高电压大容量充气式无局放高压组合电器试验设备使用说明书

文章来源： 日期：2026-08-26

一、产品概述

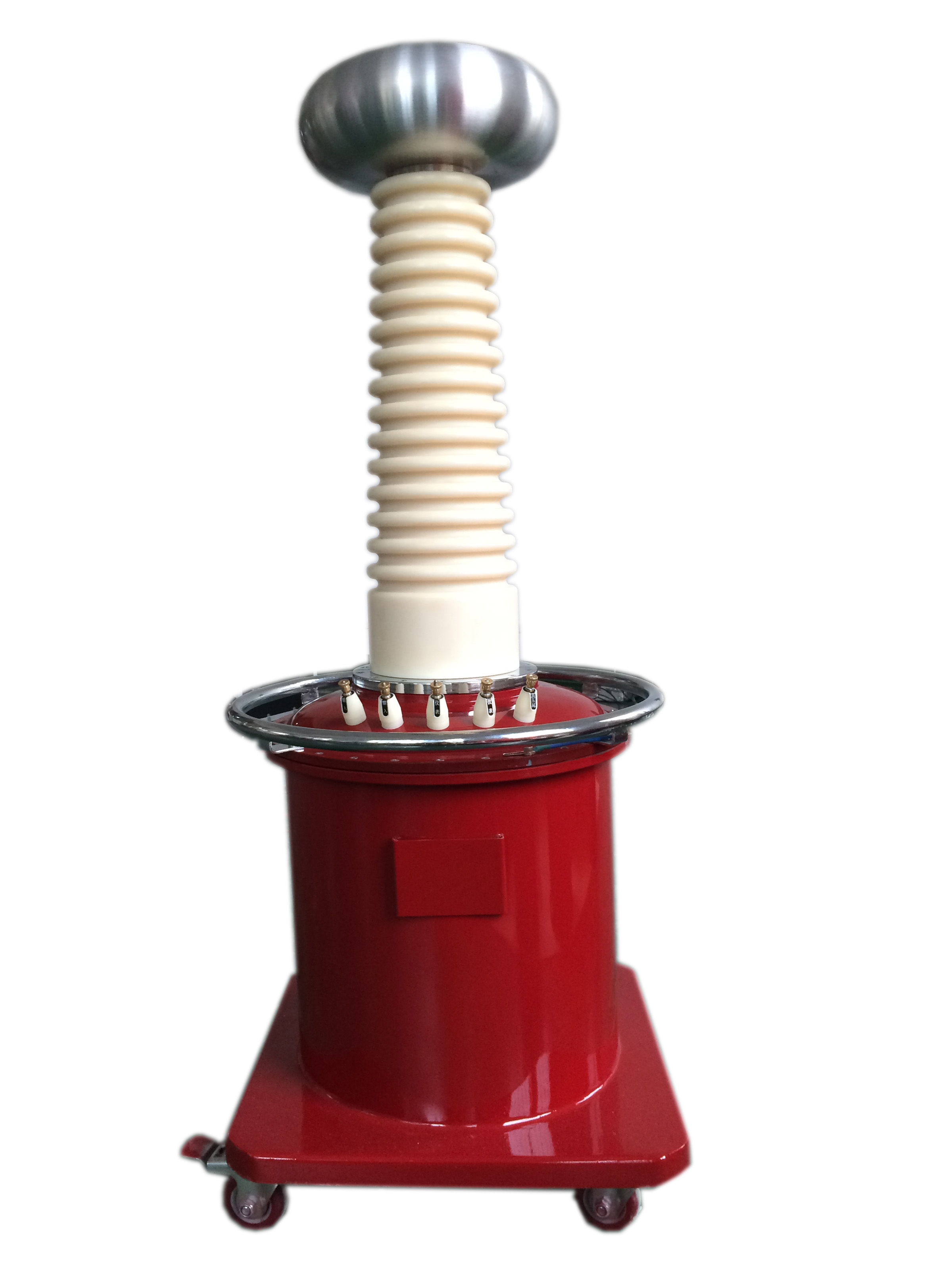

充气式试验变压器是电力系统高压试验部门开展设备检测、交接试验及预防性试验的核心必备耐压试验设备，全系列电压等级覆盖10kV～600kV，支持根据用户现场特殊试验需求定制不同电压、容量规格的产品，常规容量覆盖1～500KVA，产品性能完全符合DL/T474.4-2006、DL/T848.2-2004两项电力行业标准要求。

随着国内电力工业的高速发展，电力现场预防性试验对试验变压器的电压等级、便携性、环境适应性要求持续提升，传统油浸式、干式试验变压器在体积、重量、现场适配性上已逐渐无法满足高频移动作业的需求。依托电力新材料、新工艺的技术迭代，六氟化硫（SF6）凭借优异的绝缘性能、灭弧性能与不可燃特性，成为高压试验设备领域的新型绝缘介质，以此为基础研发的充气式轻型高压试验变压器，彻底解决了传统油浸设备漏油污染、维护繁琐、环境适应性差的行业痛点。

本系列产品由鄂电电力专业技术团队自主研发，与同电压等级、同容量的传统油浸式试验变压器相比，整机重量可减轻20%-60%，无任何渗油风险与油污染问题，单台设备最高电压等级可达300kV，依托全新生产工艺与高性能材料，整机技术性能实现大幅提升，尤其适配野外现场作业、频繁转场移动的高压试验场景。厂家技术服务热线：400-034-8088，可按需定制1～500KVA全容量区间的专属规格产品。

二、核心功能特点

极致轻量化设计‌：整机体积紧凑小巧，重量较同等级油浸试验变压器轻40%-65%，单人即可完成短距离转运，大幅降低现场搬运作业强度。

免维护洁净设计‌：整机全密封结构，内部采用SF6气体作为绝缘介质，全程洁净无油污，无需定期检测油质、更换绝缘油，几乎实现零日常维护。

强环境适配性‌：不受高温、高湿、高海拔等恶劣气候环境影响，现场搬运后无需静置等待即可直接开展试验，大幅压缩现场作业准备时长。

绝缘性能优异‌：SF6气体绝缘均匀性远优于变压器油，整机绝缘强度明显高于同等级油浸试验变压器，运行过程中电晕极小，局放控制表现优异。

无泄漏环保特性‌：全金属密封气路设计，彻底杜绝传统油浸设备的渗油现象与油污染问题，完全符合电力现场环保作业要求。

高电压覆盖能力‌：单台设备最高电压等级可达300kV，通过串级组合可拓展至600kV及以上超高压试验场景，适配不同电压等级的电力设备耐压测试需求。

移动场景适配‌：整机结构坚固抗振，完全适配频繁转场、野外无固定试验台的复杂现场作业条件，是移动高压试验班组的首选耐压试验设备。

三、仪器通用别名

本产品行业内通用别称包括：充气式试验变压器、电力高压充气式试验变压器、超轻型充气式试验变压器、串级式充气试验变压器、充气式试验变、充气变、充气试验变、交直流SF6气体试验变压器、高压充气式变压器、交流充气式试验变压器、直流充气式试验变压器、三相实验变压器、交直流试验变压器、超高压耐压测试设备、绝缘耐压仪。

四、核心技术参数

设备全称为充气式试验变压器，也可称为高压充气式变压器、电力高压充气式试验变压器、超轻型高压充气式试验变压器。

全系列电压等级覆盖10kV～600kV，支持根据用户特殊试验需求定制专属电压等级。

常规容量范围为1～500KVA，全容量段支持按需定制。

空载电流指标小于7%，铁芯损耗极低，空载运行状态稳定。

阻抗电压指标小于8%，短路保护响应速度快，运行安全性高。

产品类型包含交流型、交直流两用型、交流串级型、交直流串级型，覆盖全场景试验需求。

典型外形尺寸为240240770mm，以120kV/5kVA规格为例。

典型整机重量为13.5kg，以120kV/5kVA规格为例。

注：本说明书中YDJ型油浸式试验变压器相关参数及外观描述仅作产品功能对比参考，产品技术参数与型号如有技术迭代更新，恕不另行提前通知。

五、基础操作指引

设备开箱后先检查整机外观、气路密封处无磕碰损伤，确认配套操作箱、测试线、保护电阻等配件齐全。

连接试验回路时，严格按照高压试验安全规范布设设备，确保高压输出端与接地端接线牢固，试验区域提前设置安全警示围栏。

开机前确认操作箱调压器处于零位，闭合电源后完成设备自检，按照试验规程逐步升压至目标试验电压，全程实时监测试验电流与设备运行状态。

试验完成后匀速降压至零位，断开设备电源，等待高压回路充分放电后再拆除所有试验接线。

六、安全注意事项与日常维护

设备运行过程中必须可靠接地，接地电阻满足高压试验安全规范要求，严禁在无接地保护状态下启动试验。

每月定期检查设备自带的SF6气体压力表，确认内部气压不低于0.4MPa，年泄漏率超过5%时需及时返厂补充气体并做密封性能检测。

严禁私自拆卸设备密封气室，非厂家授权的专业维修人员不得擅自开盖检修，避免SF6气体泄漏影响设备绝缘性能。

设备长期闲置时需放置在干燥通风的环境中，避免内部绝缘件受潮，每年送计量检定单位完成一次精度校验，保障试验数据准确合规。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
