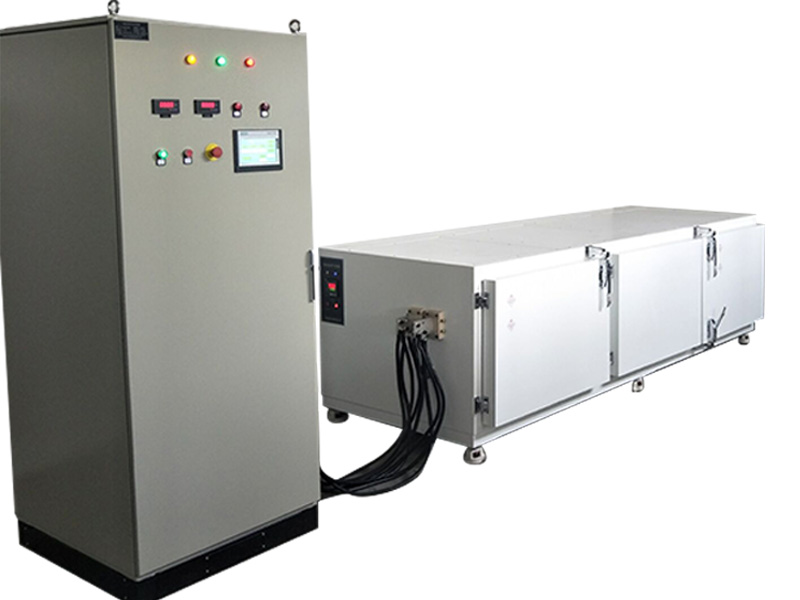

三相交直流温升试验系统使用说明书

文章来源： 日期：2026-08-07

一、系统概述

电器设备长期通过额定工作电流时，电能会持续转化为热能，导致设备各部件温度逐步升高，若温度超出材料允许阈值，会直接降低电器材料的机械强度与绝缘性能，极易引发设备烧毁、绝缘击穿等安全事故。因此国家强制标准明确规定了不同电器材料的长期工作最高允许温度与温升限值，温升试验就是通过模拟设备额定运行工况，精准测量试品各部件的温度与温升数值，判定产品是否符合标准合规要求。

传统人工温升测试存在试验周期长（中小型设备需7~8小时，大型变压器试验时长可达十几小时）、人力投入大、测试误差高的痛点，本全自动温升在线测试系统针对性解决上述问题，大幅降低试验人员劳动强度，从根源上避免人工操作失误引发的试验事故，同时显著提升测试数据精度与试验全流程自动化水平，是电力设备制造、检测环节的核心专用试验系统。

二、核心功能与技术特点

全集成自动化控制‌：采用触摸屏+PLC架构实现全流程控制，无需外接任何辅助设备，操作逻辑极简，零基础人员经简单培训即可上手完成试验全流程操作。

高精度自动稳流设计‌：搭载高性能自动稳流系统，配置标准USB接口，可直接外挂U盘、微型打印机等外设，无需额外转接设备即可完成数据导出、现场打印等操作。

三相高精度平衡输出‌：内置三相自动平衡控制模块，保证三相输出电流偏差极小；采用进口罗氏线圈完成电流采样，搭配先进电力电子控制技术，系统抗干扰能力强，输出测量精度最高可达0.2级，远超行业常规设备精度水平。

极简试验操作流程‌：仅需提前设置目标试验电流、测试时长与电流步长，系统即可全自动完成试验全流程，完全省去手动调压、人工逐点记录、手动绘制曲线等繁琐劳动，大幅提升试验工作效率，试验结束后可直接将数据导出至电脑完成后续分析。

全维度安全防护机制‌：支持自定义设置电流、温度的上下限阈值，试验过程中参数超出限定值时自动触发声光报警；同时内置过热、过流、过压、短路多重自我保护功能，异常工况下立即切断输出，保障设备与试品安全。

自主精度校准功能‌：内置独立的精度调整菜单，用户无需返厂即可自行完成系统电流、温度测量误差的校准修正，适配不同场景下的精度校验需求。

可视化数据分析能力‌：系统内置电流、温度录波分析功能，可全程存储试验过程中的电流、温度波形，直观展示电流与温升的对应变化关系，所有测试数据与分析结果全可视化展示，无需人工二次整理。

多通道曲线展示与输出‌：可实时展示三相全程电流曲线，同时支持最多64路温度通道的同步曲线展示（通道数量可根据用户需求定制）；选配微型打印机后，可在试验现场随时打印完整的试验曲线与测试数据，直接生成符合归档要求的试验报告。

三、标准化操作流程

按照试验接线规范，将系统输出端与被试品的主回路可靠连接，将温度传感器逐一固定在试品需要测温的各个测点上，确认所有接线牢固无松动，系统可靠接入专用试验接地网。

接通系统供电电源，开机进入主操作界面，选择全自动测试或手动测试模式，依次设置目标试验电流、试验总时长、电流上升步长、电流与温度的报警阈值等参数，确认所有参数与试品的试验标准要求完全一致。

确认试验现场安全隔离措施到位，所有人员撤离至安全区域，点击启动按键，系统自动按照设定步长逐步升压升流，达到目标电流后自动进入稳流状态，全程自动采集电流与各测点温度数据，实时展示三相电流曲线与各通道温度变化曲线。

试验过程中若触发报警或保护动作，系统会自动记录故障时刻的所有数据，同步在屏幕上展示故障类型，试验人员排查并排除故障后，可选择继续试验或终止试验。

试验达到设定时长后，系统自动逐步降流归零，停止输出，自动生成完整的试验数据报表与温升曲线，可直接通过U盘导出数据，或连接打印机现场打印试验报告。

确认系统输出完全断电，试品无残余电荷后，拆除试验接线，整理设备完成本次试验作业。

四、安全操作与日常维护注意事项

试验过程中系统输出大电流，大电流回路会产生大量热量，严禁触碰试验回路的任何连接部位，防止高温烫伤。

每次试验前检查所有大电流接线端子的紧固状态，避免接触电阻过大引发局部过热，烧坏接线端子与试品。

定期检查罗氏线圈、温度传感器的接线是否完好，避免接触不良导致采样数据异常，影响试验结果准确性。

每年送有资质的计量机构完成系统电流、温度参数的校准，保证测量精度符合量值溯源要求。

系统长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，避免内部精密电路受潮锈蚀。
