变压器容量及空载负载特性测试仪（单色屏）简述

文章来源： 日期：2026-07-29

本仪器是专为变压器空载、负载参数测量研发的高精度专用设备，可精准测量各类变压器的空载电流、空载损耗、短路损耗、阻抗电压等核心参数，体积小重量轻、测量精度高、稳定性好，可替代传统多表法测量方案，接线简单、测试记录便捷，大幅提升现场试验效率。仪器搭载全汉字图形化液晶显示界面，操作全程配中文提示，多参数同屏展示，人机交互友好，是电力系统变压器性能校验的主流选型设备。

一、核心功能特点

支持全类型变压器参数测量，可覆盖空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗等全维度核心指标的采集计算。

内置自动校正算法，可自动完成温度校正、非额定电压下的空载试验电压校正、非额定电流下的短路试验电流校正、直阻校正，操作人员仅需输入对应变压器类型的校正指数，仪器即可自动输出校正后的标准结果。

电压回路采用宽量限设计，最高可直接测量750V交流电压，全程无需手动切换量程档位，既保证测量精度，也避免选错电压档位引发的仪器损坏风险。

搭载高亮度全汉字图形化液晶显示屏，搭配导电橡胶按键操作，人机交互友好，可适配冬夏不同户外环境的清晰显示需求。

内置微型打印机，测试完成后可随时将所有测量数据直接打印输出，生成可存档的纸质测试报告。

支持海量测试结果本地存储，所有试验数据以独立记录形式留存，后续可随时调取查阅历史试验数据，完成多周期的性能对比分析。

二、设备结构组成

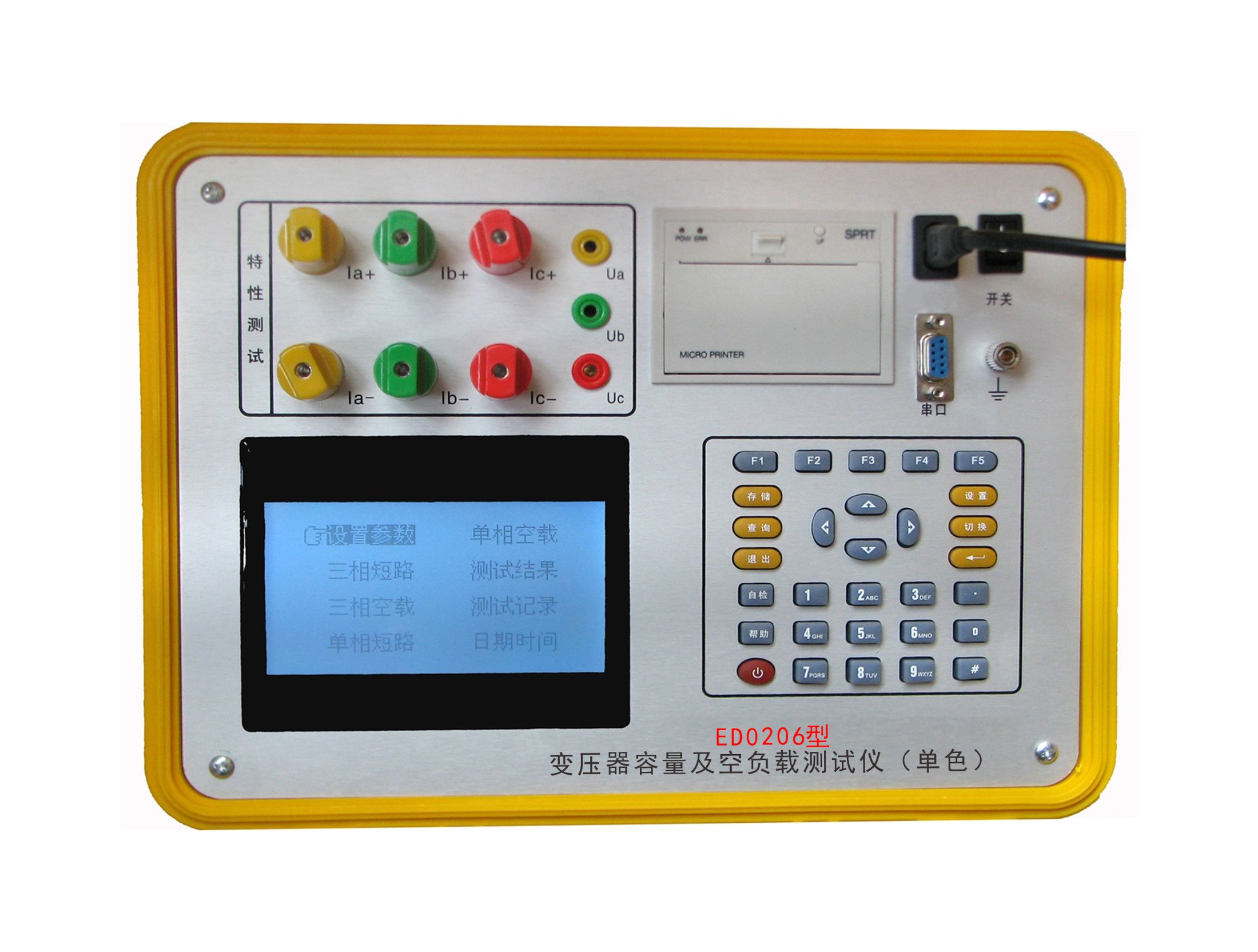

整套设备由主机和配件箱两部分组成：主机为核心单元，所有测量电路、采集模块、显示操作部件全部集成在主机内部，外壳采用高强度进口防水注塑机箱，抗摔抗震、防水防尘性能优异，适配各类复杂现场工况；配件箱用于收纳配套测试导线、接线夹、辅助工具，方便现场携带转运。

三、安全操作核心注意事项

试验全程严禁触碰测试线裸露的金属部分，避免高压回路引发人身触电伤害。

所有接线必须严格按照规范操作，接错线会直接导致仪器损坏或测试结果失效。

启动试验前必须反复核对仪器内设置的变压器型号、额定参数等信息，确认无误后再开始测量。

仪器供电优先选用带可靠接地的电源插座，避免漏电风险。

严禁在电压、电流超出仪器额定量程的工况下强行开展试验，防止内部采集模块过载烧毁。

开展短路试验时，非加压侧的绕组必须保证短接接触良好，接触电阻过大将直接导致测试结果出现严重偏差。

若变压器高压、中压侧出线套管预装环形电流互感器，短路试验前必须将电流互感器的二次绕组可靠短接，避免开路产生高压威胁设备和人员安全。

所有接线作业必须在被试变压器侧可靠接地的状态下开展，防范感应电压触电风险；所有短路线、接地线必须选用足够截面积的线缆，连接点位紧固无松动；现场试验组织需分工明确，作业人员通讯顺畅，保障试验全程安全有序推进。
