多倍频感应耐压测试仪使用说明书

文章来源： 日期：2026-07-28

变压器、互感器的感应耐压试验是保障产品质量符合国家标准的核心试验项目，其中变压器绕组的匝间、层间、段间及相间纵绝缘感应耐压试验，是变压器绝缘试验中不可或缺的关键环节。本装置专为该类试验场景研发，依托先进电力电子技术打造，经大量现场实际使用验证，操作简便、性能稳定可靠，可充分满足各类变压器、互感器的感应耐压试验需求。

一、核心技术参数

整机额定容量10kVA，输入电源为AC 220V、50Hz市电，输出电压范围0~200V，最大输出电流32A，支持50Hz、100Hz、150Hz、200Hz多档试验频率可选，输出电压波形畸变率小于3%，完全符合电力行业绝缘试验的精度要求。

二、装置特点与工作原理

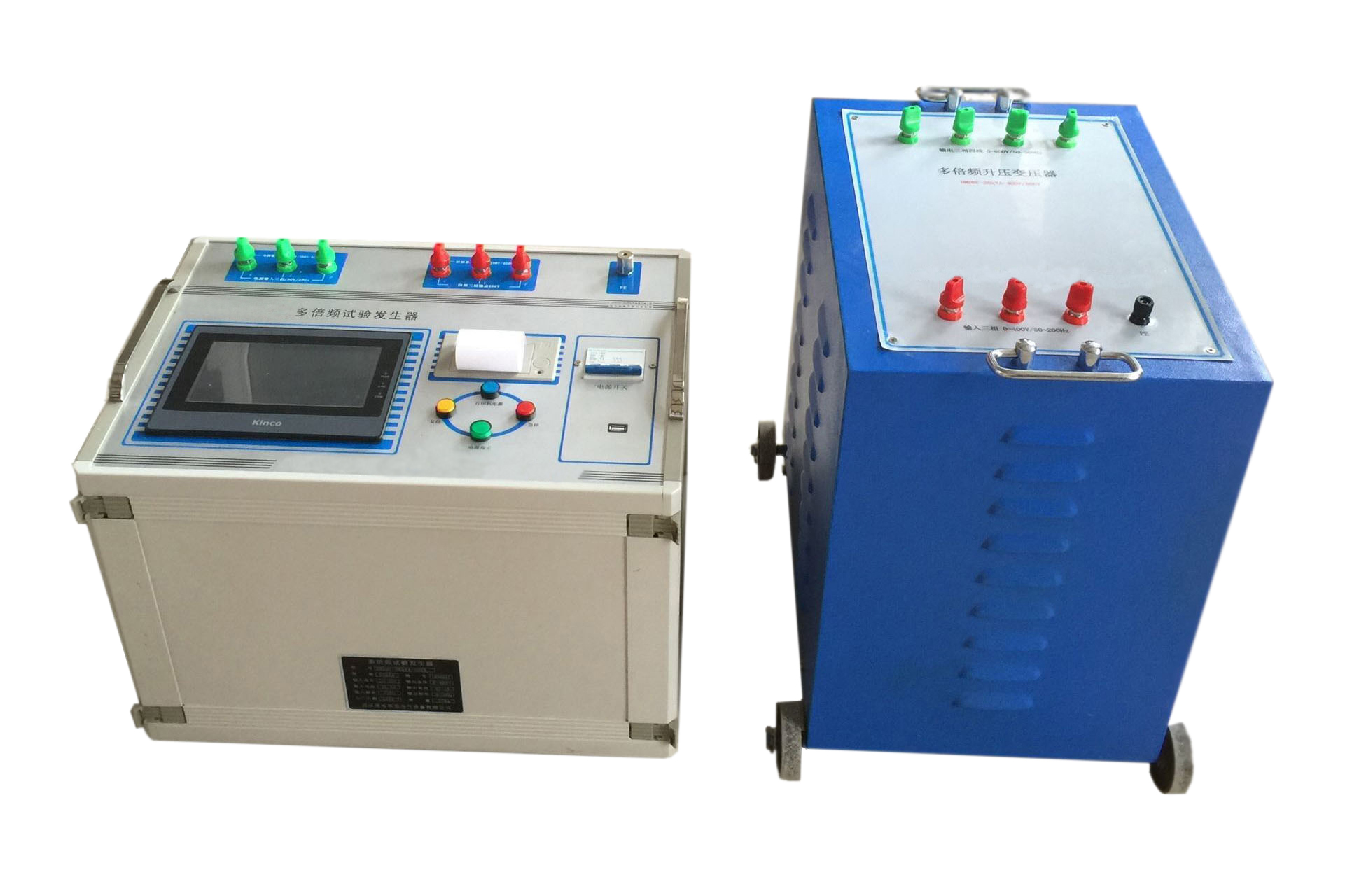

本装置以电力电子技术为核心，内部搭载变频调节器，参数预置、保护设置、频率选择、电压调节控制全流程采用数字控制技术，内置微型计算机搭配7寸彩色液晶显示屏，采用全触摸式操作交互，自带热敏打印机可直接完成中文试验报告打印。

可灵活预置50Hz、100Hz、150Hz、200Hz多档试验频率，触摸操作调节电压时支持步长实时切换，可选1V、2V、5V、10V多档调节精度，精准输出多倍频试验电压。内置LC滤波回路，严格将输出波形畸变率控制在指标范围内，外置带抽头的补偿电感，可有效补偿被试设备的电容电流，大幅提升装置带负载能力。

相较于传统三相五柱式三倍频发生器，本装置摒弃了老旧的电磁式倍频生成原理，具备三大核心优势：一是体积小、重量轻，便携性强，可轻松实现大功率输出；二是输出频率覆盖1倍频到4倍频，不再局限于单一三倍频输出，适配更多试验场景；三是接线与操作流程大幅简化，对现场试验电源的容量要求显著降低，普通市电即可满足试验条件。

三、详细使用说明

本装置采用电源与控制一体化设计，为电子式多倍频试验控制箱，内置完善的过流、过压保护机制，全程保障试验与设备安全。

1. 主界面介绍

开机完成系统自检后直接进入主界面，界面仅设置两大核心菜单，分别为文件管理菜单、感应耐压试验菜单，操作逻辑清晰直观。

2. 参数设置操作

在主界面点击“感应耐压试验”菜单，即可进入参数设置界面，所有可配置参数分为三大类：

第一类为试验参数，包含试验电压与耐压时间两项：试验电压指接入被试品绕组上的目标电压值，单位为V，只有实际输出电压达到或超过该设定值时，耐压计时才会自动启动；耐压时间为试验电压维持在目标值的时长，可根据对应试验规程自由设置。

第二类为保护参数，包含过压保护、过流保护、闪络保护三项：过压保护为电压极限阈值，输出电压超过该限值时，装置自动关断输出；过流保护为电流极限阈值，回路电流超过该限值时，装置自动关断输出；闪络保护用于监测升压与稳压计时过程中的高压瞬间突变值，当突变幅度超过设定阈值时，装置自动关断输出，及时判定试品绝缘闪络故障。

第三类为试验频率，可直接选择50Hz、100Hz、150Hz、200Hz中的任意一档，匹配不同试品的倍频试验要求。

3. 自动试验模式

完成参数设置后点击“自动试验”菜单，即可进入全自动试验流程，界面实时显示6项核心运行参数：U高设为预设的一次侧高压目标值，系统会根据输入的变比参数自动计算出对应的低压侧U低设；试验频率（f）显示当前正在运行的试验电源频率；耐压时间在试验电压达到目标值后自动开始计时，实时显示当前已运行的耐压时长；U试品为当前实际施加在被试品上的电源电压；I试品为当前流过被试品的电流值；I变频为变频器的实际输出电流，因内置LC滤波回路的存在，I试品与I变频为两个不同的电流数值。

该模式下配备4项核心功能按键：点击“开始试验”，装置自动启动升压流程，输出电压逐步上升，到达预设试验电压后自动停止升压并启动耐压计时，试验时长结束后自动降压、停机，全程无需人工干预；装置触发保护动作后，点击“复位”可将系统恢复至初始常态，否则所有操作按键将处于锁定状态无法工作；试验过程中出现异常情况，点击“停机”可快速关断所有输出，终止试验；点击“退出”即可返回参数设置界面。

4. 手动试验模式

在主界面点击“手动试验”菜单，即可进入手动试验流程，界面显示参数与自动试验模式完全一致，区别在于所有操作均由人工控制：点击“开始试验”后装置启动输出，通过+10V、+5V、+1V、+0.5V、-10V、-5V、-1V、-0.5V多档按键可精细调节输出电压，升压过程完全可控；当电压达到目标试验值后，需人工点击“开始计时”启动耐压计时流程，适配需要人工精准把控升压节奏的特殊试验场景。其余复位、停机、退出按键的功能与自动试验模式完全一致。

5. 文件管理功能

在主界面点击“文件管理”菜单，可进入数据管理界面：点击“打印”可直接通过内置热敏打印机打印当前存储的试验数据，生成完整的试验报告；点击“数据显示”可进入数据查看画面，在此界面可将当前试验数据永久保存至装置本地存储中，方便后续随时调取查阅。

四、安全操作注意事项

试验前务必确认装置输入电源容量满足要求，被试品的额定电压、容量与装置的适配范围匹配，严禁超量程接入试品。

试验区域设置明显的高压警示标识，试验过程中无关人员严禁进入试验区，操作人员需与高压回路保持足够的安全距离。

试验接线完成后，由第二人复核确认接线正确，确认补偿电感的抽头选择与被试品电容电流匹配后，方可启动试验。

试验结束后，先将输出电压降至零位，关闭装置电源，对被试品进行充分放电后，再拆除所有试验接线，避免残余高压伤人。

定期对装置的电压、电流测量精度进行计量校准，每年至少完成一次周期检定，确保试验数据符合国家相关绝缘试验规程的精度要求。
