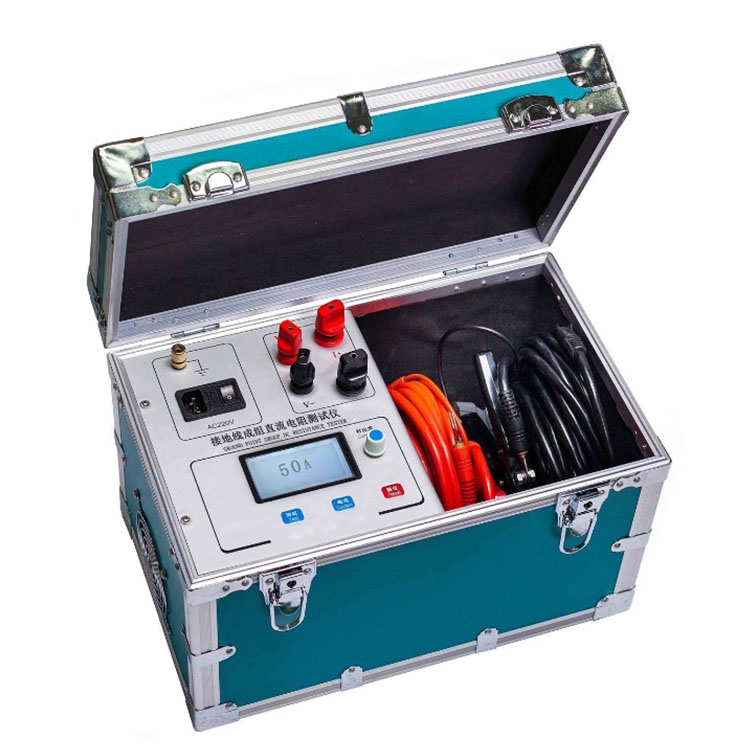

接地线成组电阻测试仪使用说明书

文章来源： 日期：2026-07-24

本仪器严格遵循《携带型短路接地线技术标准》《电力安全工器具预防性试验规程》研发，专为电力系统的携带型短路接地线、个人保护接地线的预防性试验设计，可精准检测接地线的成组电阻值，从源头杜绝不合格接地线投入电网运行，防范设备突然来电、感应电压伤人、剩余电荷无法释放等安全隐患。

一、核心功能特点

整机搭载高速单片机控制，自动化程度高，操作流程简洁，零基础人员也可快速上手完成试验。

采用全新电源技术，输出电流稳定、输出电压充足，测量速度快、量程覆盖范围宽，适配所有类型的携带型短路接地线、个人保护接地线的试验需求。

内置万年历时钟模块，可存储20组历史测试数据，支持随时调取查询，方便试验数据溯源管理。

保护机制完善，内部电源过热时自动触发保护停机，避免功率元件损坏；自带电压线反接提示功能，可及时提醒接线错误，杜绝接反导致的测量数据失准。

配置128×64点阵全中文液晶屏，所有操作界面、测量结果均以中文显示，适配不同使用人群，降低操作门槛。

内置热敏打印机，试验完成后可直接实时打印测试数据，无需额外连接电脑即可输出纸质试验记录。

搭载智能化功率管理技术，仪器始终运行在最优低功耗状态，大幅降低内部发热，同时节约电能，延长设备使用寿命。

二、核心技术指标

输出电流档位 30A、40A、50A三档可选

输出电压 ≥DC10V

测量分辨率 最小0.1μΩ

测量量程 30A档：150μΩ-300mΩ

40A档：100μΩ-250mΩ

50A档：50μΩ-200mΩ

测量准确度 5‰

允许工作温度 -20℃~40℃

允许工作湿度 ＜80%RH，无结露

供电电源 AC220V±10%，50Hz

三、标准操作流程

试验前准备：将仪器放置在平整的绝缘台面上，确认供电电源为合格的AC220V市电，检查测试夹、电源线外观无破损，确认待测接地线表面无锈蚀、接头无松动。

接线操作：将仪器的两个测试夹分别可靠夹持在待测接地线的两端接线端子上，确认接触电阻尽可能小，若仪器提示电压线反接，及时调换测试夹的接线位置。

档位选择：根据待测接地线的预估电阻值，选择对应的30A/40A/50A输出电流档位，档位选择完成后启动测量。

自动测量：仪器自动输出对应直流电流，快速完成电阻采样，液晶屏直接显示最终的成组电阻测量值，自动同步记录当前试验时间。

数据处理：确认测量数据无误后，可直接调取内置热敏打印机打印纸质试验报告，也可将数据存入仪器内存，后续统一导出管理。

收尾操作：测量完成后先关闭仪器电源，再拆除测试夹，清理设备表面的灰尘，将仪器收纳至专用包装箱内妥善存放。

四、日常维护与安全注意事项

仪器需存放于干燥通风的环境中，避免内部精密采样元件受潮，防止长期闲置导致的电路锈蚀。

定期检查测试夹的钳口状态，若出现氧化、锈蚀，及时用细砂纸打磨，保证测试时接触良好，避免引入额外接触电阻影响测量精度。

每年需将仪器送至有资质的计量机构完成一次校准，确保测量准确度持续满足5‰的技术要求，试验数据符合电力安全工器具校验的合规性要求。

试验过程中若仪器触发过热保护，需立即停机，将仪器放置在通风处静置冷却，待温度恢复正常后再继续使用，禁止强行开机运行。

严禁在待测接地线带电的情况下开展测量作业，严格遵守电力安全工器具试验的相关安全规程，防范触电风险。
