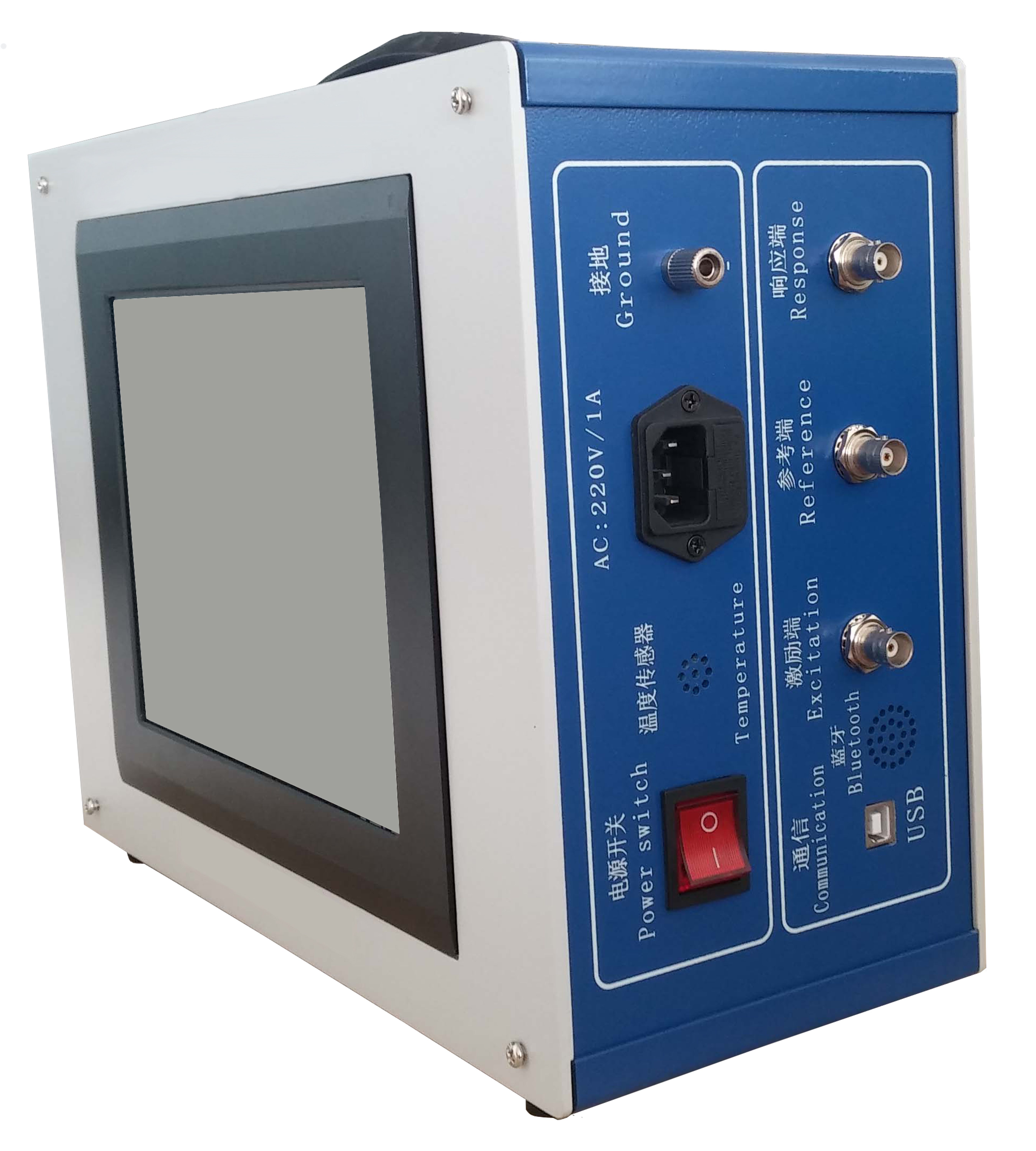

频响法变压器绕组变形测试仪使用说明书

文章来源： 日期：2026-07-23

本仪器严格遵循电力行业标准DL/T911-2004研发，专为6kV及以上电压等级电力变压器设计，无需对变压器吊罩、拆装即可完成绕组变形检测，可精准识别绕组局部扭曲、鼓包、移位等隐患，是评估变压器受短路冲击后健康状态、保障电网主设备安全运行的核心专用检测设备。

电力变压器在运行、运输过程中，不可避免会遭遇短路电流冲击或物理碰撞，强大的电动力极易导致绕组发生永久性变形，直接威胁变压器的长期安全运行。本仪器通过采集绕组的幅频响应特性，结合横向、纵向数据比对，可快速判定绕组是否存在变形，检测结果完全符合行业标准要求。

一、核心技术特点

非侵入式检测，无需对变压器吊罩、拆解，仅通过外部接线即可完成全绕组的幅频响应特性采集，精准识别绕组扭曲、鼓包、移位等各类变形缺陷。

检测效率高，单个绕组的完整测量时长可控制在1-3分钟内，大幅缩短现场停电试验的作业时长。

频率精度优于0.001%，采用全数字化频率合成技术，输出信号频率稳定性极强，从源头保障检测数据的一致性和可靠性。

内置5000V高压隔离防护模块，彻底阻断试验现场的高压串入风险，充分保障配套测试电脑的使用安全。

支持同时加载9条历史测试曲线，软件自动完成相关系数计算，智能诊断绕组变形状态，直接输出参考诊断结论。

软硬件指标完全满足DL/T911-2004电力行业标准要求，检测数据具备合规性，可直接用于电力设备状态评价场景。

操作智能化程度高，完成接线和基础参数设置后，仅需一键即可自动完成全流程测量，大幅降低现场操作门槛。

软件界面简洁直观，曲线分析、数据存储、报告导出、打印等功能菜单清晰排布，新手也可快速上手操作。

二、核心技术参数

单绕组测量时长 1-3分钟

输出电压 Vpp-25V，测试过程自动调整

输出阻抗 50Ω

输入阻抗 1MΩ，响应通道内置50Ω匹配电阻

扫频范围 10Hz-2MHz

频率精度 0.001%

扫频方式 支持线性/对数模式，扫频间隔、点数可自定义设置

曲线显示 标配幅频曲线，相频曲线为选配功能

测量动态范围 -120dB~20dB

供电电源 AC220V±10%

主机重量 3.6kg

主机尺寸 272mm258mm95mm

三、配套测试软件核心功能

适配全系列主流Windows操作系统，兼容Windows 2000、Windows XP、Windows7、Windows8，现场老旧测试电脑也可正常安装运行。

内置专用数据库存储所有测试数据，数据分类检索、管理便捷，可长期留存多台变压器的历史检测档案。

支持9条曲线同屏加载比对，自动完成各曲线相关系数计算，智能输出绕组变形的参考诊断结论，辅助试验人员快速判定设备状态。

适配现场作业需求，测量完成后数据自动存盘，可一键导出Word格式正式测试报告（需配套电脑安装Office软件）或JPG格式曲线图片，大幅减少报告编制工作量。

操作设计人性化，绝大多数测量条件设置均为下拉选择项，无需现场手动录入大量参数，适配户外复杂作业场景。

全流程自动化测量，完成输入、输出信号接线后，仅需一键即可自动完成全频段扫频、数据采集、曲线生成全流程操作。

界面设计简洁实用，无冗余功能模块，重点突出曲线展示、数据查看核心区域，现场强光环境下也可清晰读取数据。

四、现场检测准备工作

提前确认被测变压器处于停电状态，所有绕组充分放电，断开变压器与外部所有连接的二次线、连接线，避免外部回路对检测信号造成分流干扰。

检查仪器主机、配套测试线缆、信号连接线外观完好无破损，确认配套测试电脑的USB接口、系统运行正常，提前安装好对应版本的测试软件。

将仪器主机放置在距离被测变压器2-3米的平整绝缘台面上，远离周边的高压带电设备、大型金属构件，避免电磁干扰影响检测结果。

确认现场AC220V供电电源稳定接地，将仪器主机的接地端子可靠连接至现场接地网，完成整机安全接地。

提前调取被测变压器的出厂试验报告、历史历次绕组变形检测数据，作为本次检测的横向、纵向比对基准。
