单相热继电器测试仪使用说明书

文章来源： 日期：2026-07-17

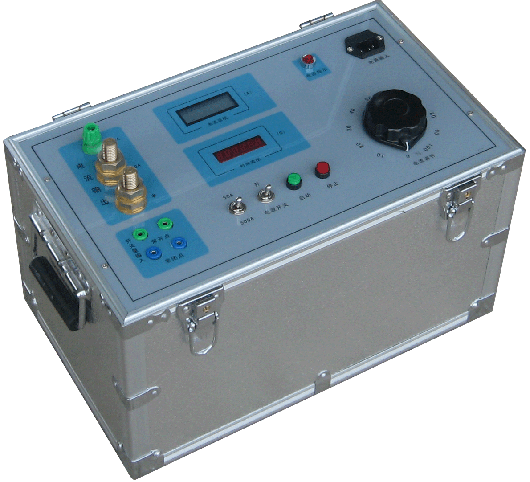

一、产品概述

本款单相热继电器测试仪专为单相热继电器、各类有源/无源电动机保护器的动作电流、动作时间测试场景设计，同时可兼容各类交流电流继电器的动作电流值、额定电流动作时间校验工作。

仪器核心部件采用进口高导磁率硅钢片，漆包线选用进口E级绝缘材质，搭载的调压器、升流器运行发热少，过载能力强、整体运行效率高，长期连续测试稳定性优异，是低压配电保护元件校验的专用高效设备。

二、核心技术参数

供电输入：AC220V 50Hz±0.2Hz，常规市电即可直接供电

电流输出：0-500A单相连续可调输出，覆盖常规热继电器全量程测试需求

测量精度：0.5%±2个字，测试数据精准可靠

时间测量范围：0.01～99.9999S，可捕捉极短的动作响应时长

整机外形尺寸：420×320×240mm，便携性强，适配实验室、现场校验多场景

整机净重：25kg，结构稳固，搬运便捷

三、标准操作流程

3.1 电流测试操作

接入AC220V电源前，必须先将电流调节旋钮逆时针旋转退至零位，这是保障操作安全的前置要求。使用专用测试线将被试设备可靠接入仪器的电流输出端口，确认接线无误后合上仪器电源开关，所有面板仪表点亮，此时面板停止指示灯常亮。按下“启动”按钮，启动指示灯点亮，缓慢顺时针调节“电流调节”旋钮，电流表数值会平稳上升，调整至试验所需的目标电流值即可。

开展冲击试验时，按下“启动”按钮调好目标电流后弹起“启动”按钮，再次按下“启动”按钮即可触发冲击测试流程。

3.2 动作时间测试操作

将被试品的一组常开空接点接入仪器面板的“STOP”端口，当被试品触发保护动作后接点状态翻转，仪器内置秒表将自动停止计时，直接显示对应的动作时长。

操作过程中按下或弹起“启动”按钮时，秒表都会自动启动计时，完成单次测试后按下面板“秒表复位”按钮，即可清零准备下一次测试。面板上的状态转换开关，打到1档位时对应“开关由开变为合”的触发逻辑，打到2档位时对应“开关由合变为开”的触发逻辑，可根据被试品的接点动作特性灵活选择。

四、安全操作强制要求

每次通电使用前，必须将所有调节旋钮逆时针旋转归零，严禁带载启动设备。

测试完成后拆线前，必须先将所有调节旋钮退回零位，按下“停止”按钮切断输出回路，确认无残余电流后再拆除测试接线，彻底规避触电风险。

五、常见故障分析与排除

通电后整机无电源显示：优先检查电源线两端插头是否插紧、供电回路是否正常通电，排除接线松动、空开跳闸的问题。

开机后无电流输出：检查对应输出回路的控制开关是否闭合，同时查看电流输出端口的金属接触面是否氧化，用细砂纸打磨清理氧化层后即可恢复正常输出。

同步信号无响应：检查面板“启动”按键是否出现接触不良、内部线路脱焊的情况，更换损坏的启动按键即可恢复功能。
