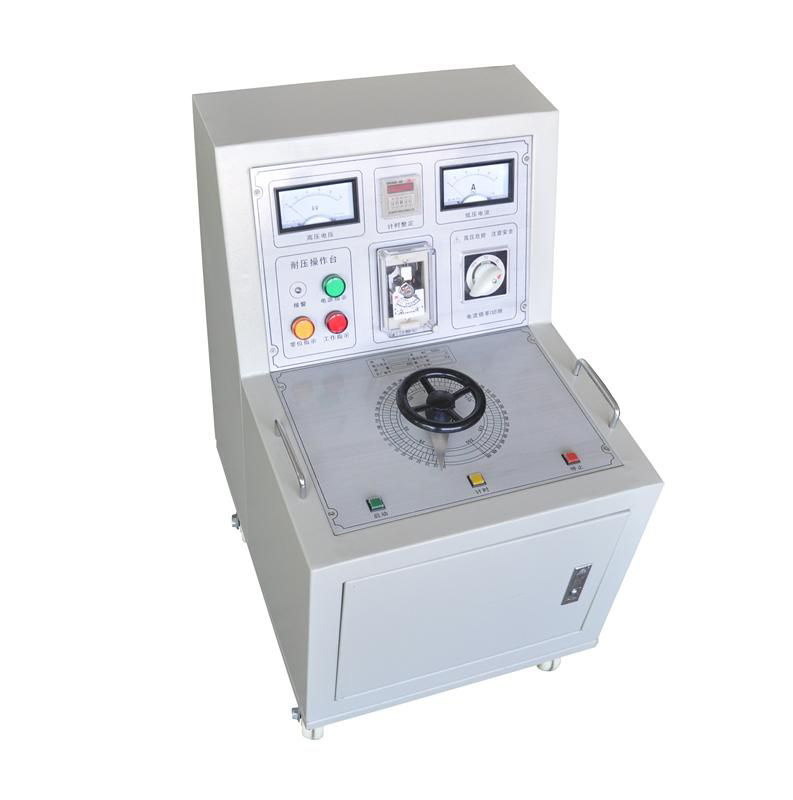

本设备也可称为试验变压器专用控制台、试验变压器电源控制台、试验变压器操作台，是专为大型试验变压器配套研发的专用控制设备，在传统手动试验变控制台基础上，依托先进微电子处理技术完成全面升级，具备使用维修便捷、性能优越稳定、安全耐用等核心优势，是供电企业、大型工厂、冶金、发电厂、铁路等电力运维部门开展高压耐压试验的必备专用电源控制设备。

一、执行标准与核心基础参数

本设备严格遵循DL/T474.4-2006、DL/T596-2005、GB/T24344-2009三项国家电力行业标准设计生产，整机集成智能监视与多重保护功能，搭载大尺寸背光蓝色液晶屏，可同时同步显示日期、输出电压、回路电流、耐压试验时长四组核心数据，所有参数支持提前预设，一键启动后即可全自动完成试验流程，无需人工全程值守。

二、全系列通用别名

全自动工频耐压控制台、智能控制台、智能型工频耐压控制台、工频耐压操作台、试验变压器控制台、试验变压器操作台、试验变压器自动控制台、试验变压器数字控制台、工频耐压试验装置、多功能耐压控制台、交直流两用耐压控制箱/控制台，可适配不同型号的交直流试验变压器配套使用。

三、核心功能特性

搭载带背光的蓝色大尺寸液晶屏，日期、电压、电流、耐压时间四组核心试验数据同屏同步显示，强光下也能清晰读数，直观展示全流程试验状态。

全中文图形化操作界面，实时同步显示整机工作状态，操作逻辑简单明了，零基础操作人员经过简单培训即可上手，适配各类不同场景的高压试验需求。

采用轻触式面板按键设计，所有功能参数均可通过按键直接设定，摒弃传统旋钮调节的复杂操作，大幅提升整机操作的安全性与运行可靠性。

采用全数字式调校方案，完全淘汰陈旧的电位器调整方式，现场校准、参数修改操作极为便捷，无需拆解设备即可完成所有调试工作。

支持按键直接设定电流、电压变比参数，可快速适配不同变比的试验变压器，无需额外改装设备即可完成多型号试验变的配套使用，适配性极强。

采用硬件抗干扰与软件抗干扰双重结合的设计方案，在强电磁干扰的高压试验现场也能保持运行稳定，不会出现数据跳变、程序误触发等异常问题。

自带四路独立信号输出接口，可分别对接过流保护、过压保护、声光报警、外部触发等不同场景的需求，拓展设备的联动控制能力。

时间继电器的启动、停止触发条件可自由自定义设置，计时范围覆盖1秒~9999秒，完全满足不同电压等级、不同试品的耐压试验时长要求。

四、整机核心优势

本设备针对大型试验变压器的使用场景深度优化，智能程度高，移动搬运便捷，预设完所有试验参数后，一键启动即可自动完成调压、计时、数据记录、结果打印、故障报警全流程操作，无需人工反复调节旋钮值守，大幅降低高压试验过程中的人员操作风险，同时支持自动故障识别与报警功能，出现过流、过压、试品击穿等异常工况时可立即触发保护，切断输出电源，保障试验人员与试验设备的双重安全。

五、基础操作指引

接线阶段：将控制台输出端与试验变压器的输入端可靠连接，试验变压器的接地端与控制台接地端共同接入主接地网，确认所有接线牢固无松动，无裸露带电部位。

参数预设：接通控制台电源，进入操作界面，依次设置当前试验对应的电压变比、电流变比、目标耐压值、耐压时长、过流保护阈值、过压保护阈值，确认所有参数与试验方案要求一致。

试验启动：确认现场所有人员撤离至安全区域，关闭试验区域安全门，按下启动按键，设备将自动完成升压流程，到达预设耐压值后自动开始计时，计时过程中实时监测回路电压与电流数据。

试验结束：耐压计时完成后，设备将自动降压归零，同步打印本次试验的所有数据，出现试品击穿、过流、过压等异常情况时，设备将立即触发保护动作，切断输出电源并发出声光报警，提示试验异常。

收尾操作：试验完成后，先确认设备输出电压完全归零，再对试验变压器与被试品进行充分放电，确认无残余高压后再拆除试验接线，完成本次耐压试验全流程操作。
