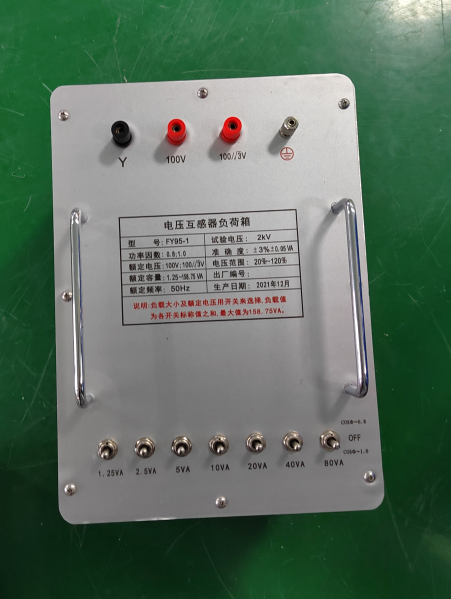

电压互感器负载箱产品说明

文章来源： 日期：2026-07-02

电压互感器负载箱是互感器检定作业的专用配套设备，可为电流、电压互感器校验提供各类标准有效负载，是各类互感器检定装置的理想配套产品，严格遵循国家标准JJG313-94《电流互感器检定规程》设计，具备输出容量大、负载种类齐全、重量轻、外形美观、运行稳定性强等核心优势。

一、核心产品特点

整机轻量化设计，外观结构紧凑美观，覆盖宽量程输出容量，长期运行负载参数漂移小，稳定性表现优异，可适配绝大多数常规电压互感器的检定校验场景，同时支持根据客户特殊测试需求定制专属规格。

二、核心技术指标

环境适配条件‌：工作温度5~40℃，25℃环境下湿度≤80%，适配海拔高度<1500m

额定输出容量‌：覆盖1.25～158.75VA全量程档位

电压适配范围‌：支持额定二次电压的20%~120%区间运行

标准二次电压‌：100V，完全匹配常规电压互感器二次侧输出规格

功率因数档位‌：提供0.8、1.0两种标准档位，覆盖不同负载模拟需求

测量准确度‌：误差≤±3%±0.025VA，满足互感器检定的精度要求

绝缘耐压水平‌：可承受AC2kV绝缘试验，保障作业安全

额定工作频率‌：50Hz，适配国内工频电力系统测试场景

三、标准操作与维护要点

使用前确认负载箱二次端口与电压互感器二次侧可靠连接，避免虚接导致测试数据失准

切换负载档位时需先断开测试回路电源，严禁带电切换档位，防止电弧损伤内部元件

每年需完成一次计量校准，确保负载容量、功率因数指标符合规程要求，长期存放需置于干燥通风环境，避免内部元件受潮锈蚀。
