一、产品概述

对于变压器、电磁式电压互感器这类绕组类电气设备，常规工频耐压试验仅能完成主绝缘性能检验，覆盖绕组与绕组之间、绕组对箱壳、铁芯对地的绝缘部分，无法对绕组匝间、层间的纵绝缘形成有效考核。

随着电力设备电压等级不断提升，线圈类设备的匝间绝缘成为整体绝缘体系中相对薄弱的环节，针对这部分绝缘的性能验证也成为试验环节的核心需求。

如果直接在额定50Hz频率下给铁芯施加1.3倍及以上的额定激励电压，铁芯磁通会快速进入饱和状态，励磁电流将出现异常激增，不仅无法完成试验，还可能造成设备损坏。因此行业内普遍采用提升励磁电源频率的方案，以此抬高绕组匝间电压，实现对纵绝缘的有效考核。

这类试验的常用频率为100Hz、150Hz、200Hz，均为工频的整数倍，因此被称为倍频感应耐压试验。试验时从设备二次侧施加高于工频的试验电压，一次侧即可感应出对应比例的目标试验电压，电压分布状态与设备实际运行时完全一致，且电压幅值高于正常运行值，可精准完成电压互感器、变压器纵绝缘的性能验证。

本款电子式多倍频发生器正是为适配上述试验需求专门研发，经大量现场实际使用验证，设备操作逻辑简单、运行性能稳定可靠，可充分满足各类变压器、互感器的感应耐压试验要求。

二、核心技术参数

设备额定容量为15kVA，适配三相四线AC380V±10%的常规工频市电输入，输入电源标准频率为50Hz。

输出电压覆盖0~800V连续可调区间，支持50Hz、100Hz、150Hz、200Hz多档试验频率按需选择，额定输出电流可达10A，输出电压波形畸变率控制在3%以内，完全满足行业试验标准对波形质量的要求。

三、装置特点与工作原理

本设备依托现代电力电子技术设计，内部核心单元采用高性能变频调节器，参数预置、保护阈值设置、频率切换、电压调节等全流程操作均采用数字化控制方案。内置工业级控制单元，搭配7英寸彩色液晶显示屏，可存储最多3200组历史试验数据，方便后续追溯与导出。

整机采用全触控操作交互，配套嵌入式热敏打印机，可直接完成试验报告的中文打印输出。支持提前预置50Hz、100Hz、150Hz、200Hz四档试验频率，试验过程中可通过触控操作实时调节电压步长，可选1V、2V、5V、10V四档调节精度，精准匹配不同试验场景的调压需求，稳定输出对应倍率的多倍频试验电压。

设备内部集成专用LC滤波回路，将输出波形畸变率严格控制在指标范围内，保障试验电压的纯净度；外置带多档位抽头的补偿电感，可精准补偿被试设备的容性电流，大幅提升装置的带载能力。

本设备完全摒弃了传统三相五柱式三倍频发生器的老旧工作原理，相比传统设备拥有多项核心优势：

整机体积小、重量轻，便携性大幅提升，同时可轻松实现大功率规格拓展

不再局限于单一三倍频输出，可稳定输出1倍、2倍、3倍、4倍全档位倍频试验电压

试验接线与操作流程大幅简化，对现场试验电源的容量需求显著降低，适配更多复杂的户外作业场景

四、基础使用说明

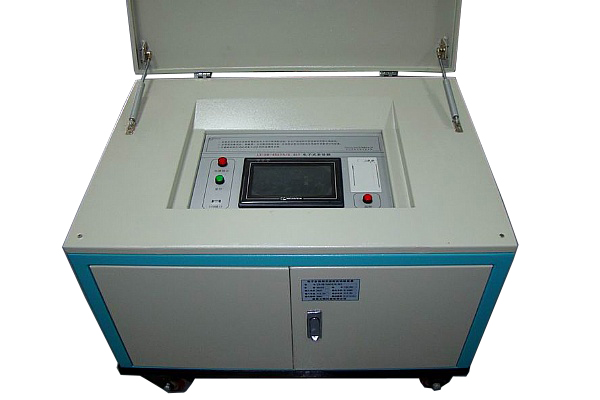

本设备采用电源单元与控制单元一体化集成设计，整机整合为一体式电子式多倍频试验控制箱，无需额外拼接零散模块即可直接开展试验。

设备内置完善的过流、过压双重保护机制，试验过程中一旦出现电流、电压超出设定阈值的情况，将快速触发保护动作切断输出，保障试验人员、被试品和设备自身的运行安全。
