蓄电池充放电测试仪使用说明书

文章来源： 日期：2026-06-16

一、产品概况

本测试仪专门用于蓄电池组（12V、24V、48V、110V、220V、380V、480V）进行核对性放电试验、电池组充电试验、剩余容量测试、电池活化修复、日常维护及检验直流电源带载能力。

根据铅酸电池和锂电池的充放电特点，本测试仪可实时监控充放电过程中的电池电压、电流、充放电时长、充放电容量及电池组活化循环等参数。

仪器采用嵌入式操作系统，支持无线数据传输，自动完成整个恒流、恒压充放电过程，一键活化。可生成各种直观反映蓄电池组性能的曲线、柱图、报表等，并可放大、查询、打印。可以对电池性能进行分析，让电池组维护与管理更加轻松、科学，从而延长电池组的使用寿命。

若与无线单体巡检模块配合使用，可以有效监控电池组中单体电池电压，及时发现性能严重恶化导致过充的故障电池。

二、产品特点

额定电压设计

DC48V电压设计，单机即可满足48V电压等级的电池组充放电测试。

支持定制化

充电电压、充电电流、放电电压、放电电流均可根据用户实际需求进行定制。

恒流放电功能

支持恒流、恒功率放电，电流连续可调，精确测量蓄电池组容量。

智能充电功能

智能三阶段充电，充电电压可"零"起调，充电电流连续可调，满足蓄电池组的充电维护。

活化功能

可设定充放电循环次数，对蓄电池组进行活化，有效提高蓄电池容量，延长蓄电池组使用寿命。

暂停及参数修改功能

放电过程中可暂停放电、修改放电设置参数（下限电压、放电电流、放电时间等），无需终止试验即可继续放电。

远端控制放电功能

PC机端上位机软件与充放电测试仪之间通过RS485通讯线连接后，可进行PC机端控制放电。

安全放电设计

采用高分子聚合物正温度系数电阻（PPTC），安全系数高，避免红热现象，环境适应能力更强，使整个放电测试过程更安全稳定。

双CPU冗余设计

主控板采用进口意法半导体公司（STMicroelectronics）高性能ARM为CPU，性能稳定、频率高、功能强大。放电过程采用双CPU冗余设计，主副CPU协同工作，最大程度保护测试的安全可靠性。

7寸真彩色触控显示屏

采用1024×800分辨率高清触摸显示屏，可直观显示柱状图、表格、曲线图、数据报表、帮助文档等。触控板采用军工级多层复合薄膜电阻式触摸板，特别适用于直流蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。

测试模板预设功能

内置六种常用测试参数模板，模板数据掉电可保存，省去每次开机重新设置的步骤，上电即可开始测试，真正一键启动。

历史数据曲线查看

可将内置数据文件以图表和波形曲线形式查询，支持波形图的放大、缩小、左移、右移等多角度显示。

数据储存及备份功能

内置16GB数据存储空间，可存储大于1000组充放电数据，支持历史数据查看、分析、删除等功能。配有16G U盘，可通过PC端上位机软件进行数据分析及备份管理。

校准功能

仪器带有电压、电流校准修正功能，可现场对测量误差进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。

多种充电告警功能

包括充电容量、充电时长、整组电压阈值等，任一测试条件达到后自动停止充电。同时具有过电压、过电流、过温、电压测试端子反接等多种测试故障报警显示。

丰富的拓展接口

仪器背面具有多机并联、远端控制、USB等通讯接口。

专业上位机分析管理软件

能对设备生成的测试数据进行深度分析，包括单体电压曲线、整组电压曲线、整组电流曲线、单体柱状图、实时数据表格等，支持上位机软件密码保护、实验结论等功能，可根据需求自动生成Excel或Word文档格式报表后打印存档。

三、技术参数

测试模式

恒流放电 + 容量分析测试 + 恒压充电 + 恒流充电 + 循环活化

充电参数

充电电压范围：DC 42V～60V

充电电流范围：0～100A（满量程）

放电参数

放电电压范围：DC 32～60V

放电电流范围：0～100A（满量程）

仪器功能特性

显示功能：7寸LCD液晶触摸屏，分辨率1024×800

电压测量精度：±0.5%FS + 0.1V

电流测量精度：±1%FS + 0.1A（最大量程100A）

电流显示精度：0.1A

数据保存容量：内置16Gbit FLASH；外置16G储存

数据通讯：RS485×3；USB×1

工作模式：恒流、恒功率、恒压，循环活化，可并机/从机控制

保护性能（液晶显示提醒 + 蜂鸣器告警）

主机保护功能：过温、过流、电流失控触发停机保护

反接保护功能：极性接反声光告警提示

异常保护：电源线掉电、主电缆掉电

过温保护：内置温度传感探头，温度超过75℃设备自动停止放电

急停保护：外置空开断路器，用于紧急停机保护

工作环境

散热方式：强制风冷

温度：工作温度范围 -5～50℃；贮藏温度 -40～70℃

湿度：相对湿度 0～90%（40±2℃）

海拔：额定海拔 ≤4000米

工作电源

主机工作电压：单相三线制 220V AC（-20%～+30%），频率 45～65Hz

充电机工作电压：三相三线制 380V AC

耐压测试：

输入－机壳：2200Vdc 1min

输入－输出：2200Vdc 1min

输出－机壳：700Vdc 1min

安全性：满足EN610950，满足蓄电池维护技术规范，GB/T 31484-2015

仪器尺寸与重量

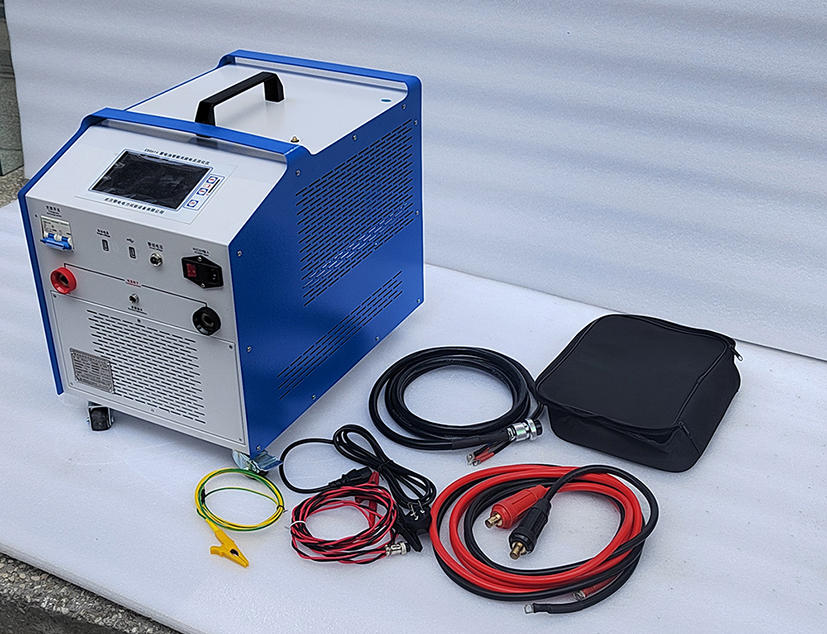

主机尺寸：见实物图（mm）

设备重量：25KG

四、使用注意事项

测试前请确认被测蓄电池组电压等级与本仪器额定电压（DC48V）匹配，如需测试其他电压等级，请联系定制。

放电过程中如需暂停或修改参数，可直接操作，无需终止试验，修改完成后继续放电即可。

仪器内置16GB存储空间及16G U盘，建议定期通过上位机软件导出数据并备份，避免数据丢失。

使用前请确认接地良好，极性正确，反接会触发声光告警并自动保护。

仪器工作温度超过75℃会自动停止放电，请确保散热通道畅通，避免在高温密闭环境中长时间运行。

紧急情况下可通过外置空开断路器实现急停，操作前请确保人员安全。
