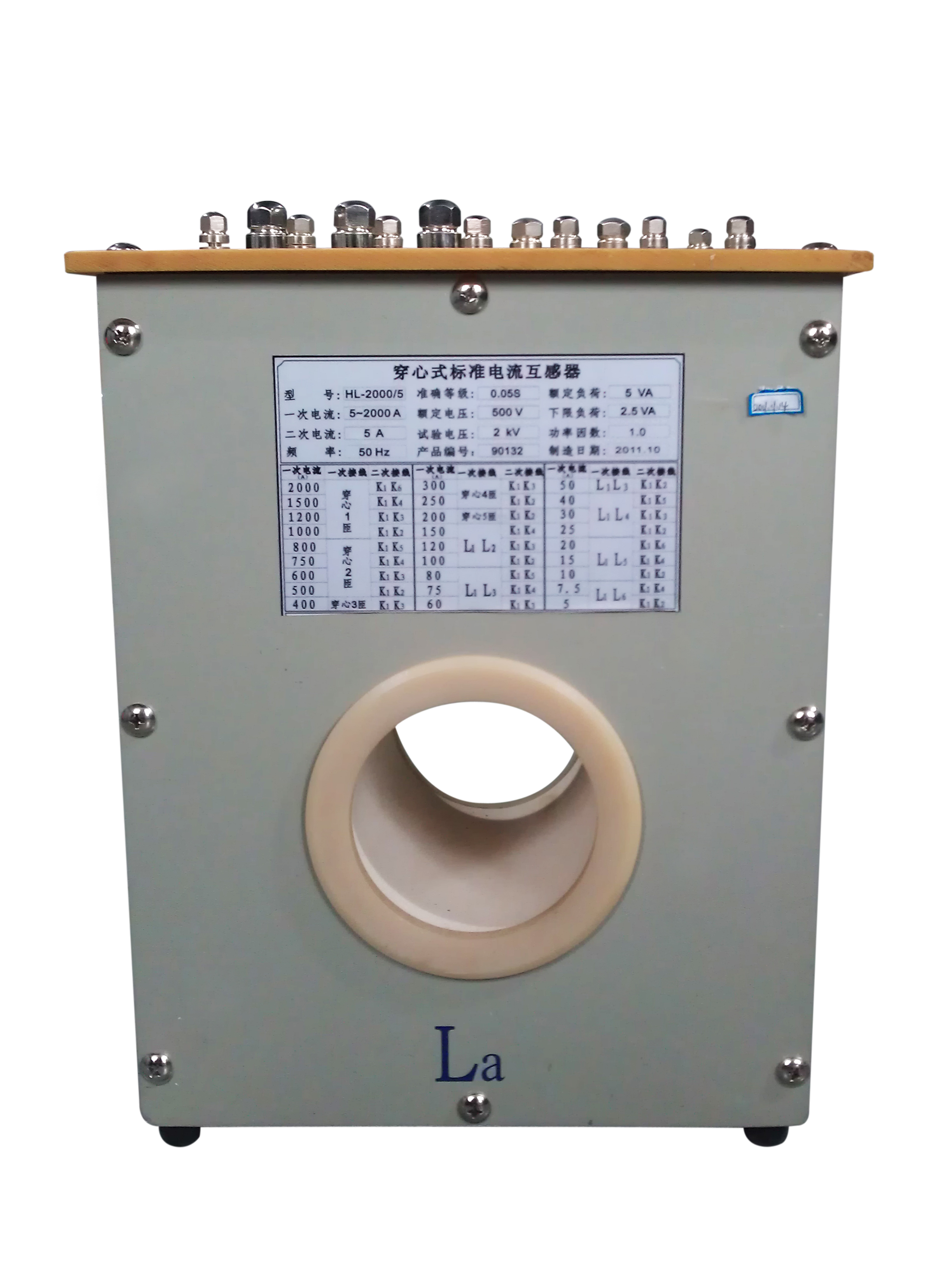

精密电流互感器说明

文章来源： 日期：2026-06-10

一、用途

本产品作为标准用互感器，用于检定比其低两级或两级以下准确等级的电流互感器。

二、结构

电流互感器由一次绕组和二次绕组组成，其原理如图2所示。

接线时严格参照接线牌所给出的电流比进行接线。P与S分别是一次、二次绕组的极性端，当需要穿心时Pa为极性端。

三、自校

若电流互感器有1/1电流比时，则可经常进行自校，以考核其准确度。

TX为电流互感器，Z为负荷箱。

四、检定

该电流互感器检定比其低两级或两级以下准确等级的互感器时，其线路如图4所示。

图中，TO为精密电流互感器，TX为被检电流互感器，Z为被检电流互感器所带的负荷。

五、注意事项

检定电流互感器时，精密电流互感器与被检电流互感器电流比必须相同。

严格按照图中所给出的线路接线。

检定互感器之前，须先测试负荷箱是否准确。

检定过程中，严禁二次绕组开路。

检定互感器之前需先退磁，建议使用闭路退磁。退磁完毕在切断电源之前，应将二次绕组短接。

带升流器电流互感器的接线原理图与上述接线图大致相同，只是升流器的输出绕组与互感器的一次绕线是同一绕组，其余均相同。
