DDG系列大电流发生器使用说明书

文章来源： 日期：2026-06-03

一、产品概述

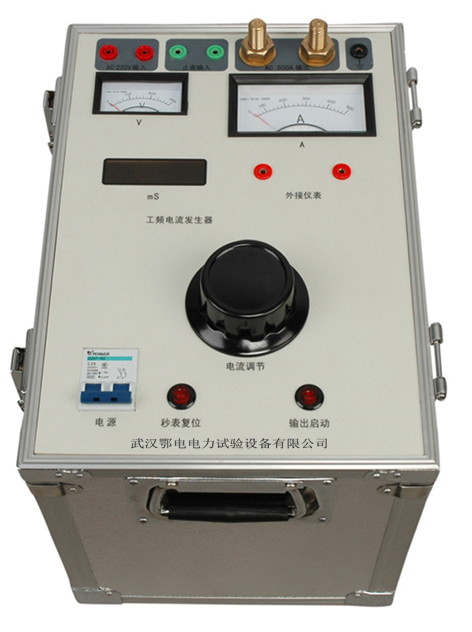

DDG系列大电流发生器是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备，适用于各种开关、电流互感器和其它电器设备的电流负载试验及升温试验。

本系列产品根据体积、重量的不同采用分体／整体式结构，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，可作为工矿企业进行升流或温升试验的电流源设备。

二、安全警告

接地要求：变压器外壳、操作台等必须可靠接地，使用中升流变压器和操作台须始终保持良好接地。

禁止超载：本设备为短时工作设计，严禁超过额定电流运行，以防过热。

异常处理：试验中一旦出现异常情况，应立即切断电源，查明原因后再进行试验。

断电拆线：试验完毕后，必须先调回零位、切断电源，方可拆除试验接线。

三、使用方法

步骤1：接线

按工作原理图接好线路，确保变压器外壳、操作台等接地良好。

步骤2：开机

接通电源，操作台上绿色指示灯亮。按下起动按钮，红色指示灯亮，表示升流器已进入等待升流状态。

步骤3：升流

顺时针均匀旋转调压器，使输出电流升至所需的大电流值。为保证测试精度，可在仪表接线柱上串接一只标准电流表。

步骤4：异常处理

试验中如出现异常，立即切断电源，查明原因后再继续试验。

步骤5：结束试验

试验完毕后，先将调压器调回零位，再按停止按钮切断电源。确认电源切断后，方可拆除试验接线。

四、持续运行时间限制

本设备为短时工作设计，不允许长时间在额定容量下运行，各负载情况下的最大持续运行时间如下：

额定负载100%：最长运行30分钟

额定负载85%：最长运行90分钟

额定负载75%：最长运行180分钟

五、注意事项

本设备为短时间工作设计，严禁超过额定电流运行，以防过热。

新安装和长时间不用的变压器，运行前须用1500MΩ兆欧表分别测量线圈之间及线圈对地的绝缘电阻，电阻值不低于0.5MΩ时方可使用。

使用中升流变压器和操作台必须可靠接地，以保证安全。

升流时应缓慢均匀，搬运时应避免过大震动。

调压器与电刷接触面应保持清洁，视情况可用90%酒精蘸棉纱擦拭干净。

设备应存放于室内清洁、通风、干燥之处。

六、维护与存放

存放环境：室内清洁、通风、干燥处。

日常维护：定期检查接线是否牢固，调压器电刷接触面是否清洁。

搬运要求：搬运时避免过大震动。

如有疑问，请联系设备供应商获取技术支持。
