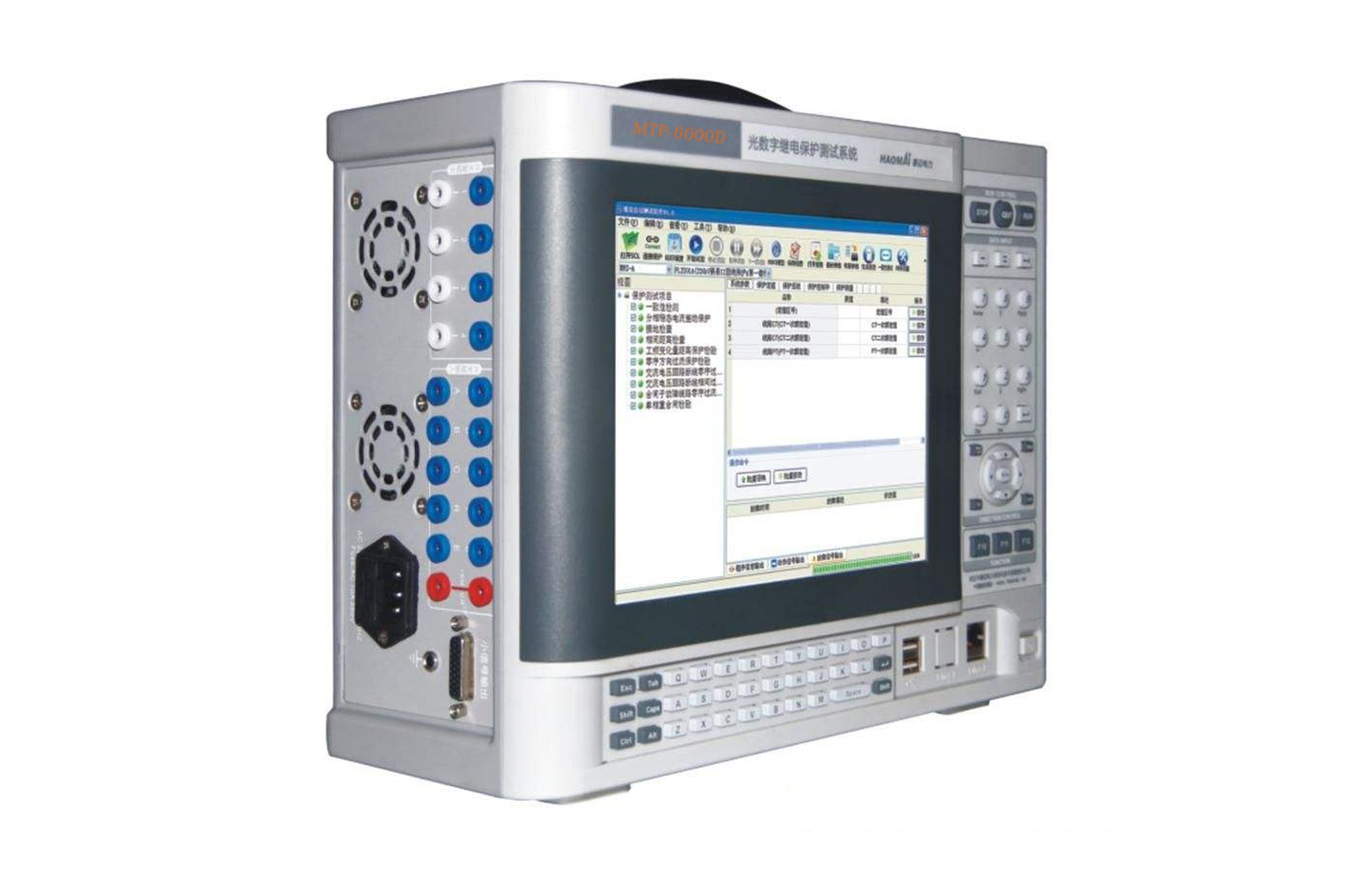

光数字继电保护测试仪产品说明书

文章来源： 日期：2026-05-25

一、产品简介

光数字继电保护测试仪适用于符合IEC 61850规范的全数字化变电站，不仅能够输出基于IEC 61850-9-2LE、IEC 60044-7/8的采样值报文，同时能够接收和发送GOOSE报文。

本产品整合了光数字测试和小信号模拟量测试功能，并可外接电流电压功放。开放协议设计，SMV及GOOSE报文均支持灵活配置，可实现与任何厂家产品的无缝联接。

除基于IEC 61850的数字输出外，测试仪还可以输出0～7V的小信号模拟量，同时支持硬开入开出，满足数字化变电站中低压保护装置的测试需要。数字输出和模拟输出、硬开入开出和GOOSE的多种组合，通过简单的配置即可实现，针对各种输入输出方式的继电保护装置，测试仪均可提供完整的测试解决方案。

即使在输出40mV时仍能保持极高的精度，总体输出精度满足0.05级要求。模拟过程层设备异常时，可灵活设置通道品质因数、采样丢帧丢点等，为考核间隔层IED在过程层设备异常情况下的反应是否正确提供详尽的解决方案。

测试仪自带工控机，配备12.1吋真彩显示屏，也可外接电脑操作。

产品别称：智能变电站微机继电保护测试仪、光数字微机继电保护测试仪、数字继保仪、数字微机继电保护测试仪。

二、产品优势

1、光数字与模拟量测试一体化

整合光数字测试和小信号模拟量测试功能，并可外接电流电压功放，一台设备即可满足多种测试需求。

2、10路独立SMV报文输出，1路输入

支持10路独立符合IEC 60044-8（FT3）规范的采样值（SMV）报文输出，1路输入；支持同步/异步传输方式，支持多种传输速率。

3、8组IEC 61850-9-2规范SMV报文输出

支持8组符合IEC 61850-9-2规范的采样值（SMV）报文输出，采样点等间隔输出，完全满足国网的最新标准。

4、12组GOOSE输出，8组GOOSE输入

支持12组GOOSE输出、8组GOOSE输入，可以配置到任意光口，灵活满足各种测试场景。

5、自动侦测光数字信号

可自动侦测光数字信号，实现对SMV、GOOSE信息的自动配置，大幅简化操作流程。

6、虚端子测试功能

具备虚端子测试功能，方便数字化变电站中虚端子回路的调试与验证。

7、报文示波功能

具有报文示波功能，可接收并解析符合IEC 61850-9-2规范的采样值（SMV）报文和GOOSE报文，实现装置输出的自环测试；同时可接收合并单元（MU）或其他IED设备发出的光数字信号，实时显示其波形、幅值、角度和频率。

8、报文记录与分析功能

具有强大的报文记录、报文在线告警和离线报文分析功能，便于测试过程中的数据追踪与问题排查。

9、多组GOOSE报文收发

支持多组GOOSE报文接收或发送，满足复杂保护逻辑的测试需求。

10、SMV与GOOSE收发光口任意配置

SMV与GOOSE的收发光口可任意配置，既可配置为同光口收发，也可配置为独立收发，使用灵活。

11、完整解析保护模型文件

完整解析保护模型文件（ICD、CID、SCD等文件），实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的自动配置，简单方便地实现保护测试，提高工作效率。

12、完善的报文测试功能

可进行丢帧、失步、飞点、错序、置品质位无效、错值测试等报文测试功能，全面考核保护装置在异常报文条件下的响应能力。

13、多种同步对时方式

具有GPS、IRIG-B、IEEE 1588同步对时功能，确保测试时间基准的准确性。

14、备自投装置调试功能

具备备自投装置调试功能，满足变电站自动化系统中备自投逻辑的测试需要。

15、12路独立模拟小信号输出

12路独立的模拟小信号输出，可兼容测试各种接受电子式互感器信号的保护；或者连接各种品牌的功率源，进行普通保护与数字化保护的对比测试。

16、丰富的开入开出接口

8对开入量、4对通用开出量、4对快速开出量，结合GOOSE信息报文，实现保护的完整闭环测试。

17、丰富的软件测试功能

软件测试功能丰富，能够对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行全面测试。

18、COMTRADE格式波形回放

支持标准的COMTRADE格式波形回放，方便历史故障波形的复现与分析。

三、技术指标

3.1 光数字输出

SMV报文输出：10路独立FT3规范 + 8路IEC 61850-9-2规范

GOOSE报文输出：12组，可配置至任意光口

GOOSE报文输入：8组，可配置至任意光口

SMV报文输入：1路

传输方式：支持同步/异步传输，支持多种传输速率

3.2 模拟量输出

输出范围：0～7V小信号模拟量

输出精度：总体输出精度满足0.05级要求，40mV时仍保持极高精度

输出路数：12路独立模拟小信号输出

3.3 开入开出

开入量：8对

通用开出量：4对

快速开出量：4对

3.4 对时功能

GPS对时、IRIG-B对时、IEEE 1588对时

3.5 显示与操作

自带工控机，12.1吋真彩显示，也可外接电脑操作

四、应用场景

本产品广泛应用于符合IEC 61850规范的全数字化变电站，主要用于以下测试场景：

第一，数字化变电站中合并单元（MU）、保护装置、智能终端等IED设备的出厂试验、交接试验及定期检验。

第二，智能变电站中线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置的功能测试与调试。

第三，备自投装置的逻辑验证与调试。

第四，普通保护与数字化保护的对比测试。

第五，过程层设备异常条件下，间隔层IED反应正确性的考核测试。

本说明书如有更新，恕不另行通知，以最新版本为准。
