SF6微水和密度在线监测系统产品说明书

文章来源： 日期：2026-05-25

一、背景

SF6气体具有良好的绝缘性能和灭弧性能，现阶段被广泛应用于高压电气设备。在正常工况下，是较为理想的绝缘及灭弧介质。其工作气压和微水含量的高低对设备的安全可靠工作具有直接的影响。如果SF6气体泄漏导致密度下降或气体中微水含量超标，高压电气设备就会存在安全隐患甚至导致事故发生。

因此，对SF6高压电气设备气体密度和微水含量的监测一直是相关行业对设备监测的一个重要组成部分。有关部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制。电力部推荐标准《电力设备预防性试验规程（DL/T 596-1996）》、国家标准《六氟化硫电气设备中气体管理和检验导则（GB/T 8905-1996）》以及IEEE标准《IEEE Guide for Moisture Measurement and Control in SF6 Gas-Insulated Equipment（IEEE Std 1125-1993）》均对水分控制采取水分对SF6气体体积比（ppm）的形式。

目前普遍采用离线测量微水含量，需要经历断电、放气、补气的过程，操作麻烦且不安全。同时，SF6设备内运行中的SF6气体有毒分解物对操作人员身体健康有很大威胁，气体的回收排放都需要较大的设备、人力和物力的投入。

SF6微水和密度在线监测系统，改变传统的费时的离线微水测量方式，实时准确地测量SF6气体微水含量，为电力设备正常运行保驾护航。

二、概述

本系统主要用于在线监测断路器SF6气体的微水、密度、温度及其变化趋势。

当SF6气体有关指标出现变化时，系统给出变化曲线；有关指标达到报警状态时，系统发出报警或自动启动报警装置；当有关指标超标达到危险状况时，系统发出报警或自动启动闭锁装置，禁止断路器动作，以保障设备和变电站整套系统的安全。

上述监测设备配有RS-485/CAN通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现变电站，尤其是无人值班站的设备在线监测。并为断路器的状态检修提供了有效依据。

三、功能特点

A、在线监测SF6气体湿度、密度与温度，代替离线仪表

系统可实时连续监测SF6气体的微水含量、气体密度及环境温度，完全替代传统离线测量方式，无需断电、无需放气，避免了有毒气体对操作人员的危害。

B、预留RS-485/CAN总线通讯接口

设备配备标准RS-485/CAN通讯接口，支持将监测数据实时上传至后台监控系统，满足变电站综合自动化及远程集控中心的数据接入需求。

C、可按预设值或用户给定值自动启动低压报警和闭锁装置

系统支持用户自定义报警阈值。当监测指标达到预设报警值时，自动触发低压报警；当指标超标达到危险状态时，自动启动闭锁装置，禁止断路器动作，确保设备安全。

D、通过后台软件显示实时数据并自动绘制状态变化趋势图

配套后台管理软件可实时显示各项监测数据，并自动绘制微水、密度、温度的历史变化趋势图，便于运维人员分析设备状态，为状态检修提供数据支撑。

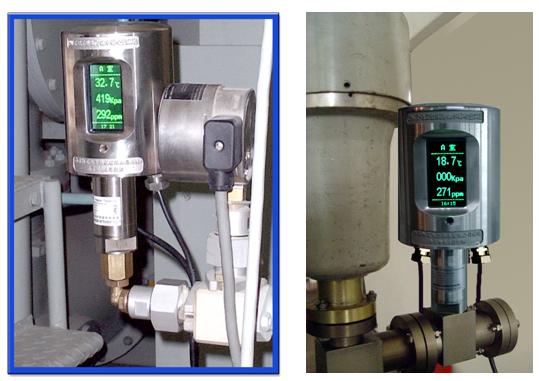

E、大屏幕液晶显示器现场显示实时数据，具备液晶屏屏幕保护功能

设备现场配有大屏幕液晶显示器，可直观显示实时监测数据。同时具备屏幕保护功能，延长液晶屏使用寿命。

F、多种阀门接头可选，安装拆卸方便，对设备无影响

系统提供多种规格的阀门接头供用户选择，安装和拆卸过程简便快捷，不影响被监测设备的正常运行，无需对设备本体进行改造。

G、全密封，抗干扰，抗结露，适用于室内室外和低温环境

监测传感器采用全密封结构设计，具有良好的抗干扰能力和抗结露性能，适用于室内、室外及低温等各种恶劣环境条件下长期稳定运行。

H、露点传感器自动校准，气体温度自动补偿

系统内置露点传感器自动校准功能，并可根据气体温度进行自动补偿，有效消除环境温度变化对测量结果的影响，确保测量数据的准确性和可靠性。

四、引用标准

本系统的设计与技术指标参照以下标准执行：

DL/T 596-1996《电力设备预防性试验规程》

GB/T 8905-1996《六氟化硫电气设备中气体管理和检验导则》

IEEE Std 1125-1993《IEEE Guide for Moisture Measurement and Control in SF6 Gas-Insulated Equipment》

以上标准均以水分对SF6气体体积比（ppm）的形式对微水含量进行控制。

五、系统工作逻辑

本系统的工作流程如下：

第一步：传感器实时采集SF6气体的微水含量、密度及温度数据。

第二步：系统对采集数据进行处理，包括露点自动校准和气体温度自动补偿，确保数据准确。

第三步：处理后的数据在现场大屏液晶显示器上实时显示，同时通过RS-485/CAN接口上传至后台监控系统。

第四步：后台软件自动绘制各项指标的变化趋势曲线，供运维人员分析。

第五步：当监测指标达到用户预设的报警值时，系统自动发出低压报警；当指标超标达到危险状态时，系统自动启动闭锁装置，禁止断路器动作。

本说明书如有更新，恕不另行通知，以最新版本为准。
