避雷器放电计数器校验仪使用说明书

文章来源： 日期：2026-05-21

一、产品原理

本仪器主要用于校验避雷器放电计数器（又称动作记数器）是否正常工作。校验仪的核心元件包括：非线性电阻R1和R2、贮能电容器C、记数器线圈L以及硅二极管D1~D4。

（一）JS型动作记数器（双阀片式结构）

JS型为基本结构，即所谓的双阀片式结构。其工作原理为：当避雷器动作时，放电电流流过阀片R1，在R1上产生的压降经阀片R2给电容器C充电，随后C对电磁式记数器的电感线圈L放电，使记数器转动一格，记一次数。通过改变R1及R2的阻值，可使记数器具有不同的灵敏度。

该型记数器的一般最小动作电流为100A（8/20μs冲击电流）。由于R1上存在一定的压降，会使避雷器的残压有所增加，因此它主要用于40kV以上的高压避雷器。

（二）JS-8型动作记数器（整流式结构）

JS-8型为整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流后给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。

该型记数器的阀片R1阻值较小（在10kA时的压降仅为1.1kV），通流容量较大（可达1200A方波），最小动作电流同样为100A（8/20μs冲击电流）。JS-8型记数器适用于6.0～330kV系统的避雷器，JS-8A型记数器则可用于500kV系统的避雷器。

二、动作的检查方法及计数器检测仪原理

由于密封不良，动作记数器在运行中可能进入潮气或水分，导致内部元件锈蚀，使记数器不能正常动作。因此《规程》规定，每年应检查一次。

现场检查记数器动作的方法主要有三种：电容器放电流法、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠。

标准冲击电流法的原理为：将冲击电流发生器产生的8/20μs、100A冲击电流波作用于动作记数器。若记数器动作正常，则说明仪器良好；否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体后发现内部元件受潮、损坏。

校验仪的核心电路由充电电容C、充电电阻R、阻尼电感L、整流硅二极管D、分流器r、试验变压器B、静电电压表V及高压示波器CRO等组成。

《规程》规定的测试要求如下：连续测试3～5次，每次应正常动作，每次时间间隔不少于30秒。测试完毕后，记录器应调到零位。

三、操作方法

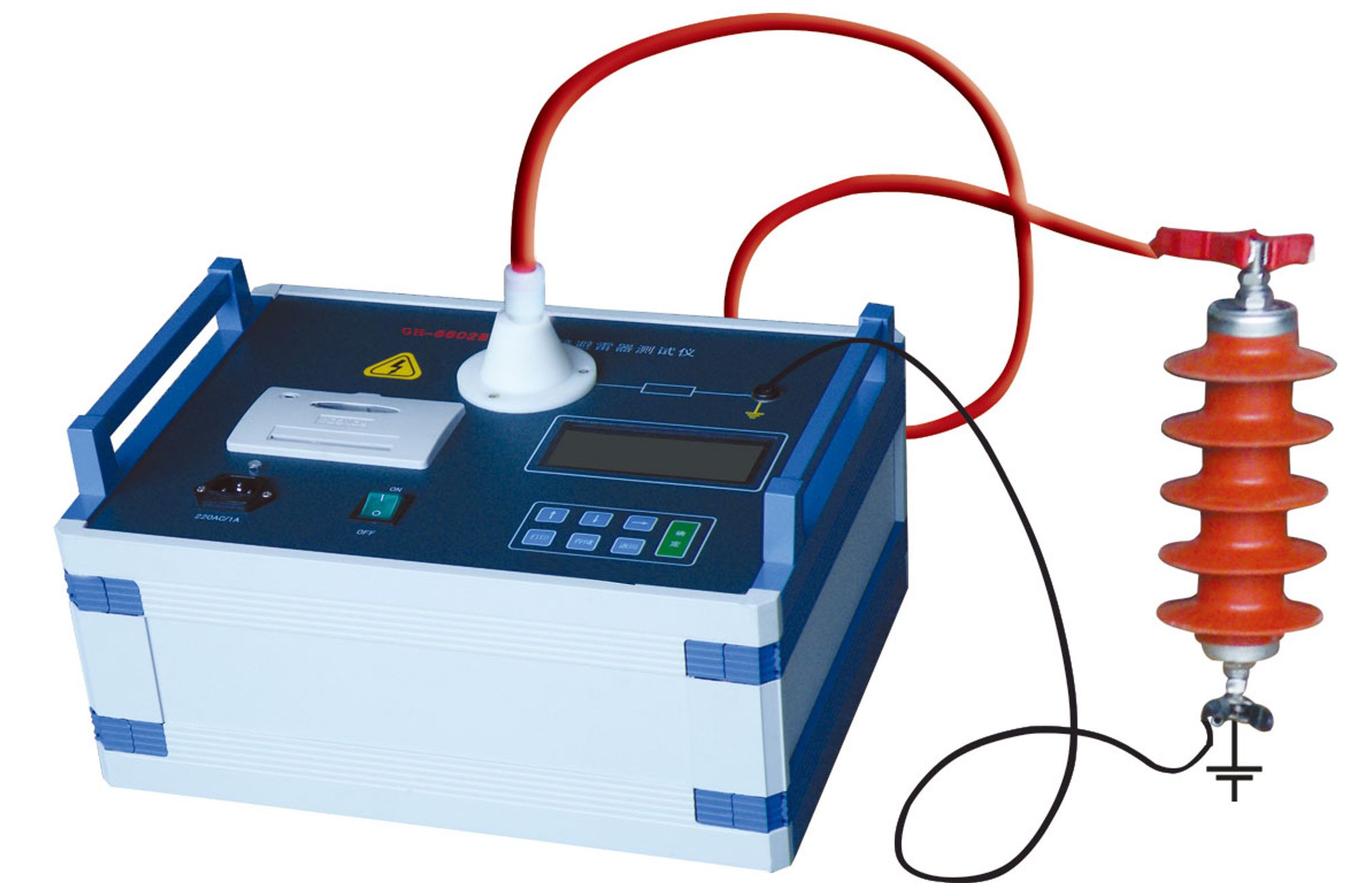

第一步： 将仪器输出端与避雷器计数器两端相连（连接线要尽量短），红色端接上端，黑色端接地端。

第二步： 将电源线接好后，仔细检查仪器及接线是否正确，确认无误后方可开始试验。

第三步： 合上电源开关（此时电源灯亮），待电压稳定（约600V左右）后，即可开始测试。

第四步： 按下测试键，输出电压立即下降，此时应仔细观察计数器的动作情况。

第五步： 如需多次试验，可待输出电压恢复至稳定值后，再次按下测试键，并观察计数器的动作情况。

第六步： 检验完毕后，应立即关掉电源，待输出电压完全回零后，方可拆除接线。

第七步： 如按下测试键后输出电压没有下降，应立即关掉电源，待电压指示回零后，检查回路是否存在断点，或者确认被试放电计数器是否不符合本仪器技术指标中规定的适用型号。

四、注意事项

1. 人身安全警示： 拆除接线时，若输出电压尚未回零，操作人员严禁触碰测试线非绝缘部分，以免造成人身触电事故。

2. 被试品要求： 被试品不允许带电，必须在断电状态下进行测试。

3. 电池维护（使用后）： 仪器在使用完直流电源测试后，应及时对机内电池进行充电维护。

4. 欠压处理： 在直流测试过程中，若发现欠压指示灯亮起，应立即停止使用直流电源，改用交流电源进行测试。

5. 长期存放维护： 仪器长期不用时，应定期（每两个月）对仪器内的电池组进行充电维护，一般充电约14小时左右，直至"充满"指示灯亮为止。
