SF₆气体分解产物分析仪产品使用说明书

文章来源： 日期：2026-05-19

一、功能简介

1.1 背景

SF₆电气设备的故障分为本体内部故障和操作机构故障。其中，本体内部涉及固体绝缘的故障对设备安全威胁最大，其内部故障可分为以下两大类：

放电型故障：悬浮电位放电、对地放电、匝层间放电

过热型故障：固体绝缘过热

目前国内外常用的电气试验一般都需在停电状态下进行，且对危及安全最大的绝缘故障检出率很低。

1.2 产品概述

本公司生产的 RBKX型SF₆分解物检测仪 为智能化仪器，具有灵敏度高、稳定性好、操作方便等优点，能根据检测出的气体浓度自动进行诊断并提出处理意见，为SF₆电气设备内部故障的早期检出提供了简便有效的手段。

1.3 检测原理

SF₆设备内部发生放电或过热故障时，SF₆气体会分解产生特征气体：

放电型故障 → 产生SO₂、H₂S → 本仪标配检测

过热型故障 → 产生CO → 本仪标配检测

补充判断（可选） → 产生HF → 本仪选配检测

二、产品特点

1. 自校准：传感器探头可自动校准零点，自动消除因零点漂移而引入的系统误差，保证每次测量的准确性。

2. 操作简便：超大触摸液晶屏，所见即所得式的简单操作。

3. 管路自清洗（可选）：可选配备管路清洗装置，测试后自动清洗内部管路，提高测试速度和准确性。

4. 快速省气：开机进入测量状态后，每次分解物测定时间小于2分钟。

5. 自锁接头：采用原装进口自锁接头，安全可靠，无漏气。

6. 数据存储：采用大容量设计，最多可存储1000组测试数据。

7. 显示清晰：5寸超大触摸液晶屏直接显示SO₂、H₂S、CO含量，以及环境温度、环境湿度、时间及日期等内容。

8. USB数据传输：内置USB接口，可与PC机相连接，通过配套软件将仪器内部数据全部上传至电脑，方便进行数据分析。

9. 超长续航；内置超大容量可充锂电池，一次充电可连续工作10小时以上。

三、技术参数

3.1 气体检测参数

【H₂S】

测量范围：0 ～ 200 ppm

最小检知量：≤ 0.1 ppm

准确度：± 0.5%

重复性：≤ 2%

【SO₂】

测量范围：0 ～ 200 ppm

最小检知量：≤ 0.1 ppm

准确度：± 0.5%

重复性：≤ 2%

【CO】

测量范围：0 ～ 1000 ppm

最小检知量：≤ 0.1 ppm

准确度：± 0.5%

重复性：≤ 2%

【HF（可选）】

测量范围：0 ～ 10 ppm

最小检知量：≤ 1 ppm

准确度：± 0.5%

重复性：≤ 2%

3.2 环境与电源参数

工作温度：－30℃ ～ ＋70℃

存储温度：－40℃ ～ ＋60℃

环境湿度：0 ～ 100% RH

电源：AC 100 ～ 240V，50/60Hz（内置充电电池）

电池性能：充电时间10小时；使用时间12小时以上

3.3 外形参数

尺寸：280 × 230 × 300 mm

重量：6.8 kg

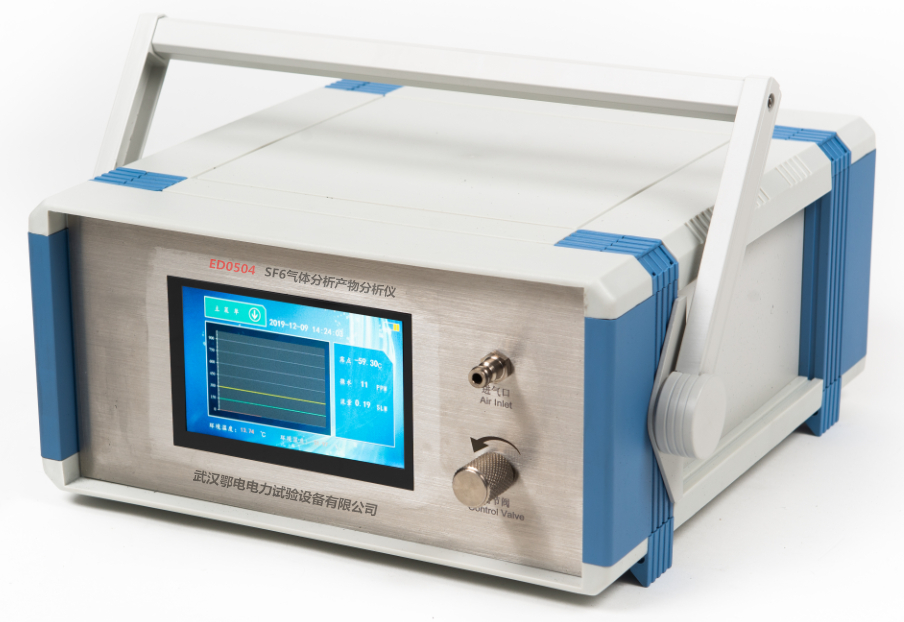

四、仪器结构与接口说明

仪器正面（从上到下）：

第一层：5寸触摸液晶显示屏 → 显示气体浓度、温湿度、时间日期

第二层：主控面板 → 触摸按键操作区

第三层：接口区 → USB接口、电源开关、气体接口（自锁接头）

各接口说明：

USB接口（侧面）：连接PC，上传数据

电源开关（侧面）：开机/关机

气体取样口（前面板）：连接SF₆设备气室，原装进口自锁接头

充电口（侧面）：连接充电器，为内置锂电池充电

五、操作指南

5.1 开机与自校准

步骤一：长按电源键开机，仪器自动进入自校准程序，探头自动校零。

步骤二：等待自校准完成，屏幕显示"校准完成"，约需30秒。

步骤三：自校准完成后，仪器自动进入待机测量状态。

⚠️ 每次开机均自动执行自校准，无需人工干预，确保测量准确。

5.2 气体检测步骤

步骤一：将自锁接头连接至SF₆设备取样阀，确保接头锁紧，无漏气。

步骤二：点击屏幕【开始测量】，仪器自动抽气进行检测。

步骤三：等待测量完成，每次测定时间小于2分钟。

步骤四：查看结果，屏幕显示SO₂、H₂S、CO浓度及诊断建议。

步骤五：点击【保存】，数据自动存入仪器（最多1000组）。

步骤六：断开接头。如选配管路清洗装置，测试后自动清洗管路。

5.3 数据导出

步骤一：用USB数据线连接仪器与PC。

步骤二：运行配套软件。

步骤三：点击【数据上传】。

步骤四：仪器内部全部数据上传至电脑。

步骤五：导出Excel/PDF报表，进行分析。

六、故障诊断参考

仪器可根据检测结果自动诊断并给出处理建议，诊断逻辑如下：

情况一：SO₂、H₂S均检出，CO未检出

诊断结论：放电型故障（悬浮电位放电 / 对地放电 / 匝层间放电）

建议处理：安排停电检查，确定放电部位

情况二：CO明显升高，SO₂、H₂S未检出

诊断结论：过热型故障（固体绝缘过热）

建议处理：关注设备温度，安排检修

情况三：SO₂、H₂S、CO均检出

诊断结论：严重复合故障（放电 + 过热并存）

建议处理：⚠️ 立即安排停电检修

情况四：各项指标均正常

诊断结论：设备状态正常

建议处理：按周期定期检测即可

�� 详细诊断标准请参照 IEC 60480 / DL/T 506 等相关标准。

七、维护与保养

1. 传感器维护

周期：每6个月

操作内容：检查探头灵敏度，必要时送厂校准

2. 管路清洗

周期：每次使用后

操作内容：如选配清洗装置则自动完成；手动使用后建议用纯净气体吹扫

3. 接头检查

周期：每次使用前

操作内容：检查自锁接头是否完好，有无漏气

4. 电池保养

周期：每3个月

操作内容：完全放电一次后再充满，延长电池寿命

5. 外观清洁

周期：定期

操作内容：用干软布擦拭仪器表面，避免液体进入

6. 整机校准

周期：每年1次

操作内容：送厂或使用标准气体进行整机校准

八、注意事项

本仪器仅用于检测SF₆气体分解产物，请勿检测其他气体。

取样时请确保接头连接牢固，防止SF₆气体泄漏。

仪器工作温度范围为－30℃ ～ ＋70℃，请勿在超出范围的环境中使用。

长时间不使用时，请每3个月充电一次，防止电池损坏。

仪器内置锂电池，请勿拆解、摔落或投入火中。

如仪器显示异常或测量数据明显偏差，请联系售后服务。

HF传感器为可选配置，如需使用请在订货时注明。
