全自动温升大电流发生器使用说明书

文章来源： 日期：2026-05-15

一、安全须知

本系统用于大电流温升试验，操作人员须具备相关电气知识，严格遵守电气安全操作规程。

接线前务必切断总电源，确认无电后方可接线。

操作者必须佩戴绝缘手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。

仪器必须可靠接地，并与被测体的地可靠相接。

测试过程中严禁触摸高压端子，调压器未回零位前不得拆卸被试品。

系统运行时如发现异常发热、冒烟、异味等情况，应立即按下停止按钮并切断总电源。

非专业人员不得擅自拆卸设备或修改软件参数。

二、产品概述

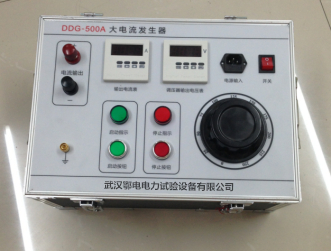

全自动温升大电流发生器系统专业应用于母线槽、频率50Hz开关、电流互感器和其它电器设备的电流负载试验及温升试验。

系统采用10.4英寸真彩大液晶触摸屏操作，测试无需外接任何辅助设备，全自动控制，操作简单方便。只需设置好目标电流，系统即可自动完成升流、稳压、记录、报警等全部操作，无需人工监控，极大提高了工作效率。

系统组成：

全自动温升大电流发生器（含10.4英寸触摸屏）× 1台 —— 升流输出、稳流控制、数据采集

DDG系列上位机测试软件 × 1套 —— 数据管理、曲线绘制、报表打印

USB通信线 × 1根 —— 连接U盘、打印机等外设

电源线 × 1根 —— AC380V供电

温度采集模块（最多120路，按需选配）× 1套 —— 多点温度同步采集

三、主要功能及特点

3.1 全自动控制

采用10.4英寸真彩大液晶触摸屏操作，测试无需外接任何辅助设备，全自动控制，傻瓜式操作，简单方便。

3.2 自动稳流

带有自动稳流系统，输出电流可平滑连续可调，精度高于0.5级。

3.3 高精度输出

采用当前最新电力电子技术，抗干扰能力强，输出精度高。

纹波系数：≤ 1%（直流输出）

准确度：0.5%

电流稳定度：≤ 0.2%

电流波形失真 THD：≤ 1%

3.4 智能设定

只需设置好目标电流即可，无需人工监控。仅需设定测试电压、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率。也可工作结束后把数据读到电脑上查看。

3.5 自动报警与保护

设有电流、温度最低值和最高值，具有超过限定值自动报警功能

具有可靠的过热、过流、过压及短路自我保护功能

3.6 绝缘性能

绝缘耐压：1800V / AC，1min

绝缘等级：B级

3.7 多路温度采集

温度范围：0 ~ 200℃，精度：0.1℃

最多支持120路温度曲线（根据客户选择，标配16路）

可显示三相全程电流曲线

可带微型打印机，现场随时打印曲线图及测试数据（备选功能）

3.8 外设扩展

配有USB口，轻松外挂U盘、打印机等多种设备。

四、技术参数

输入电源：交流 50Hz，380V ± 10%

额定总容量：20 ~ 200KVA（根据型号选择）

输出电流：

范围：0 ~ 50000A 交流大电流

方式：真有效值连续可调

各相电流均可平滑平稳连续可调，精度高于0.5级

输出电流为标准正弦波，毛刺微小，优于电力系统要求指标标准

各相相交角度：120度

电流稳定度：≤ 0.2%

纹波系数：≤ 1%（直流输出）

电流波形失真 THD：≤ 1%

温度采集：

温度范围：0 ~ 200℃

精度：0.1℃

路数：16路（最多120路，根据客户选择）

设计标准：远远高于国标 GB14048.2-14

五、系统连接

接线步骤

第一步：将温升大电流发生器电源线接入 AC380V 电源。

第二步：用USB通信线连接计算机与发生器。

第三步：将被试品接入对应的电流输出端子。

第四步：将温度传感器接入温度采集模块，并固定在被试品需监测的部位。

第五步：确认所有接线牢固、无短路后方可开机。

注意：仪器必须可靠接地，并与被测体的地可靠相接。

六、操作方法

第1步：启动系统

接好线后，打开温升大电流发生器电源，等待10.4英寸触摸屏启动完成。

第2步：进入测试界面

在触摸屏主界面上点击"温升试验"菜单，进入试验设置界面。

第3步：设置试验参数

在试验参数输入区域设置以下内容：

目标电流：输入需要达到的试验电流值（如 1000A、5000A 等）

测试电压：输入试验电压值

电流步长：输入升流步长，系统将按此步长逐步升流

温度上限：输入温度报警上限值（如 120℃）

温度下限：输入温度报警下限值（如 0℃）

电流上限：输入电流报警上限值

电流下限：输入电流报警下限值

第4步：连接温度传感器

将温度传感器固定在被试品需要监测温升的部位，确保传感器与被试品接触良好。

第5步：开始试验

点击界面上的"开始试验"按钮，系统自动执行以下步骤：

自动合闸，开始升流

按设定步长逐步升至目标电流

升流过程中实时显示三相电流曲线

到达目标电流后自动进入稳流状态

全程自动记录各温度点数据

温度或电流超过限定值时自动报警

第6步：试验结束

当试验达到设定时间或满足结束条件时，系统自动执行以下步骤：

自动锁定当前试验数据

自动降流至零

调压器回零位后自动停止

生成完整的试验报告

第7步：导出数据

试验结束后，可通过以下方式获取数据：

在触摸屏上直接查看试验结果和曲线

通过USB口将数据导出至U盘

连接微型打印机现场打印曲线图及测试数据（备选功能）

在上位机DDG软件中查看完整数据和曲线

第8步：复位操作

试验结束后，确认调压器已回零位，按以下顺序复位：

第一步：在触摸屏上点击"复位"按钮

第二步：确认电流输出为"0"

第三步：关闭发生器电源

七、DDG系列测试软件说明

DDG系列上位机测试软件配合温升大电流发生器使用，功能如下：

7.1 系统要求

支持操作系统：WINDOWS 2000 / WINDOWS XP

7.2 软件功能

功能齐全丰富，界面友好，操作简单快捷

能满足各种温升保护测试的需要

可显示三相全程电流曲线

可显示多达120路温度曲线（根据客户选择）

支持数据导出、曲线打印、报表生成

7.3 外设支持

USB口可外挂U盘，导出试验数据

USB口可连接微型打印机，现场打印曲线图及测试数据

八、常见问题及处理

问题1：无法启动系统

可能原因：电源未接通 / 保险丝熔断

处理方法：检查电源线连接，更换保险丝

问题2：升流不到目标值

可能原因：调压器输出不足 / 接线错误 / 容量不够

处理方法：检查接线及容量是否匹配，确认参数设置正确

问题3：温度采集异常

可能原因：传感器未接好 / 传感器损坏

处理方法：检查传感器接线，更换传感器

问题4：试验中途自动停止

可能原因：触发过流 / 过热 / 过压保护

处理方法：检查保护参数设置是否合理，排除故障后重新试验

问题5：电流波形失真

可能原因：负载不平衡 / 接线松动

处理方法：检查三相负载是否平衡，紧固接线端子

问题6：数据无法导出

可能原因：USB口未识别 / U盘格式不支持

处理方法：更换U盘，确认U盘为FAT32格式

九、维护与保养

每次使用前：检查接线是否牢固，确认仪器已可靠接地，电流输出处于"0"及"复位"状态

每次使用后：关闭仪器电源，整理线缆，清洁设备表面灰尘

每月：检查接线端子是否松动，检查USB口是否良好，清洁触摸屏表面

每半年：检查温度传感器精度，校准电流表

每年：按照国家技术监督部门要求送计量部门或回厂进行检定
