回路电阻测试仪使用说明书

文章来源： 日期：2026-05-14

一、概述

目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。

因此，电力部标准SD301—88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

回路电阻测试仪是采用数字电路技术和开关电源技术相结合设计而成。它适用于开关控制设备的接触电阻、回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻和接触电阻，并用数字显示出来。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、技术指标

测量范围：1 ~ 1999 μΩ

分辨率：1 μΩ

测试电流：≤ 100A（直流）

测量精度：0.5%

显示方式：电流——三位半LCD；电阻——三位半LCD

工作方式：连续

工作电源：AC 220V ± 10%，50Hz

使用环境：温度 0℃ ~ 40℃，湿度 ≤ 85%RH

体积：470 × 280 × 210 mm

重量：15 Kg

三、工作原理

本仪器采用开关电源技术产生大电流直流输出，通过被测回路施加不小于100A的直流测试电流，利用四端子（开尔文）接法消除引线电阻和接触电阻的影响，由高精度A/D转换器对被测回路两端的压降进行采样，经数字处理后直接显示出回路电阻值。

由于测试电流大（100A），能够有效击穿动静触点间的油膜和氧化层，从而测得真实的接触电阻值，满足电力部标准要求。

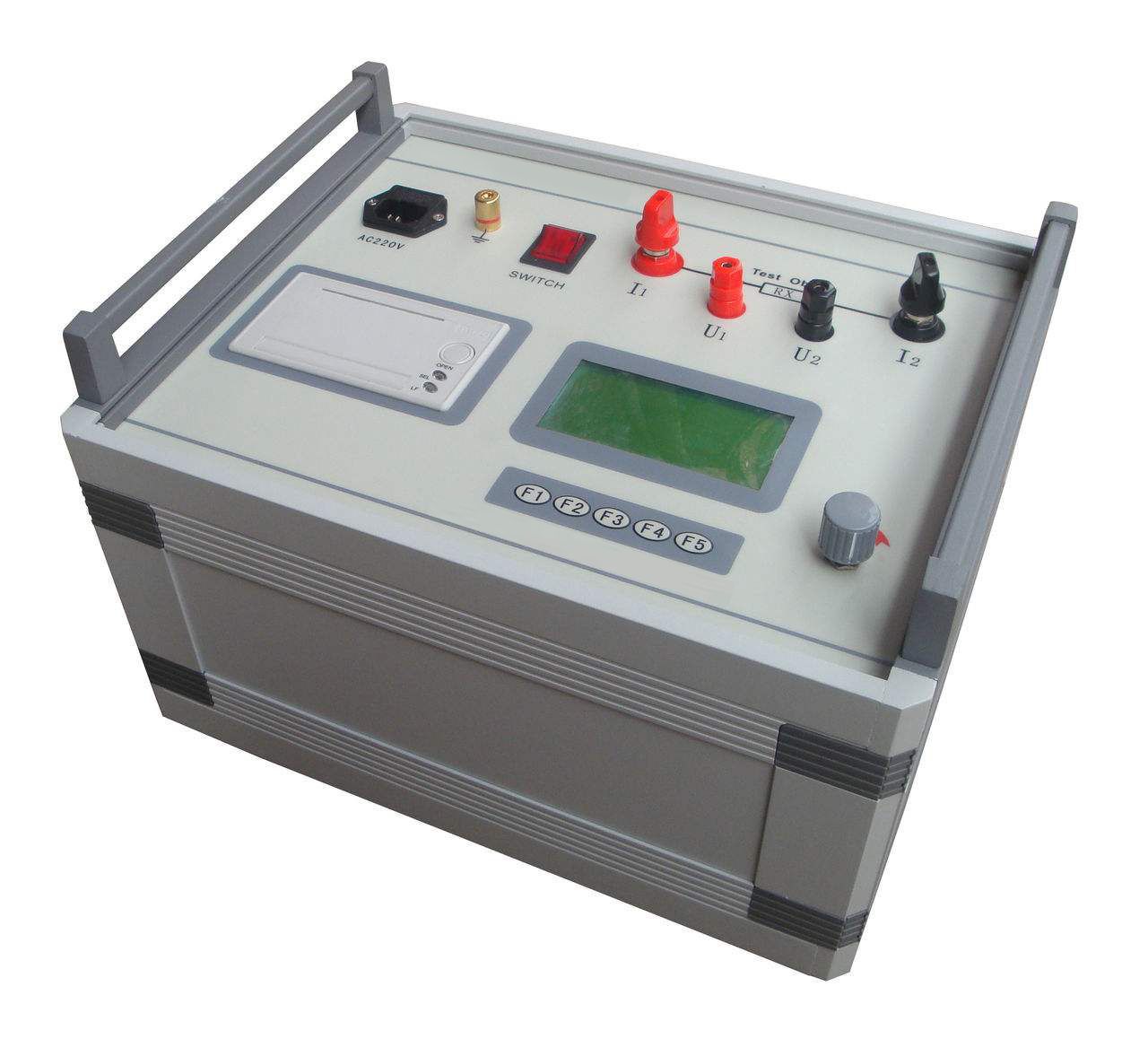

四、面板说明

仪器正面设有以下部件：

电流显示窗口（三位半LCD）：显示当前测试电流值，单位为A。

电阻显示窗口（三位半LCD）：显示被测回路电阻值，单位为μΩ。

电源开关：控制仪器的通断。

端子接口（共四个）：

（1）C1——电流输出端（+），大电流输出正极，接被测回路外侧。

（2）C2——电流输出端（-），大电流输出负极，接被测回路外侧。

（3）P1——电压信号端（+），电压采样正极，接被测回路内侧。

（4）P2——电压信号端（-），电压采样负极，接被测回路内侧。

AC 220V电源输入接口：接入220V交流电源。

特别提醒：C1、C2为电流端子，P1、P2为电压端子，接线时请严格区分，不可接错。

五、使用方法

5.1 接线方法（四端子法）

采用四端子（开尔文）接法，将电流线和电压线分开，以消除引线电阻的影响。具体接法如下：

将被测开关或断路器的导电回路作为被测对象。电流线（C1、C2）接在被测回路的外侧两端，电压线（P1、P2）接在被测回路的内侧两端，即靠近被测触点的位置。

接线要领：

（1）C1、C2接被测回路的外侧（电流端），使用粗测试线。

（2）P1、P2接被测回路的内侧（电压端），使用细测试线。

（3）电压线应尽量靠近被测触点，以减少误差。

（4）接线顺序：先接电压线（P1、P2），再接电流线（C1、C2）。拆线时顺序相反。

5.2 操作步骤

第一步：将仪器电源插头插入AC 220V插座，确认电源电压正确。

第二步：开启电源开关，仪器预热约30秒。

第三步：按四端子法连接测试线，C1、C2接外侧，P1、P2接内侧。

第四步：按下测试按钮，仪器输出100A直流电流。

第五步：待读数稳定后，记录电流值和电阻值。

第六步：松开测试按钮，关闭电源，然后拆除测试线。先断电流，再拆线。

5.3 读数说明

电流显示窗口：显示当前测试电流，单位为A，例如显示"085.0"表示85.0A。

电阻显示窗口：显示被测回路电阻值，单位为μΩ，例如显示"125.0"表示125.0μΩ。

六、注意事项

测试电流高达100A，操作时必须戴绝缘手套，严禁触碰电流输出端子（C1、C2），防止触电。

必须采用四端子接法，否则测量结果将包含引线电阻，造成较大误差。

测试前应确认被测开关处于合闸状态，确保导电回路完整。

测试时间不宜过长，仪器为连续工作方式，但单次测试建议不超过60秒，防止被测设备过热。

接线时应先接电压线（P1、P2），再接电流线（C1、C2）；拆线时顺序相反。

仪器应放置在干燥、通风处，避免潮湿环境使用。

搬运时注意防震，避免剧烈碰撞。

非专业人员请勿擅自拆机维修。

七、维护与保养

清洁：用干布擦拭仪器外壳，保持清洁。

存放：长期不用时，应存放在干燥通风处，定期通电除湿。

校准：建议每年送计量部门校准一次，确保测量精度。

保险丝：如仪器不工作，请检查电源保险丝，规格为5A。
