直流电阻测试仪：专业解析与功能详述

文章来源： 日期：2026-04-17

一、产品定位与核心价值

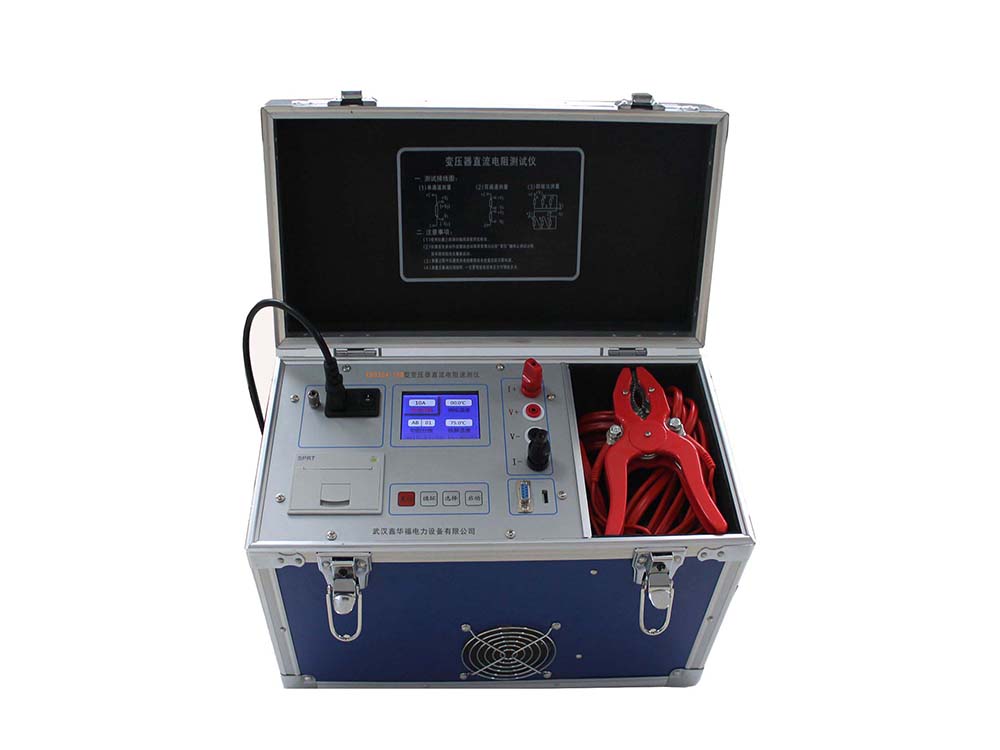

直流电阻测试仪是专为变压器绕组、大功率电感设备等感性负载设计的精密测量仪器，用于快速、准确地检测直流电阻值。其核心价值在于：

缺陷检测：有效发现线圈选材、焊接、连接松动、缺股、断线等制造缺陷及运行隐患。

预防性试验：满足电力部门对变压器、互感器等设备的预防性试验要求。

效率提升：替代传统微欧计和电桥，实现自动化测量，缩短试验周期。

二、产品分类与型号

按结构分类

台式直流电阻测试仪：适用于实验室、现场固定安装，功能全面，支持大电流输出（如1A、2A、3A至100A）。

便携式直流电阻测试仪：轻量化设计，便于携带至现场，适合快速检测。

按电流规格分类

低电流型（1A-3A）：适用于小容量变压器（<35kVA）及纯阻性试品。

高电流型（10A-100A）：满足大容量变压器、电抗器等设备的低阻测量需求。

三、技术标准与认证

参考标准：

DL/T845.3-2004《电阻测量装置通用技术条件》

DL/T967-2005《回路电阻测试仪通用技术条件》

国际认证：符合IEC、CE等国际安全标准（可选）。

四、核心技术优势

四线制测量法

消除测试线电阻影响，显著提升低阻测量精度（尤其适用于μΩ级电阻）。

原理：通过两对导线分别传输电流和电压，避免接触电阻干扰。

智能化电源技术

自动量程切换：根据负载自动选择最佳电流档位（如1A/2A/3A）。

大电流输出：最高支持100A，满足大容量变压器低阻测量需求。

宽测量范围：覆盖0.1μΩ至20kΩ，适应不同场景。

高速单片机控制

自动化操作：一键完成自检、测量、数据处理、显示及存储。

快速响应：支持测量状态下直接切换有载分接开关，数据自动刷新。

安全防护设计

反电势保护：防止感性负载断电时产生的反向电压冲击仪器。

声响放电报警：放电过程伴随声音提示，避免误操作。

自动放电功能：测量完成后自动释放残余电荷，保障安全。

五、功能详解

高精度测量

分辨率：0.1μΩ（低阻档位），满足变压器绕组测试精度要求。

稳定性：±(0.05%+2字)，长期使用无漂移。

数据存储与管理

大容量存储：内置存储器支持1000组数据（部分型号达255组），支持掉电保存。

时间戳功能：自带万年历时钟，记录测量时间，便于追溯。

数据导出：通过RS232/USB接口连接计算机，或使用U盘直接导出数据。

人性化界面

65K真彩色液晶屏：320×240点阵，显示清晰，支持中文菜单。

背光调节：适应不同光照环境，户外使用无障碍。

节能设计

智能化功率管理：根据负载动态调整输出功率，减少发热，延长寿命。

锂电池供电：支持长时间户外作业，无需外接电源。

六、应用场景

变压器制造与检修

绕组直流电阻测试（出厂试验、交接试验、大修项目）。

检测焊接质量、连接松动、断线等缺陷。

电力预防性试验

定期检测运行中变压器的绕组电阻，评估绝缘状态。

发现潜在故障，避免事故扩大。

电感设备测试

大功率电抗器、电磁操作机构等感性负载的电阻测量。

七、操作流程（示例）

接线：采用四线法连接被测设备（电流线粗、电压线细）。

开机自检：仪器自动检测硬件状态，显示初始界面。

参数设置：选择电流档位（如2A）、测试模式（单次/连续）。

启动测量：按下“测试”键，仪器输出电流并显示电阻值。

数据存储：按“保存”键记录数据，支持备注信息输入。

放电完成：听到报警声后断开接线，结束测试。

八、选型建议

小容量变压器（<35kVA）：选择1A-3A台式或便携式仪器。

大容量变压器/电抗器：优先10A以上高电流型号，确保低阻测量精度。

现场快速检测：便携式仪器+锂电池供电，兼顾便携性与性能。

数据管理需求：选择支持U盘导出或计算机通讯的型号。

九、总结

直流电阻测试仪是电力行业不可或缺的检测工具，其高精度、高效率、安全可靠的特点，为变压器、电感设备等感性负载的质量控制提供了有力保障。通过四线制测量、智能化电源管理、大容量存储等核心技术，该仪器显著提升了测试的便捷性和准确性，是电力试验人员的理想选择。
