电子式多倍频电压发生器装置特点及工作原理解析

文章来源： 日期：2026-04-09

一、核心需求背景

传统工频耐压试验（50Hz）仅能检验变压器、互感器等设备的主绝缘（如绕组间、绕组对地绝缘），但无法有效检测匝间、层间等纵绝缘。随着电压等级提升，纵绝缘薄弱环节成为故障高发点。由于铁芯磁饱和限制，直接提高工频电压会导致励磁电流剧增，因此需通过提高频率来提升绕组匝间电压，实现倍频感应耐压试验（通常为100Hz、150Hz、200Hz）。

二、装置特点

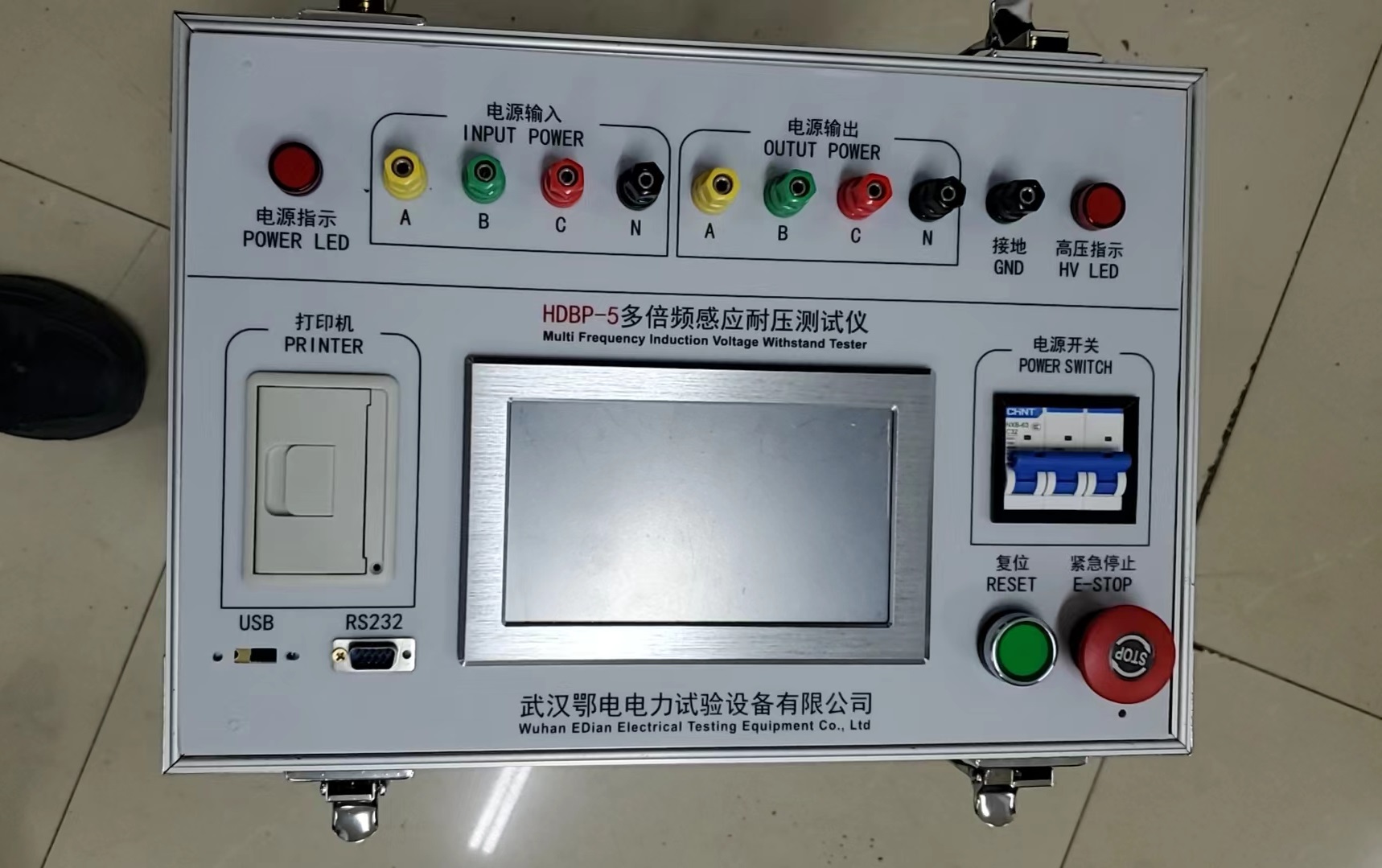

全数字化控制技术

采用电力电子技术与变频调节器，实现参数预置、保护设置、频率选择、电压调节等功能的数字化控制。

内置计算机与7寸彩色液晶屏，支持200组数据存储，便于试验记录与分析。

人性化操作界面

触摸式操作，配备热敏打印机，支持汉字输出，简化现场操作流程。

电压调节步长可实时设置（0.1V~10V），适应不同试验需求。

多倍频输出能力

可预置50Hz、100Hz、150Hz、200Hz试验频率，输出电压覆盖1~4倍频，突破传统三倍频限制。

通过变频技术灵活调整频率，满足不同设备的纵绝缘考核要求。

波形优化与便携性

内置LC滤波回路，确保输出电压波形畸变率符合标准（通常≤5%）。

摒弃传统三相五柱式三倍频发生器，体积缩小、重量减轻，便于携带与大功率扩展。

降低现场电源需求

操作接线简化，对试验电源容量要求显著降低，适应现场复杂环境。

三、工作原理

变频升压机制

输入工频电源（50Hz）经变频调节器转换为高频交流电（如100Hz、200Hz）。

通过电力电子器件（如IGBT）实现频率与电压的独立控制，避免铁芯磁饱和问题。

感应耐压试验过程

二次侧施加高频电压：在电压互感器或变压器二次侧施加倍频试验电压。

一次侧感应高压：根据电磁感应原理，一次侧绕组感应出相应倍频高压，电压分布与实际运行一致，但幅值更高。

纵绝缘考核：高频高压有效检验匝间、层间绝缘的耐压能力，弥补工频试验的不足。

数字控制与保护

内置计算机实时监测电压、频率、电流等参数，具备过压、过流、过热等保护功能。

触摸屏实现参数动态调整，确保试验安全与精度。

四、与传统三倍频发生器的对比优势

频率输出灵活性

电子式多倍频装置支持1~4倍频可选（50Hz~200Hz），而传统三相五柱式三倍频装置仅能输出固定三倍频（150Hz），无法适应多频段试验需求。

便携性与扩展性

电子式装置体积小、重量轻，便于现场携带与大功率扩展；传统装置笨重，移动困难，且功能单一。

电源需求与操作复杂度

电子式装置对试验电源容量要求低，接线简单，采用触摸屏数字化操作；传统装置需大容量电源支持，机械式调节复杂，灵活性差。

五、应用场景

变压器纵绝缘测试：检验高压/中压绕组匝间绝缘性能。

互感器感应耐压：验证电压互感器、电流互感器的层间绝缘强度。

研发与质检：用于电气设备出厂试验或型式试验，确保产品可靠性。

六、总结

电子式多倍频电压发生器通过变频技术与数字化控制，解决了传统工频耐压试验的局限性，实现了对电气设备纵绝缘的高效、精准检测。其便携性、多频段输出与低电源需求，使其成为现场试验的理想工具，尤其适用于高电压等级设备的研发与质检环节。
