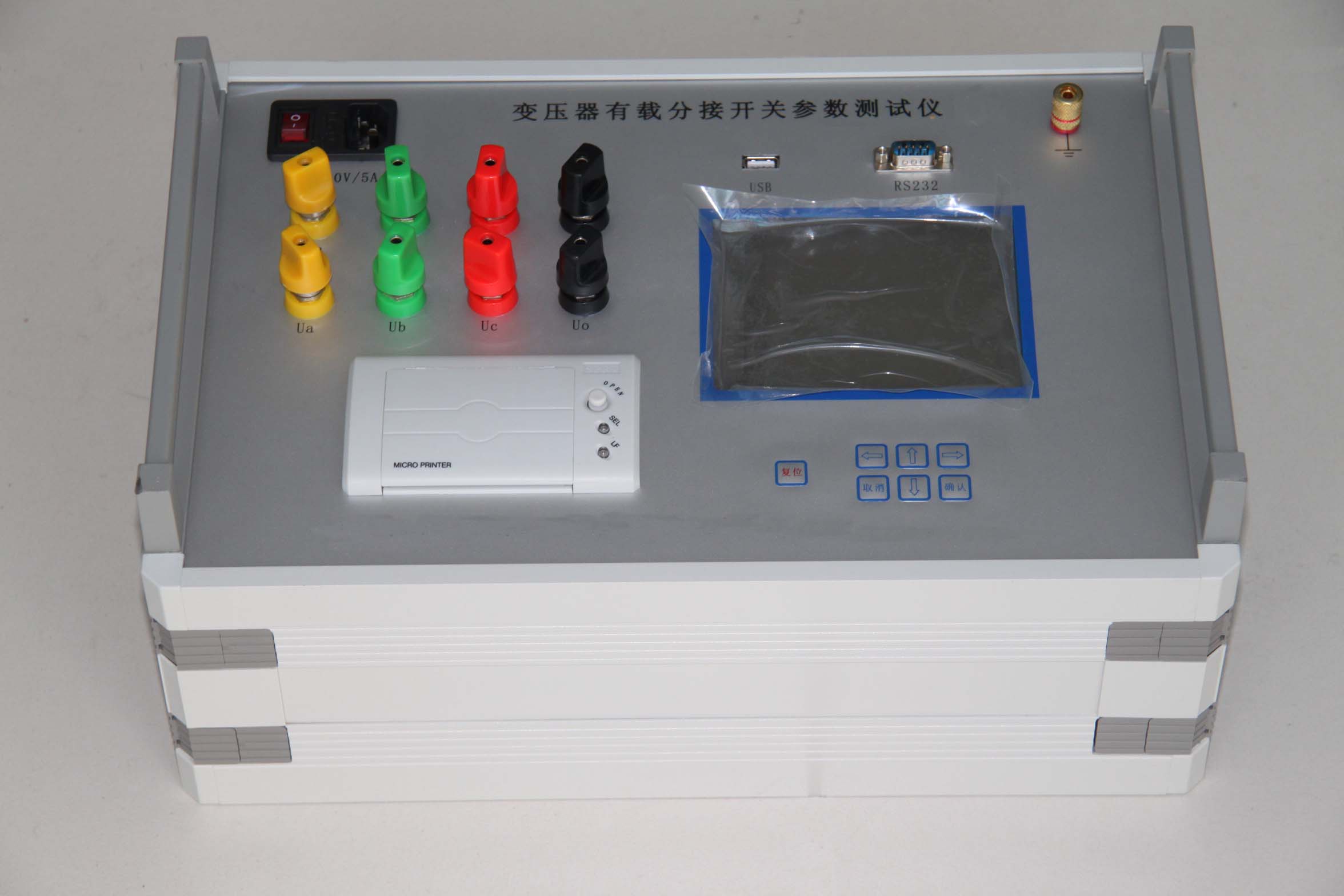

有载分接开关参数测试仪操作说明

文章来源： 日期：2026-04-03

一、仪器接线

1. 无绕组接线方法

将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上。

黑色测试钳接到中性点上。

测试线的另一端分别接到仪器对应的端子上。

注意：带绕组测试与不带绕组测试相比，动作时间长，约3-7 ms。

2. 调压侧绕组Y型接线中性点引出的变压器的接线方法

拆去被测变压器的三侧引线。

将非测试端（通常为中压侧、低压侧）分别三相短路接地。

将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上。

将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上。

3. 调压侧绕组Y型接线中性点没有引出的变压器的接线方法

中性点无法引出，需每两相一测试。

例如测A、B两相，接线方法如图3B所示，把C相当作中性点。

操作步骤和带绕组测试方法相同，液晶屏上一次只显示两组波形和数据。

过渡电阻值换算：设测量值为R’，实际值为R，两相测量时R＝1/3R’（单相测量时则R＝1/2R’）。

待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。

4. 调压侧绕组Δ型接线的变压器的接线方法

测试接线方法同图3。

操作步骤和数据的分析和其它变压器测试方法一样。

过渡电阻值换算：设测量值为R’，实际值为R，两相测量时R＝R’，单相测量时R=2/3 R’。

二、开机界面

接好线路，打开电源进入开机界面。

按下“参数设置”按键，进入“参数设置”界面，可进行参数的设置和修改。

进入“数据测试”可以进行过渡电阻和过渡时间的测试。

进入“历史数据”可以查看仪器存储的历史数据。

进入“系统设置”可以进行时间设置，仪器校准和删除记录等。

注意：“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。

三、参数设置界面

从开机界面进入“参数设置”转入测量参数设置界面。

当前选项为“测量电流”按钮，按下文本框可以改变当前选项。

按下任意文字或文字后的文本框可切换修改的选项。

参数修改完毕后按“保存”键可保存数据，按“取消”转回到开机界面。

参数说明：

测量电流：测试过程中仪器输出的恒定电流。

测量方式：有绕组（连接在变压器绕组上）或无绕组（单独的有载分接开关）。

测量方向：绕组当前调压方向，1表示正向调压，0表示反向调压。

分接位置：变压器当前分接头位置，共1~9个分接位置。

触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作，即仪器的“灵敏度”。

试品序号：用户自行定义的分接开关的编号。

四、数据测试界面

从开机界面按下“数据测试”转到数据测试界面。

当前选项为“测试”按钮，按下后界面左半部分显示实时测得的仪器接线柱A0、B0、C0之间的电阻。

测量时应待电阻值稳定后再按下“动作开关”按钮，同时开始捕捉开关的动作。

测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。

触发完成后按下“波形分析”按钮可进入波形分析界面。

五、波形分析界面

顶部显示Ra, Rb, Rc为过渡电阻（两条电阻标尺之间的电阻平均值）。

每条曲线的右下方显示的是过渡时间（两条时间标尺之间的时间差）。

屏幕右侧为6个波形分析按钮，用于改变标尺位置来分析波形。

按钮功能：

时间：在“时间”和“阻值”之间循环切换标尺。

标尺1：在“标尺2”、“波形”和“标尺1”三个状态之间循环切换。

左移：左移标尺或波形。

右移：右移标尺或波形。

放大：对波形进行放大操作。

缩小：对波形进行缩小操作。

返回：返回到触发完成界面。

六、数据管理界面

从开机界面进入历史记录转入数据管理界面。

按“上翻”“下翻”键选择记录，到达页首/页尾时自动翻页。

按下“分析”按钮转入波形查看界面，按下“打印”按钮可打印当前记录，按“返回”键返回到开机界面。

七、波形查看界面

从“数据管理”界面下按下“分析”键可进入“波形查看”界面。

“波形查看”界面与“波形分析”界面操作相同。

八、系统设置

从开机界面进入系统设置转入系统设置界面。

当前选项为“时间设置”按钮，按“返回”转回到开机界面。

系统设置功能：

时间设置：修改系统时间，方法同参数设置里的触发电平。

仪器校准：出厂前仪器校正所用，设有密码，用户请勿使用。

删除记录：删除当前所有历史记录。

触摸校准：对触摸屏进行校准，依次按下界面中校准圆圈的圆心。
