一、概述

1. 常规用途

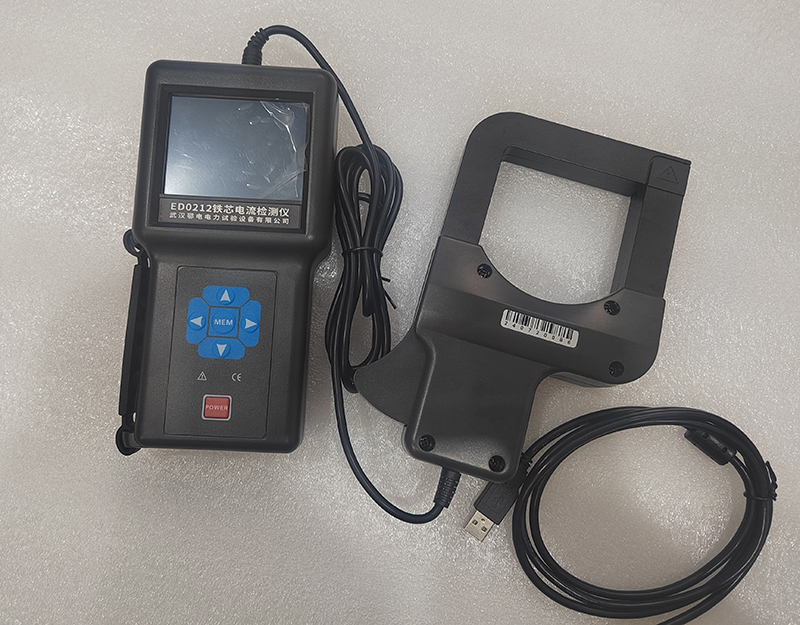

为满足变压器铁芯电流的精准测量需求，本公司研发了抗干扰变压器铁芯接地电流测试仪。该仪器采用前沿技术，具备高效率、体积小、重量轻等优势。由ARM处理器全程控制，实现自检、数据处理及显示等功能的自动化。其测量精度卓越，操作简便，专为变电站、发电厂设计，用于变压器、电抗器等电气设备的铁芯与夹件泄漏电流测试。凭借CT双层磁屏蔽技术与零输入阻抗电流测量技术，该仪器几乎不受外界磁场、电场干扰，确保了测量数据的高精度、高稳定性和高可靠性。

2. 安全事项

本仪器适用于户内、户外环境，但需避开雨淋、腐蚀气体、尘埃、高温等恶劣场所。

使用前务必详尽阅读本手册。

操作者应具备一般电气设备或仪器的使用常识。

本仪器为高精密设备，需避免剧烈振动。

仪器的维修、维护和调试应由专业人员执行。

测试过程中，严禁拆卸和移动测试夹。

3. 依据标准

变压器铁芯接地电流测试仪遵循以下标准：

GB50150-2006《电气装置安装工程电气设备交接试验标准》

GB6587-86《电子测量仪器环境试验总纲》

GB6593-86《电子仪器质量检定规则》

DL/T 596-2005《电力设备预防性试验规程》

DL/T 846-2004《高电压测试设备通用技术条件系列标准》

GB1094.1-GB1094.6-96《外壳防护等级》

二、产品信息

1. 突出优势

专为变电站、发电厂设计，精准测量变压器铁芯接地电流。

采用32位高速DSP技术，实现快速测量、准确读数及超量程指示。

ARM技术加持，中文图形界面，操作直观便捷。

抗干扰能力出众，确保数据准确可靠。

支持英文、数字和汉字输入功能。

内置超大容量锂电池，现场使用便捷，典型工况下可连续工作10小时以上。

测试程序简单高效，仪器自动完成测量。

菜单设计友好，显示数据清晰易读，阳光下亦可清晰显示。

配备万年历功能，数据存储容量高达1000组，关机数据不丢失。

支持USB存储，便于存储和传送测试结果，供后续查阅编辑。

2. 供电方式

本仪器采用交直流两用供电模式：

不插入专用电源适配器时，由内置锂电池供电。

插入专用电源适配器后，自动切换为交流供电模式，并同时为仪器充电。

3. 技术指标

工作电源：

交流：AC220V±10%，50Hz±1Hz（专用电源适配器）

直流：内置14.8V/2.6AH锂电池

电流输入阻抗：0Ω

电流量程：0-10A（AC）

频率：50Hz（专用于工频50Hz信号测量）

准确度：

磁场干扰B 5GS时：±1%±3个字

磁场干扰B 10GS时：±1%±3个字

磁场干扰B 15GS时：±1%±3个字

磁场干扰B 20GS时：±2%±3个字

最小分辨率：0.1mA

采样速率：1次/秒

电流有效值显示：9999.9mA

内部数据存储：1000组

显示：正显液晶显示屏，阳光下清晰可见

工作温度：-10～50℃

环境湿度：≤80%RH，无结露

储存条件：-20℃~60℃，≤95％RH，无结露

体积：长285mm×宽250mm×高120mm

整机净重：3.3Kg（含电池）
