电动绝缘绳测试架详细解析

文章来源： 日期：2026-03-24

一、核心功能

耐压测试

原理：通过施加高压（如110kV/0.5m）模拟实际工作条件，检测绝缘绳的绝缘性能。

标准：符合《DL/T 1476-2023 电力安全工器具预防性试验规程》，确保测试结果权威可靠。

意义：避免绝缘绳因电压过高击穿，保障电力系统安全运行。

多电压等级适配

电压范围：支持10kV至110kV绝缘绳测试，覆盖中低压到高压场景。

电极间距调节：电极间距可在400mm、500mm、600mm范围内任意调节，满足不同规格绝缘绳的测试需求。

长绳测试能力

单次测试长度：≥50米，支持分段或整体耐压试验，提高检测效率。

适用场景：适用于长距离输电线路的绝缘绳检测。

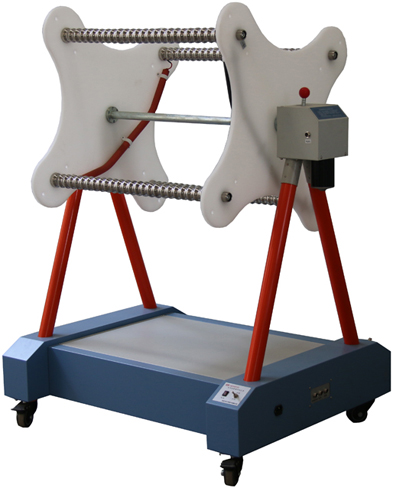

二、结构设计特点

紧凑轻便

尺寸与重量：支架总高约1.45米，采用高强度绝缘材料（如进口复合绝缘板材），减轻重量同时保证结构稳定性。

移动便捷：底部配有脚轮，便于在场地内灵活移动；非固定摆放设计，适应不同测试环境。

稳定配重系统

水袋配重：支架底部设有水袋，注水后提供稳定配重，防止测试过程中倾倒。

高耐压支撑：对大地采用高耐压绝缘杆作为支撑，确保支架在高压下的稳定性。

人性化操作设计

电动绕绳：采用调速电机，绕绳速度（0-20转/分）可根据需求灵活调节，适配不同测试场景。

脚踏开关：通过脚踏开关实现绕绳正反转控制，解放双手，节省人力。

离合器与自锁功能：绝缘绳轮盘具备自锁功能，确保测试过程中位置固定；离合器设计便于试验完成后快速拆卸绝缘绳。

三、安全保护措施

多重防护机制

过压/过流保护：配备智能保护系统，防止测试过程中电压或电流异常损坏设备或绝缘绳。

急停按钮：紧急情况下可立即停止测试，保障操作人员安全。

材料安全性

电极材质：采用SUS304不锈钢材质，挤压抛光成型，表面光亮不损伤试品。

绝缘板材：试验电极板采用高强耐高压复合绝缘板材，具有防潮、防火、高耐压重复性好等特性。

环境适应性

温湿度范围：可在-25℃至+40℃、湿度≤90%RH（不结露）的环境下连续工作。

抗风抗震能力：配备重物袋配重（选配），提升支架抗风抗震能力，适应野外作业需求。

四、应用场景

电力系统绝缘检测

高压输电线路：检测绝缘绳在高压环境下的绝缘性能，确保带电作业安全。

变电站维护：定期检测绝缘绳，预防因绝缘老化导致的安全事故。

电力工器具预防性试验

安全工器具检测：按照《DL/T 1476-2023》要求，对绝缘绳进行预防性试验，延长设备使用寿命。

质量验收：在绝缘绳采购或入库前进行耐压测试，确保产品质量符合标准。

野外作业与应急抢修

便携性优势：支架轻便且配有脚轮，便于快速部署至野外作业现场。

快速检测：支持长绳测试和快速装卸设计，提高应急抢修效率。

五、技术参数示例（以HYJYS-H型号为例）
