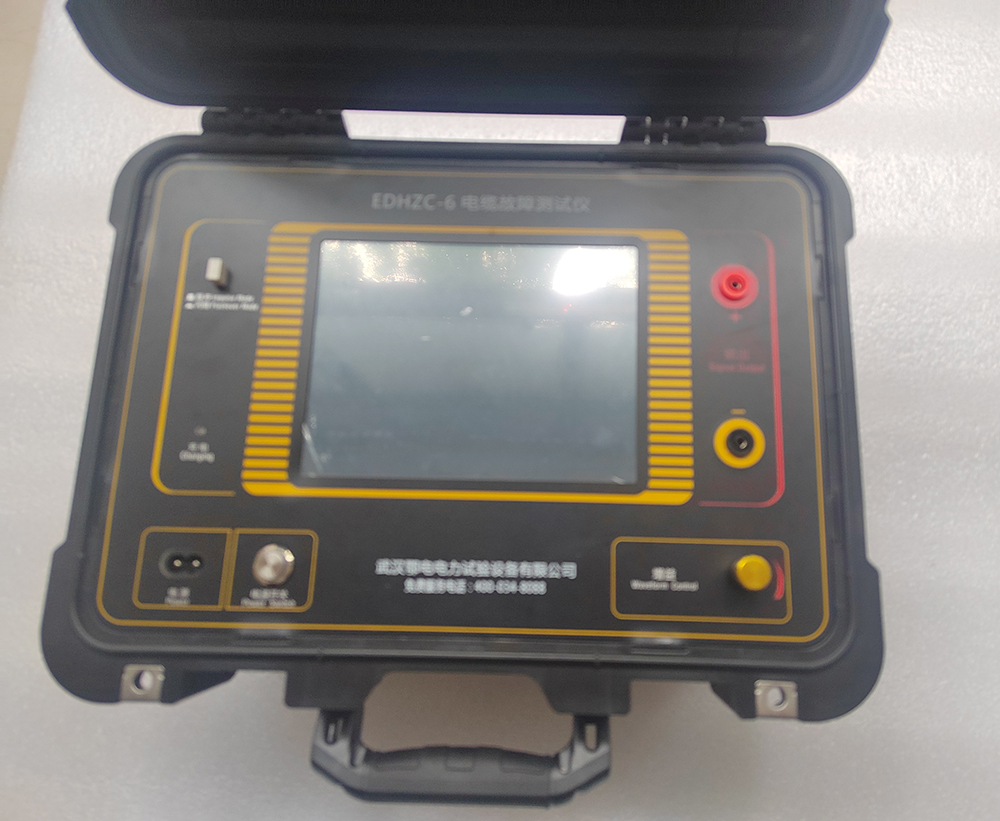

电缆故障测试仪功能详细介绍

文章来源： 日期：2026-03-23

一、产品概述

电缆故障测试仪是专为工业级电力行业设计的一款先进测试设备，它结合了工控嵌入式计算机平台系统、网络服务业务和USB通信技术，极大地提升了仪器的功能性和使用价值。该设备特别适用于日益增多的地埋电缆故障测试，提供了一套独特且多方案的解决方案。整套系统严格遵循中华人民共和国电力行业标准《DL/T849.1～DL/T849.3-2004》，并获得了制造计量器具许可证，是国家电网和南方电网的合格供应商产品。系统主要由系统主机、故障定位仪和电缆路径仪三部分组成，能够全面测试电力电缆的各类故障，寻测电缆路径和埋设深度，同时也适用于铁路机场信号控制电缆和路灯电缆的故障测试。

二、产品特性

先进平台与软件：采用国内领先的工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，配备专业的电缆故障测试软件。

大屏幕触摸显示：配备12.1英寸大屏幕触摸系统，支持触摸笔和触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电，方便现场测试。

工程铝合金机箱，防震防潮，确保设备在恶劣环境下的稳定性。

高速稳定通信：采用最新的USB通信接口，信号采集稳定，主机可自动选择五种采样频率（最低6.25MHz，最高达100MHz），自适应脉宽，满足不同长度电缆的测试要求，减少粗测误差，提高测试精度。

波形分析与处理：软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形，便于准确比较分析。

双游标移动可精确到0.15米，提高测试精度，减少误差。

远程技术服务：主机支持WIFI接收功能，专用3G软件可实现专家远程现场实时测试技术服务，专家可远程操控用户主机（选配）。

配备手机安卓版测试软件，提供随时随地及时、准确的波形分析和交流指导。

内置学习资源与报告生成：内置现场波形和现场实物接线图，利于现场测试比对和日常学习。

能自动生成测试报告，方便用户记录和整理测试数据。

精确定点技术：精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，为快速准确查找电缆故障提供有力保障。

轻便高压放电部分：高压放电部分采用全新的8.4kg高频高压电源，替换传统的65kg试验变压器和操作箱，适用范围广，真正实现综合轻便化。

三、测试仪技术指标

测试范围：

可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括开路、短路、低阻、高阻泄漏、高阻闪络性故障。

可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

可测量长度已知的任何电缆中电波传播的速度。

可测试电力电缆埋设路径及埋设深度。

显示与存储：

显示方式：12.1英寸工业级液晶触摸屏（XP操作平台）。

存储空间：固定8G。

测试方法与操作：

测试方法：低压脉冲法、冲闪电流法、直闪电流法。

操作方式：双操作，触摸笔兼触控鼠标。

测试距离与精度：

测试距离：不小于60km。

最短测试距离（盲区）：0-5米或无盲区。

精确定点误差：±0.2m。

测试误差：系统误差小于±1%。

分辨率：V/fm（V为传波速度m/μs）；软件游标0.10米。

采样频率与电源：

采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz。

电源与功耗：AC 220V±10%，不大于15W；DC 12V（7AH），不大于20W。

待机时间：可连续使用6小时左右。

主机规格：

主机重量：7kg。

外形尺寸：180mm×300mm×400mm。

工作温度：-20℃～﹢40℃，相对湿度80%。

路径仪技术指标：

信号频率：15KHz正弦波。

输出功率：Pomax≥100W。

输出阻抗：Zo=Zc(电缆特性阻率)。

震荡方式：断续。

工作条件：同上。
