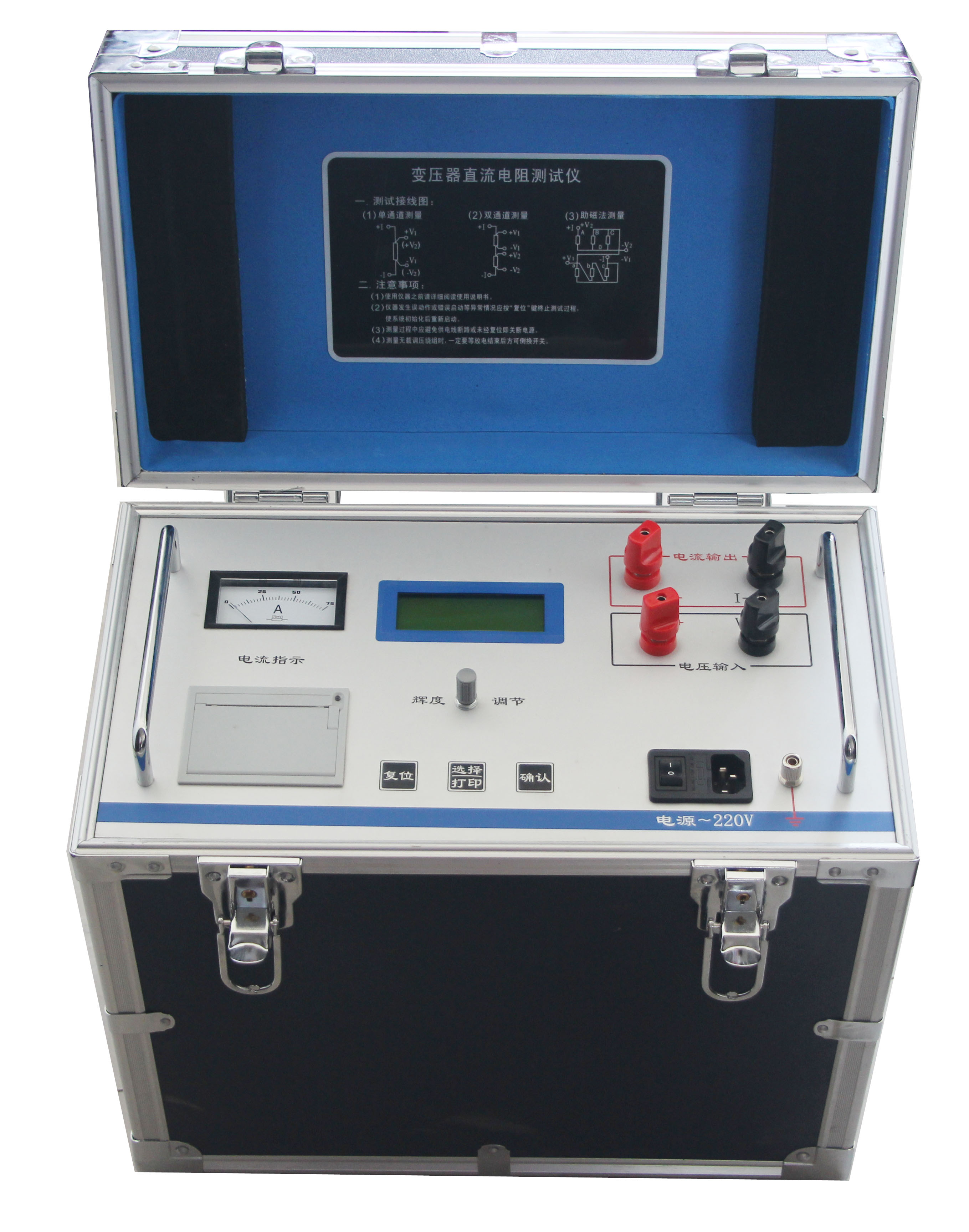

直流电阻测试仪详细说明

文章来源： 日期：2026-03-18

一、概述

变压器直流电阻测量是变压器制造、出厂试验、安装、大修、分接开关调整、交接试验及电力部门预防性试验中的核心检测项目。通过测量直流电阻，可全面评估变压器绕组接头的焊接质量、匝间绝缘状态、分接开关接触可靠性、引出线完整性及并绕导线断股风险。本仪器采用新一代电源技术，具备体积小、重量轻、输出电流大、重复性好、抗干扰能力强等优势，由高速单片机实现全自动化控制，集成自动放电及报警功能，确保测试精度与操作安全性，显著提升变压器直流电阻的测量效率。

二、安全措施

操作前准备：使用前需详细阅读本手册，熟悉操作流程及安全规范。

环境适应性：避免在雨淋、潮湿、腐蚀性气体或强电磁干扰环境中使用。

物理防护：防止仪器遭受剧烈振动或撞击，确保测试线连接稳固。

专业维护：仪器维修与调试须由专业人员执行，严禁非授权操作。

放电安全：测试完成后，需等待放电报警声完全停止后方可关闭电源并拆除测试线。

档位切换：测量无载调压变压器时，切换档位前必须确认放电指示报警音已停止。

测试过程：严禁在测试过程中移动测试夹或供电线路，避免接触不良或电弧风险。

三、性能特点

（一）核心控制与操作优势

高速单片机控制：实现全自动化测试流程，操作简便，减少人为误差。

立式机箱设计：结构紧凑，便于现场搬运与操作，适应不同测试环境。

中文菜单与打印功能：点阵式液晶屏显示中文菜单，支持测试数据打印输出，便于记录与分析。

（二）电源与输出性能

高频开关电源技术：输出电流大，可满足大中型变压器直流电阻测量需求，提升测试效率。

智能化功率管理：自动调节功率输出，确保仪器始终工作于最小功率状态，降低内部发热，延长使用寿命，同时节约能源。

（三）保护与安全功能

反电势保护：有效抑制反电势对仪器的冲击，确保测试过程安全可靠。

声响放电报警：放电状态通过声音清晰提示，避免误操作，保障人员与设备安全。

（四）响应速度与适应性

快速响应能力：可在测量状态下直接转换有载分接开关，仪器自动刷新数据，无需重复测试。

抗干扰设计：适应复杂电磁环境，确保测试数据稳定性与重复性。

四、应用场景

变压器制造与出厂试验：检测绕组焊接质量与匝间绝缘状态。

安装与交接试验：验证分接开关接触可靠性及引出线完整性。

大修与预防性试验：评估变压器运行状态，提前发现潜在故障。

电力设备维护：定期检测多股导线并绕断股风险，确保电网安全运行。

五、操作流程（简述）

接线：按说明书连接测试线与变压器绕组。

设置参数：通过中文菜单选择测试电压、电流等参数。

启动测试：仪器自动完成充电、测量与放电过程。

读取结果：液晶屏显示测试数据，支持打印输出。

关机与拆线：确认放电完成后再关闭电源并拆除测试线。
