数字综合移相器说明

文章来源： 日期：2026-03-16

一、概述

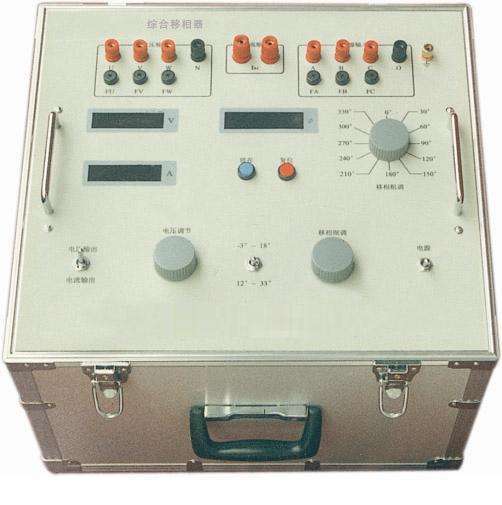

数字综合移相器是一款集成变压器移相技术与数字测量技术的新一代便携式电工仪器，由变压器式移相器、数字式相位显示仪、电压电流数显表、输出电压调节单元、移相细调单元及电源等模块组成。其核心优势包括：

高精度移相：调节精度高，读数直观准确；

灵活输出：电压输出可调，适应不同测试需求；

便携耐用：全密封结构，坚固可靠，适用于野外及现场环境。

二、用途与适用范围

移相功能：实现0~360°范围内任意角度的超前或滞后移相。

技术原理：

采用三相三芯柱变压器，Y0接线方式，每相设四个等边绕组，交叉连线形成六边形结构，共十二档（每档30°），三相同步调节；

细调模块由三只同轴自耦变压器与电容组成，确保三相输出在0~360°范围内同步平衡调节。

应用场景：

满足高精度单相及三相交流功率、相位仪表的测试校验；

适用于电度表检定装置及其他需要精确相位控制的场景。

三、使用方法

准备工作：

检查面板B3、B4保险管是否完好；

关闭电源开关A7，将电压调节旋钮A10调至最低位；

连接三相四线（A、B、C、O）输入电源至面板B1。

负载连接：

连接电压输出（U、V、W、N）至负载，确保负载功率不超过设备最大输出功率。

通电操作：

合上外部闸刀，打开电源开关A7，电源指示灯A8亮，表头A1、A2、A3点亮；

预热约30秒后，调节电压输出旋钮A10至所需值。

移相调节：

粗调：旋转移相粗调旋钮A4至目标档位（每档30°）；

细调：

使用细调选择开关A9选择方向（向上：顺时针调节1圈移相150°；向下：逆时针调节1圈移相150°）；

调节移相细调旋钮A11，配合A9实现连续细调；

每档粗调后，将A9拨向上方，顺时针调节A11增加相位显示；

显示与锁定：

通过复位按钮A5在表头A1显示当前移相角度；

按锁存按钮A6锁定显示值，需重新显示时按A5复位。

四、注意事项

电气安全：

输出N点严禁与输入零线连接；

机壳接地柱必须可靠接地，确保操作安全。

保险丝使用：

设备使用5A熔丝作为短路和过载保护，严禁替换为其他规格。

环境干扰处理：

若环境干扰导致无输出时表头A2、A3不为零，记录偏差值并在测试结果中扣除。

故障排查：

通电后无显示时，立即断电检查输入保险，若正常则联系厂家维修。

保修服务：

保修期一年，非人为损坏免费维修，人为损坏提供优惠服务。

五、总结

数字综合移相器以高精度、便携性和易操作性为核心，适用于电力、计量等领域的高精度相位控制需求。严格遵循操作规范及安全注意事项，可确保设备长期稳定运行及测试结果的准确性。
