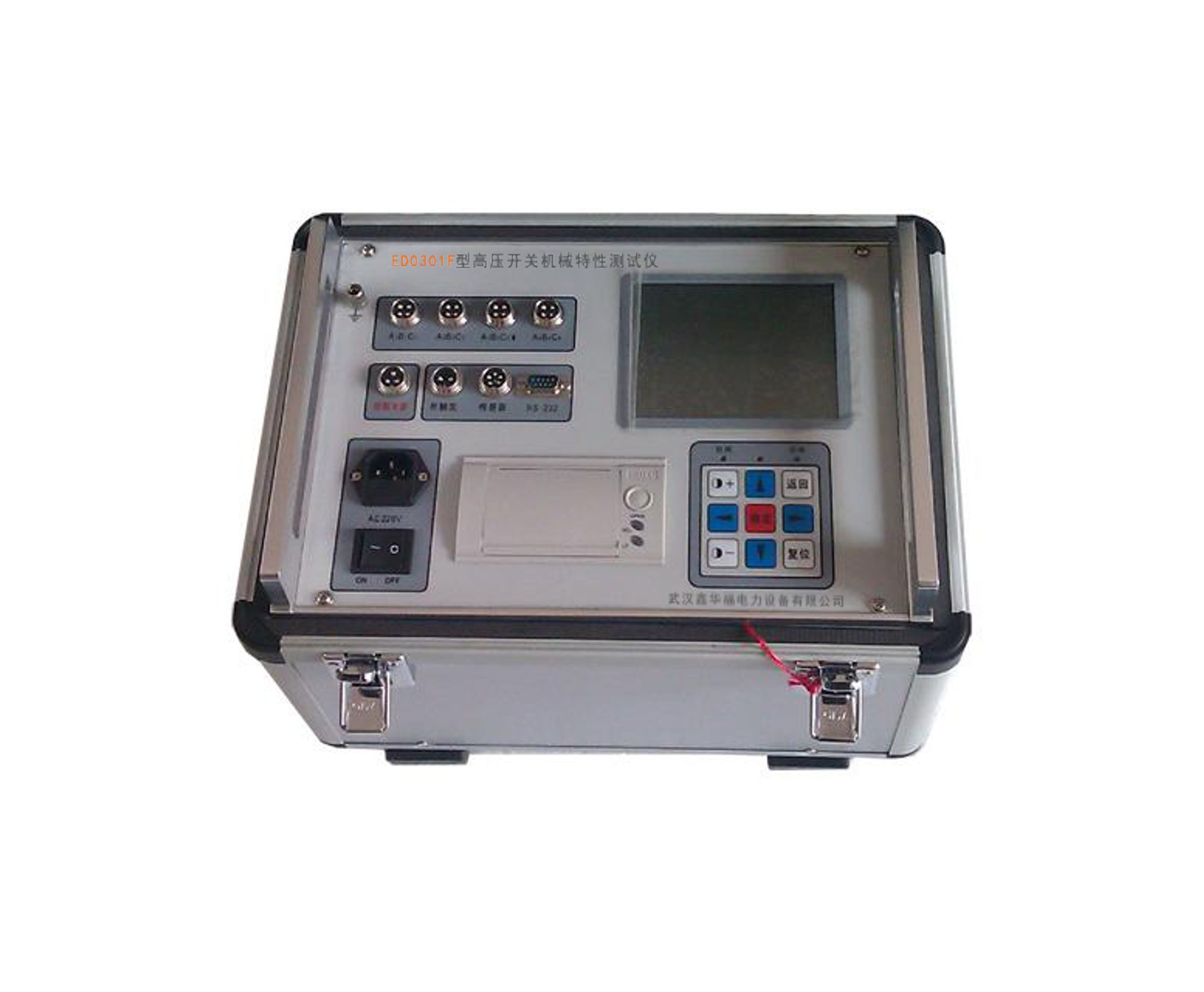

高压开关机械特性测试仪产品详解

文章来源： 日期：2026-03-09

一、产品概述

高压开关机械特性测试仪是专为电力系统高压开关（真空、六氟化硫、少油、多油等类型）设计的机械特性参数测试设备，适用于500kV及以下电压等级的开关检修与试验。该仪器具备测量数据稳定、抗干扰性强、接线便捷、操作简单等特点，可自动完成断口状态识别、合分闸操作提示、图形分析等功能，是高压开关检修试验的首选工具。

二、核心功能

自动断口状态识别与操作提示

自动识别断口分、合闸状态，并根据参考断口状态提示用户进行对应的合、分操作，避免误操作。

独立6断口检测：可实时监测并提示各断口连接状态，方便用户快速排查接线问题。

大容量数据存储与显示

机内存储100组测试结果，支持历史数据回溯与分析。

320×240大屏幕液晶（LCD）显示：高级灰屏设计，阳光下不反光、不黑屏，图文及汉字菜单操作提示，界面友好，操作简便。

图形化分析与直观测试

同屏显示波形与测量数据：实现时间-行程、时间-电流等特性曲线的实时分析，测试过程更直观。

延时保护功能：断路器动作后自动切断线圈电压，保护断路器及测试仪器免受损坏。

多模式测试功能

电动/手动分合测试：支持手动触发与电动控制，适应不同测试场景。

高/低电压试验：自动寻找最低分、合闸电压，验证开关在极限电压下的动作可靠性。

重合闸试验：可完成合分、分合、分合分等复杂动作参数测量，评估开关重合闸性能。

真空接触器（单线圈）参数测量：满足特殊类型开关的测试需求。

三、设备故障排除方法

开机液晶屏不亮

步骤1：更换电源保险，若仍不亮，立即关闭电源并返厂维修。

注意：内部有高压电，严禁自行打开仪器面板！

更换打印纸后无显示

原因：打印纸为热敏纸，需确保正反面放置正确。

操作：将打印纸翻转后重新安装。

断口状态显示异常

现象：断路器分闸时，仪器显示合闸状态。

排查步骤：

情况1：拔掉断口线后仪器恢复分闸状态。

原因：断口线短路或接线错误。

操作：用万用表蜂鸣档检查断口线是否短路，或重新接线。

情况2：拔掉断口线后仪器仍显示合闸状态。

原因：断路器漏电。

操作：用万用表交流档检查断路器漏电情况，排除漏电后换其他断口测试；若无漏电，则设置A2为主断口后重新测试。

断路器不动作

现象：接好测试线后，仪器发出分合命令但断路器无动作。

排查步骤：

步骤1：检查仪器电压设置是否正确。

步骤2：用万用表（DC1000V档）检测电源输出是否正常。

合闸储能测试：按“→”键，用红线与黑线接万用表测试。

分闸储能测试：按“←”键，用绿线与黑线接万用表测试。

步骤3：若电压输出正常，检查断路器控制回路及机构是否卡涩；若无电压输出，返厂维修。

四、产品优势

高精度测试：自动识别断口状态，支持多参数同步测量，数据稳定可靠。

安全防护：内置延时保护、漏电检测等功能，确保操作人员与设备安全。

智能化操作：大屏幕中文菜单、图形化分析，降低操作门槛，提升测试效率。

多功能集成：覆盖电动/手动测试、高低电压试验、重合闸试验等全场景需求。

五、应用场景

高压开关检修试验：验证开关分合闸时间、速度、同期性等机械特性。

新设备投运前检测：确保开关在额定电压下动作可靠，避免安全隐患。

故障排查与分析：通过图形化数据快速定位开关机械故障，指导维修。

高压开关机械特性测试仪以精准、安全、高效为核心，为电力系统高压开关的检修与试验提供一站式解决方案，是电力运维人员的得力助手！
