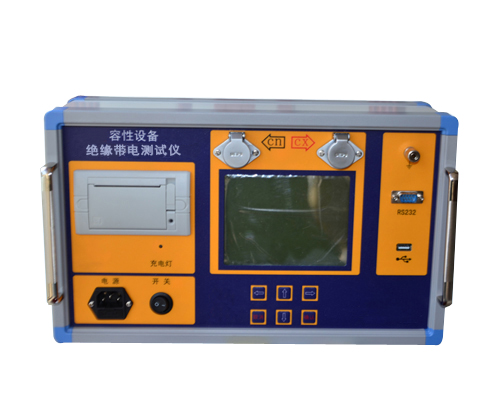

容性设备绝缘带电测试仪介绍

文章来源： 日期：2026-03-09

一、概述

在变电站中，高压电气设备的绝缘状况监测至关重要，主要存在两种监测方式：在线监测与便携式带电检测。在线监测虽能实时捕捉绝缘异常特征，实现自动化管理，但成本高、安装复杂且需定期维护。相比之下，便携式带电检测方式以其投资少、针对性强、安装维护简便等优势脱颖而出。只需在电气设备上预先安装取样单元，即可利用便携式带电检测仪器进行定期检测，及时发现绝缘缺陷，延长停电预试周期，甚至可替代在线监测方式。容性设备绝缘带电测试仪（简称“仪器”）在技术先进性和使用便捷性上均超越传统检测系统。

该仪器采用全新设计，克服了现有带电检测系统的不足，集多种测试功能于一体，既能进行电容型设备的相对介损测量，也能进行绝对介损测量。它主要用于对运行中的电流互感器（CT）、电容式电压互感器（CVT）、耦合电容器等设备的电容、介损值及末屏电流等参数进行带电检测，以准确评估设备绝缘状态。

二、仪器功能及特点

高性能双CPU架构：采用32位浮点DSP与32位ARM双CPU方案，确保数据采集迅速且测量精度高。

灵活测量模式：同时具备相对测量与绝对测量功能，可根据现场实际情况灵活选择，满足不同检测需求。

高精度外置式穿芯电流传感器：

穿芯式结构，就近安装于设备旁，末屏引线无断口且短，彻底消除末屏开路安全隐患。

传感器输入阻抗低，能承受10A工频电流及10KA雷电流冲击，满足在线检测严苛条件。

高速AD多路同步采样与数字信号处理：

采用高速AD进行多路同步采样，结合FFT和数字滤波技术，确保计算结果重复性好，不受谐波干扰，抗干扰能力强。

大容量锂离子电池供电：内置大容量锂离子电池，支持连续工作8小时以上，便于随身携带进行测量，不受现场电源限制。

微型热敏打印机：内置微型热敏打印机，可随时打印测量结果，方便数据记录与报告生成。

智能电源管理与充电系统：

内置电源管理及充电系统，无需外置充电器，插入AC220V后自动充电并切换至交流供电，操作简便。

电量实时显示，低电量时报警提示充电，确保仪器持续可用。

大容量数据存储：内置存储器可保存400条测量数据，同时支持U盘扩展存储，满足大量数据存储需求。

丰富接口与可扩展性：

配备RS232和U盘接口，方便数据传输与设备升级。

可方便升级为RS485接口，适应不同通信需求。

智能节能设计：长时间无操作时自动关闭液晶屏背光，节省电量，延长仪器使用寿命。

实时时钟与大屏幕显示：

内置实时时钟，确保测量时间准确无误。

采用大屏幕点阵液晶显示器，显示效果清晰，操作界面直观明了，提升用户体验。
