串联谐振试验装置核心解析

文章来源： 日期：2026-03-04

一、核心原理

串联谐振试验装置基于LC串联谐振原理，通过调节变频电源输出频率，使回路电感（L）与被试品电容（C）满足谐振条件：1/(2π√LCX)

此时回路阻抗最小，电流最大，试品上电压可达励磁变压器输出电压的Q倍（Q为品质因数，通常为几十至一百以上）。该原理实现了用小容量电源产生高电压，显著降低试验设备体积和重量。

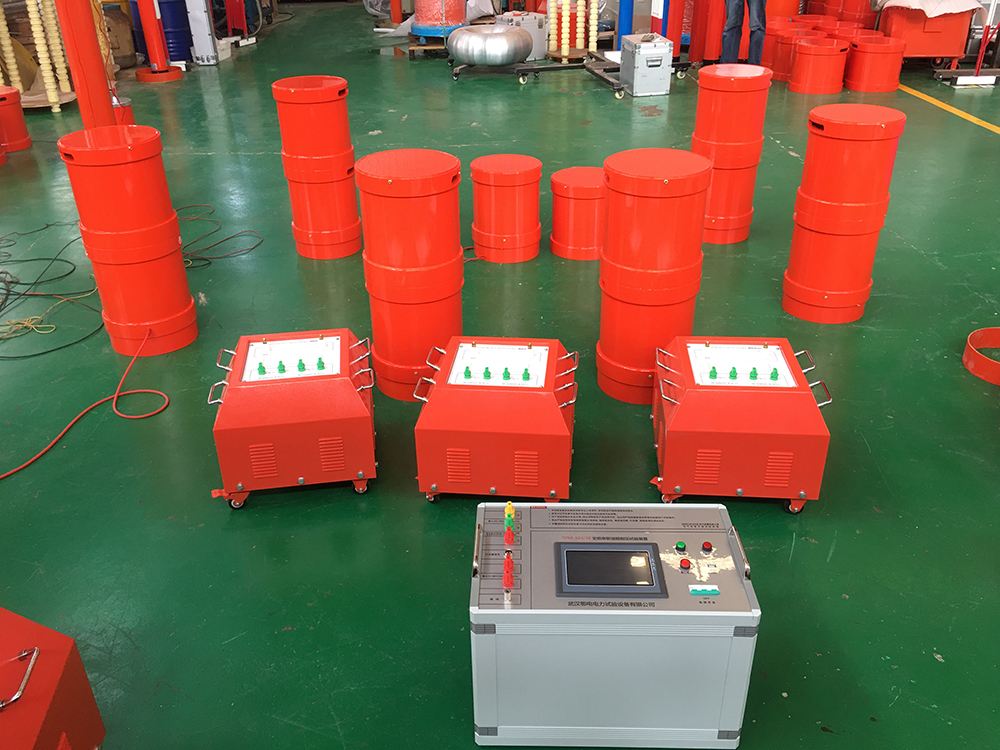

二、系统组成

变频电源

功能：将工频电源（220V/380V）转换为频率可调（20-300Hz）、电压连续可调的正弦波电源。

特点：集成操作、保护、控制、监测功能，支持20kW以下便携箱式与20kW以上控制台式设计。

励磁变压器

功能：将变频电源输出电压升压至试验所需电压等级（如1000kV），并隔离高压与低压侧，保障操作安全。

高压电抗器

功能：与被试品电容构成串联谐振回路，采用干式环氧树脂浇注结构，支持串联/并联组合以适应不同试品电容。

电容分压器

功能：并联于被试品两端，精确测量谐振高压，分压为低压信号供测量系统使用，同时提供过压保护信号。

补偿电容器（选配）

功能：当被试品电容量较小时，并联补偿电容器以增大回路总电容，确保谐振频率在装置有效工作范围内（如30-300Hz）。

三、技术优势

电源容量需求低

试验所需电源功率仅为试验容量的1/Q，例如Q=50时，电源容量需求降低98%。

设备体积与重量小

省去笨重的大功率调压装置和工频试验变压器，重量仅为传统设备的1/5-1/10，便于现场搬运。

输出电压波形纯净

谐振式滤波电路将波形畸变率控制在≤1%，有效防止谐波峰值引起的试品误击穿。

安全保护机制完善

过压/过流保护：动作时间≤1微秒，保护值可整定。

闪络保护：试品击穿时电路立即脱谐，回路电流降至正常值的1/Q，避免故障点烧伤。

零位启动保护：电压输出控制旋钮不在零位时禁止系统启动。

智能化操作

自动调谐：30-300Hz自动扫频，显示扫频曲线，分辨率0.01Hz。

试验模式多样：支持“自动调谐+手动调压”“全自动”等模式，推荐“自动调谐+手动调压”以兼顾效率与安全。

数据管理：内置微型打印机，支持试验数据实时保存与查询。

四、应用场景

电力电缆

适用电压等级：10kV、35kV、110kV、220kV、500kV交联聚乙烯电力电缆交流耐压试验。

典型配置：如DFVF3000-132/66型装置，可满足10kV（300mm²）电缆3km的试验需求。

变压器与发电机

适用项目：600MW及以下发电机工频耐压试验（相电容0.1-0.3μF）、电力变压器感应耐压试验。

典型配置：如DFVF3000-176/44型装置，可兼顾发电机母线、主变等设备的试验。

GIS与SF6开关

适用项目：110kV GIS交流耐压试验、SF6开关变频调频串联谐振试验。

典型配置：如DFVF3000-250/200型装置，可满足110kV互感器交流耐压试验需求。

其他电力设备

适用项目：母线、套管、互感器等设备的交流耐压试验。

五、技术参数

六、选型建议

根据被试品电容与试验电压选择型号

例如：测试10kV（300mm²）电缆1km时，可选DFVF3000-44/22型装置（容量44kVA，电压22kV）。

关注核心部件性能

优先选择采用进口功率元件（如美国德州仪器、德国西门子）的变频电源，确保稳定性与可靠性。

评估智能化功能

优先选择具备自动调谐、数据保存、软件校准功能的装置，提升试验效率与数据准确性。

考虑现场适应性

优先选择按军用标准抗振防尘设计、立卧两用全铝合金机箱的装置，适应严酷使用环境。
