励磁系统开环小电流测试仪

文章来源： 日期：2026-03-02

1. 概述

随着我国电源建设的快速发展，发电机单机容量不断提升，额定励磁电压和电流显著增大，励磁系统的安全性成为关键。励磁系统开环小电流试验（开环试验）是静态调试及机组大修中的核心环节，其目的是通过模拟环境验证励磁调节器的控制功能、脉冲触发可靠性、晶闸管完整性及同步信号回路的相序与相位。传统试验需外接380V交流电源、电阻负载及录波器，现场准备繁琐且效率低。

励磁系统开环小电流测试仪通过集成电源变换模块、负载电阻及显示存储装置，实现了测试的数字化、小型化与便携化，适用于励磁系统全面检测、故障快速定位及事故分析，显著提升试验效率与安全性。

2. 规格与技术特性

输出电压：

线电压：50V和100V两档，各自±15%可调

输出波形：50Hz正弦波（自并励方式）；350Hz、400Hz、500Hz正弦波（三机励磁/无刷励磁）

辅助输出：线电压90V

波形显示：直流测量电压

负载阻值：65Ω，400W

波形存储：支持U盘存储与读取

适用场景：

励磁控制系统整流柜开环特性检测

同步信号回路、脉冲输出回路、控制角范围及主回路工作状态验证

励磁系统故障快速定位（如测量回路、同步信号回路、脉冲回路干扰等）

3. 结构与工作原理

3.1 工作原理

测试仪由测试电源、电阻负载及波形录波仪组成：

测试电源：通过电力变换技术将单相电源整流为直流，再逆变为三相交流电源，经功率放大后输出至被测整流柜。

电阻负载：根据晶闸管特性调整阻值（固定65Ω，400W），确保测试稳定性。

波形录波仪：实时录取整流柜输出电压波形，支持U盘存储与后续分析。

3.2 面板说明

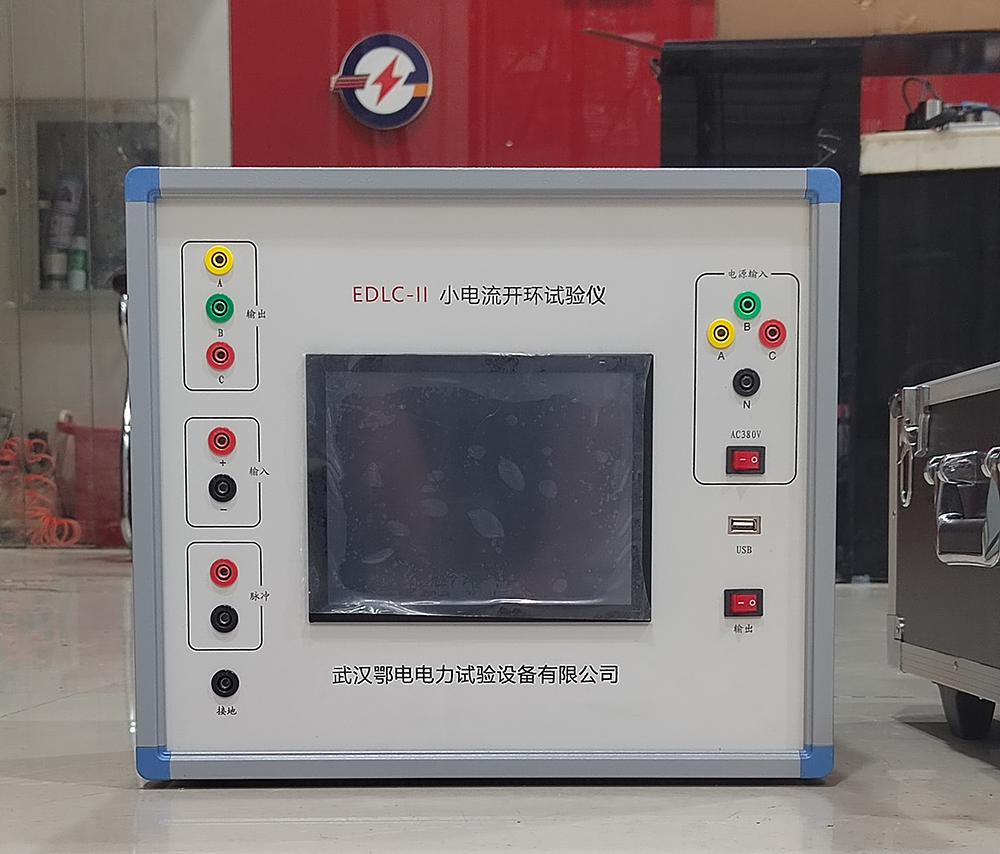

面板布局如图2所示，主要接口与功能：

输出接口：三相交流输出（50V/100V±15%可调，50Hz正弦波）。

直流输入接口：连接励磁调节器功率柜输出直流电压。

USB接口：插入U盘存储波形数据。

AC220V电源插座：外部供电接口。

输出开关：控制交流输出通断。

复位按钮：逆变与采集单元复位。

4. 使用操作说明

4.1 试验接线

三相接线：ABC三相接至可控硅前端（红接正极，黑接负极）。

接地线：确保牢固接地。

电源线：连接220V交流电源。

USB接口：插入U盘，检查连接状态。

4.2 操作流程

开机与界面加载：

打开电源，触摸屏显示系统Logo，加载成功后进入主界面（图3）。

参数设置：

选择功率柜编号（组合列表框）。

设定基准值（100%对应100V线电压，可±15%调整）。

数据采集：

点击“开始采集”按钮，实时显示40ms刷新周期的直流波形。

测试完成后点击“停止采集”。

波形保存：

点击“保存图像”，波形以JPG格式存入U盘；若未检测到U盘，则保存至本机FLASH。

通过“我的设备→NandFlash”查找本地存储的波形文件，后续可复制至U盘。

退出程序：

点击“退出程序”，返回Wince界面；关闭电源，拔出U盘与测试线。

5. 应用价值

效率提升：避免现场复杂接线，缩短试验时间，降低劳动强度。

安全可靠：集成化设计减少人为操作风险，提升试验安全性。

故障定位：快速诊断励磁系统硬件回路故障（如同步信号异常、脉冲干扰等），减少发电机停机时间。

励磁系统开环小电流测试仪以高性能、易操作、强适应性为核心，为电力行业励磁系统检测与维护提供了高效解决方案。
