剩余电流动作特性测试仪详细指南

文章来源： 日期：2026-02-28

一、产品概述

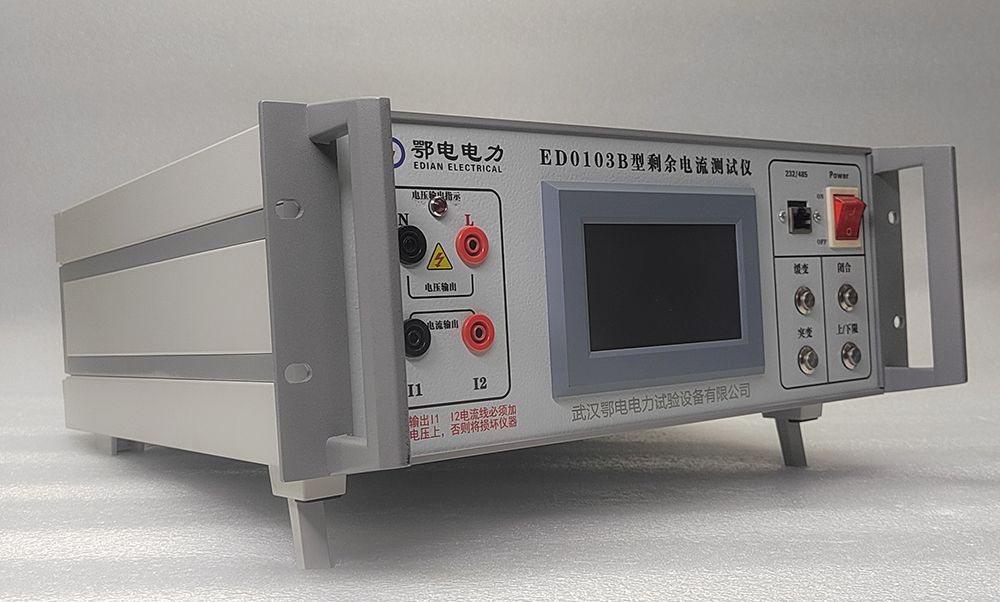

剩余电流动作特性测试仪是专门用于检测漏电保护器（RCD）性能的便携式仪器，可精准测量漏电动作电流、不动作电流及动作时间，确保漏电保护器在故障时可靠动作，保障人身和设备安全。
核心特点：

手持式设计：体积小（195×101×42mm）、重量轻，便于现场或实验室使用。

多档位测试：漏电电流分10档（15-500mA），时间测试范围0-799ms。

高精度显示：16位蓝屏液晶显示，动作时间精度达0.5级。

双模式操作：支持手动/自动检测，适应不同测试场景。

二、技术参数

三、操作指南

1. 手动检测步骤

断开负载：拆开被测漏电保护器的负载引线，避免损坏电器。

开机：按下右上角红色“开/关”按钮，仪表自检，液晶屏显示MANUAL 000ms。

设置参数：

查看漏电保护器铭牌标定值（如额定动作电流30mA、不动作电流15mA）。

按“换档”按钮，左侧指示灯循环点亮，选择对应档位（如30mA档）。

连接测试线：

红色表棒插入“测试线”红色座，黑色表棒插入“地线”黑色座。

黑色鳄鱼夹夹到地线桩上，确保接地良好。

触发测试：

用红色表棒触碰漏电保护器下桩头火线（220V），正常保护器应跳闸。

液晶屏显示分断时间（如MANUAL 50ms），若未跳闸则显示MANUAL fault。

数据记录：对比测试值与铭牌标定值，判断是否合格。

复位：按下绿色“复位”按钮，仪表归零，准备下一次测试。

2. 自动检测步骤

切换至自动模式：按“手动/自动”按钮，液晶屏显示AUTO 000ms。

选择额定动作值（如30mA），若保护器未跳闸，仪表每1秒自动升一档（如30→50→75mA…）直至跳闸。

跳闸后，液晶屏显示实际动作电流及时间（如AUTO 50mA 30ms），左侧指示灯对应档位亮起。

四、注意事项

接线正确性：

红色表棒接火线（220V），黑色表棒接地线桩，严禁接反！

接地桩松动会导致测试失败，需确保接触良好。

电源检查：

若开机后指示灯暗或屏幕无显示，可能是电池电量不足，需更换电池（仪表背面十字螺丝固定后盖）。

使用与保管：

轻拿轻放，避免剧烈振动或摔撞。

远离腐蚀性物质，防止化学侵蚀。

五、维护与保养

定期清洁：用干布擦拭仪表表面，避免灰尘进入引压管或接口。

存放环境：置于干燥、清洁处，避免高温或潮湿环境。

校准建议：长期使用后建议送专业机构校准，确保精度。

总结：剩余电流动作特性测试仪是漏电保护器检测的核心工具，通过手动/自动双模式操作，可快速、精准评估保护器性能。严格遵循操作规范和注意事项，能有效延长仪器寿命并保障测试结果可靠性。
