无局放变频谐振试验系统解析

文章来源： 日期：2026-02-25

一、系统定位与核心功能

无局放变频谐振试验系统是电力设备绝缘性能检测的关键设备，通过变频谐振技术模拟设备在实际运行中的电压条件，检测绝缘材料的局部放电现象及耐压能力。其核心价值在于：

预防性维护：提前发现设备绝缘缺陷（如电缆老化、变压器绕组绝缘损伤），避免运行中突发故障。

合规性验证：满足国际标准（如IEC 60270、GB/T 16927）对局部放电量（≤5pC）和耐压试验的要求。

研发支持：为新型电气设备（如高压GIS、特高压电缆）提供绝缘性能验证平台。

二、技术原理与系统组成

变频谐振原理

串联谐振条件：当电感（L）与电容（C）串联时，回路满足 ωL=ωC1（ω=2πf），此时回路阻抗最小，电流最大，试品两端电压可达电源电压的Q倍（Q为品质因数，通常20~100）。

变频调节：通过调节电源频率使回路谐振，实现“低电压输入、高电压输出”，解决传统试验变压器容量不足的问题。

系统核心组件

无局放变频电源：采用SPWM技术，输出频率可调（30~300Hz）、电压稳定（波动≤±0.5%）的交流电，局放量≤5pC。

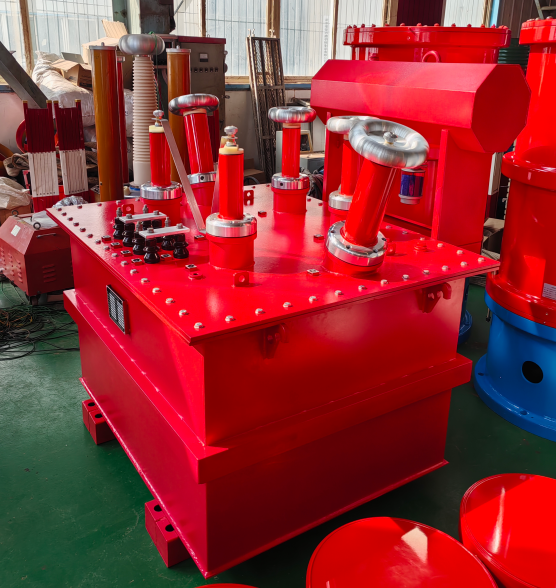

励磁变压器：将变频电源输出电压升至试验所需电压（如35kV），局放量≤10pC。

高压电抗器：与试品电容组成谐振回路，额定电压40kV、电流20A，工作频率50~150Hz。

分压器：并联于试品两端，测量谐振电压并作过压保护，测量精度1.0级。

局部放电检测仪：实时监测试品局放信号，灵敏度≤1pC，支持多通道同步采集。

安全隔离设计

光纤通讯：高压回路与低压控制回路通过光纤隔离，避免电磁干扰及高压击穿风险。

多重保护：过流、过压、闪络保护响应时间<1μs，支持远程控制（操作距离≥50m）。

三、产品特征与技术优势

超低局放量

系统局放量≤5pC（特殊需求可定制≤1pC），确保测试结果不受背景噪声干扰。

外壳采用环氧树脂浇注+玻璃丝缠绕工艺，消除高压端电晕放电。

高自动化与智能化

智能调谐：自动扫描谐振频率，1分钟内完成参数设置。

数据管理：记录试验电压、电流、局放量等参数，生成U/T、I/T曲线及测试报告。

状态自检：实时监测设备温度、湿度、接地状态，异常时自动报警。

宽适用范围

试品类型：变压器、GIS、电缆、互感器、开关、套管、避雷器等。

电压等级：覆盖10kV至1000kV设备，支持电容范围50nF~0.5μF。

环境适应性：工作温度-20℃~50℃，湿度≤85%，海拔≤1000m。

模块化与便携性

功率扩展：单模块5kVA~50kVA，可并联至5000kVA，满足大型变压器试验需求。

车载一体式设计：集成电源、电抗器、控制系统于单一车辆，支持现场快速部署。

四、典型应用场景

电力设备出厂试验

案例：某变压器厂对220kV/1000MVA变压器进行感应耐压试验，试验电压275kV、频率150Hz，局放量≤2pC，验证绕组绝缘可靠性。

输电线路耐压测试

案例：对110kV XLPE电缆（长度10km）进行2.5倍额定电压（264kV）耐压试验，谐振频率80Hz，检测中间接头局放量（15pC），定位绝缘缺陷。

新能源设备检测

案例：风电塔筒用GIS设备（36kV）出厂试验，施加1.73倍相电压（62.28kV）、频率45Hz，局放量≤3pC，满足IEC 62271标准。

轨道交通牵引变压器试验

案例：地铁牵引变压器（25kV/1.5kV）进行100Hz、50kV耐压试验，持续1小时后局放量稳定在2pC，确认匝间绝缘合格。

五、选型与使用建议

选型要点

容量匹配：根据试品电容（C）和试验电压（U）计算所需容量 P=ωCU2×1.1（预留10%余量）。

频率范围：特高压设备需150Hz以上频率以避免铁芯饱和，优先选择宽频（10~500Hz）电源。

便携性需求：现场试验选用车载一体式设备，实验室测试可选分体式高精度系统。

操作规范

试验前检查：确认接地电阻≤4Ω、环境温湿度符合要求、设备连接牢固。

参数设置：根据试品特性选择谐振频率（如电缆推荐80~120Hz）、试验电压（通常1.5~2.5倍额定电压）、持续时间（通常1小时）。

安全防护：试验区域设置警示标识，操作人员穿戴绝缘手套，远离高压端。

维护与校准

定期校准：每年进行第三方校准，确保电压、频率测量精度。

日常维护：每月通电运行30分钟，检查绝缘部件是否受潮；清洁电抗器散热片，避免灰尘堆积。
