油体积电阻率测试仪核心解析

文章来源： 日期：2026-01-13

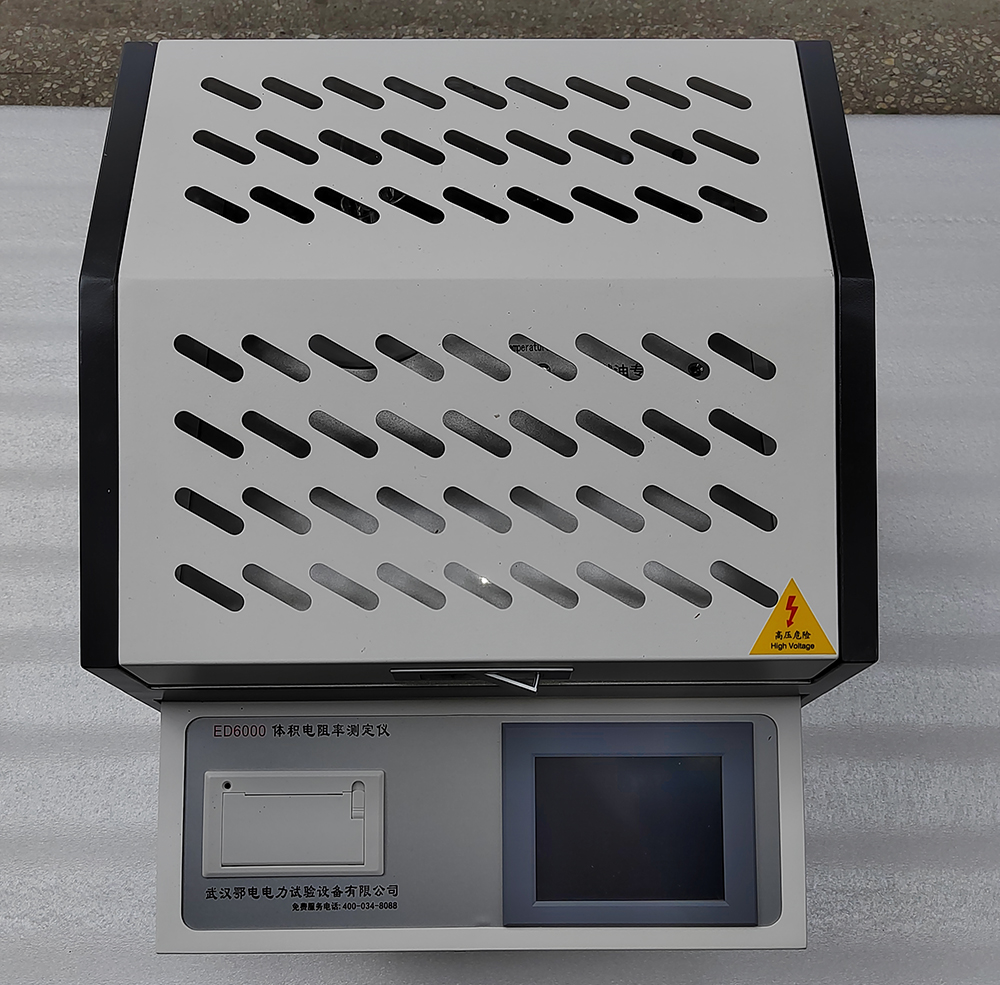

一、产品概述

油体积电阻率测试仪是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》标准设计制造的专用设备，主要用于绝缘油等液体绝缘材料的直流电阻率测量。其采用一体化结构，集成介损油杯、温控系统、测试电桥、高压源等核心模块，结合全数字智能自动化测量技术，配备5.7寸TFT纯彩液晶触控屏，支持全中文菜单操作，测试结果自动存储并打印，无需专业培训即可上手。

二、核心功能与优势

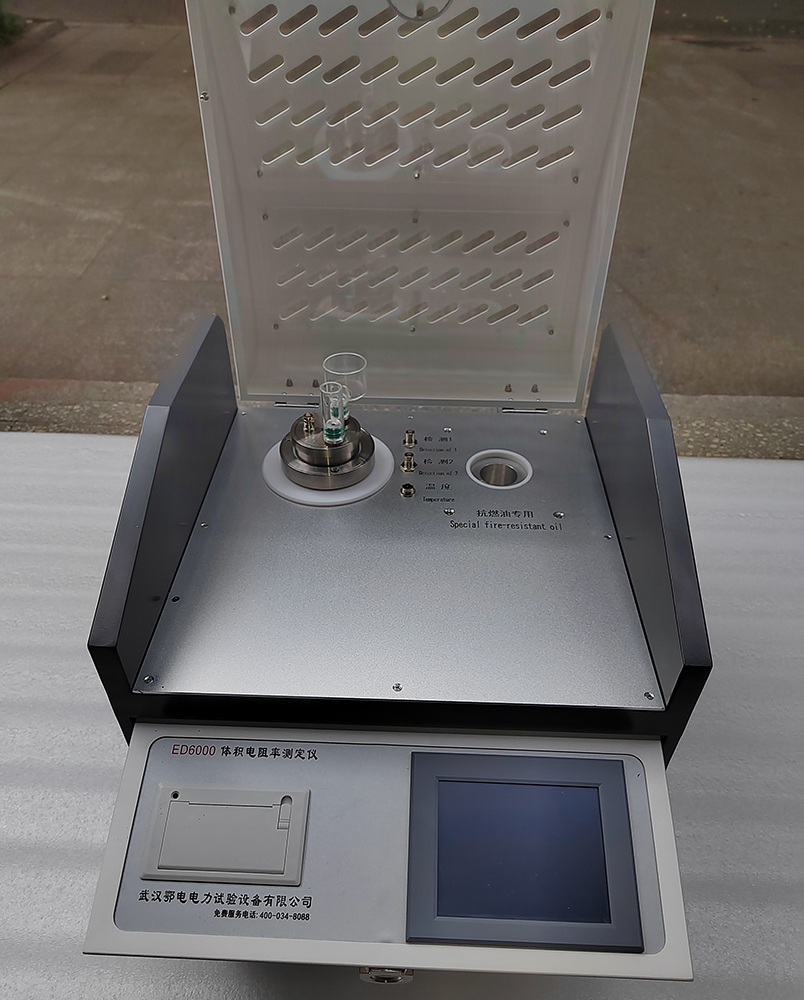

三电极式油杯设计

符合GB/T5654-2007标准，极间间距2mm，有效消除杂散电容及泄漏电流对介损测试结果的干扰，提升测量准确性。

中频感应加热与PID控温

采用非接触式中频感应加热，加热均匀、速度快、控温精准，温度波动范围≤±0.5℃，确保试验条件稳定。

内置限温继电器，温度超过120℃时自动停止加热，防止设备损坏。

高稳定性标准电容器

使用SF6充气三点极式电容，介损及电容量不受环境温湿度影响，长期使用仍能保持高精度。

多重安全保护机制

过压/过流/高压短路保护：快速切断高压并发出警告。

温度传感器失效检测：未连接或故障时提示报警。

限温保护：防止加热过热，保障操作安全。

智能化操作体验

参数设置灵活：温度范围40～120℃，直流电压0～500V连续可调。

自动测试与存储：一键启动，自动完成测试并存储结果，支持打印输出。

实时时钟功能：测试日期、时间随结果同步保存，便于追溯。

空电极杯校准

测量空电极杯的电容量和介质损耗因数，验证清洗与装配状态，校准数据自动保存，确保计算精度。

高性能硬件平台

以RAM9平台为核心，测试速度快、精度高，满足高要求试验场景。

三、关键技术指标

四、使用条件要求

环境温度：0℃～40℃

相对湿度：＜75%

五、应用场景

电力行业：变压器油、互感器油等绝缘油的直流电阻率检测。

化工领域：润滑油、液压油等液体介质的绝缘性能评估。

科研机构：新材料研发中液体电介质特性的研究与分析。

六、操作流程简化

接线与准备：连接电源、油杯及传感器，确保接地可靠。

参数设置：通过触控屏设置目标温度、直流电压等参数。

校准（可选）：执行空电极杯校准，验证设备状态。

启动测试：注入油样，一键开始自动化测试。

结果处理：自动存储数据并打印报告，支持导出分析。

七、选型建议

测量范围：根据油样电阻率预期值选择合适量程（如高电阻率需支持TΩ·m级）。

控温精度：对温度敏感的试验需优先选择PID控温机型。

便携性：现场检测建议选择紧凑型设计（如重量≤20Kg）。

扩展功能：需数据追溯时选择带实时时钟及打印功能的型号。

八、行业标准与认证

符合标准：GB/T5654-2007、IEC 60247等国内外绝缘材料测试规范。

认证要求：通过CE、CMA等认证，确保设备安全性与测量可靠性。

油体积电阻率测试仪以高精度、智能化、安全可靠为核心优势，是液体绝缘材料检测领域的专业工具。其一体化设计简化了操作流程，同时满足严格的标准要求，适用于电力、化工、科研等多场景需求。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
