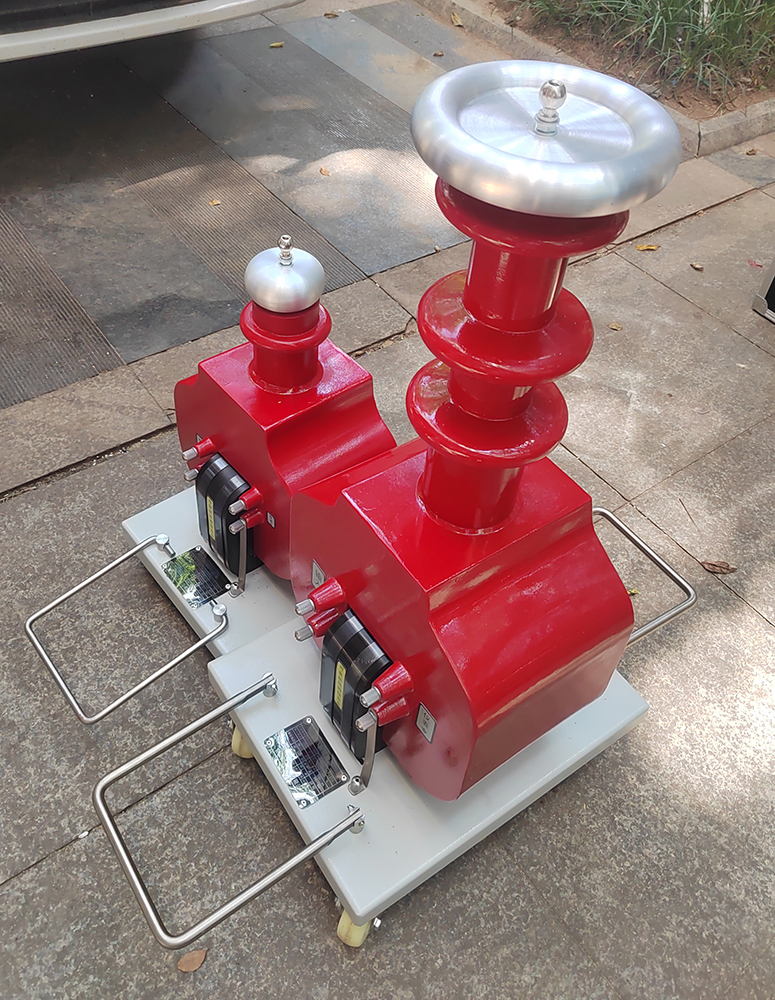

一、产品概述

GTB系列干式试验变压器融合了国外最新先进技术，采用先进的生产设备制造而成。其线圈通过环痒真空浇注成型，并使用CD型铁芯，结合新工艺和新材料，与同容量、同电压的油浸式实验变压器相比，具有显著优势：

轻便小巧：重量轻、体积小，便于携带和使用。

美观耐用：造型美观，性能稳定，无渗漏油问题。

高效安全：有效削弱漏磁，提高绝缘强度和抗湿能力。

应用广泛：特别适用于电力系统及各电力用户在现场检测电器设备的绝缘性能，进行直流耐压及泄漏电流试验，是替代笨重油浸式变压器的首选产品。

二、技术指标

阻抗电压：12%

输出电压波形：工频、正弦波，确保试验的准确性和稳定性。

表面升温：＜55°，保证设备在长时间运行下的安全性。

空载损耗：0.2%～0.35%，低损耗设计，提高能源利用效率。

允许连续运行时间：1小时，满足长时间试验需求。

间续运行时间：连续，可根据需要灵活调整试验时间。

三、使用方法及注意事项

阅读说明书：

使用前，必须详细阅读变压器的使用说明书及配套控制箱（台）的说明书。

根据说明书接好连接线，确保接地线良好接地，保障操作安全。

电源连接：

干式变压器控制箱（台）的电源有交流220V和380V两种，通过调压器输出到变压器的低压侧输入端。

经过变比调整，输出可连续调至额定电压值，满足不同试验需求。

成套设备提供：

考虑到干式试验变压器的安全和高压试验的严谨性，本厂可提供成套设备，包括高压试验变压器、变压器控制箱（台）、分压器、球隙保护器、放电棒、高压油杯、高压硅堆（直流试验用）、数显微安表（直流试验用）等，确保试验的顺利进行。

直流耐压或泄漏电流试验：

进行直流试验时，需将高压硅堆、微安表旋在高压试验变压器的高压输出端上。

逐渐升压，即可进行直流耐压或泄漏电流试验，操作简便快捷。

串级连接使用：

当两台试验变压器作串级连接时，需确保第Ⅰ台和第Ⅱ台的额定输出电压相等，容量之比为2：1。

第Ⅱ台变压器必须放置在绝缘支架上，以保证对地绝缘。

串接时要注意变压器上的标记，使极性连接正确，否则输出电压为零。若A、B接反，会造成高压输出为零，将A、B换位即可解决。

T2试变底盘必须与绝缘支架的托盘联接，确保连接稳固。

独立使用：

当不使用串级式接线时，两台变压器可各自作为独立的干式试验变压器使用，灵活多变，满足不同试验场景的需求。
