变压器试验操作台详细介绍

文章来源： 日期：2026-01-04

变压器试验操作台详细介绍

一、产品简介

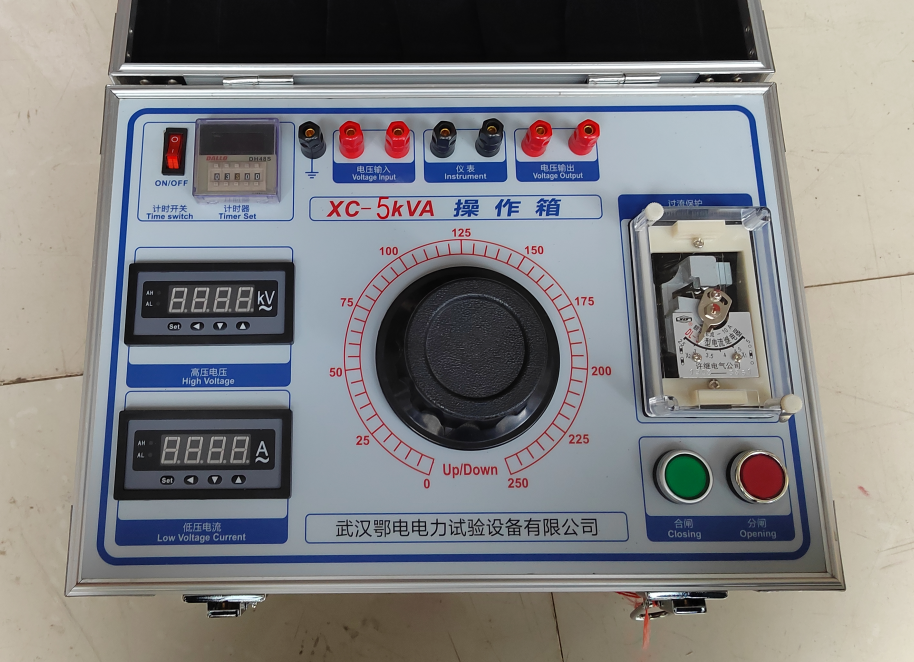

变压器试验操作台（又称全自动控制箱/台、调压器控制装置）是专为轻型试验变压器设计的配套设备，适用于供电企业、大型工厂、冶金、发电厂、铁路等领域的电力维修与高压试验。其核心功能是通过微电子处理技术实现试验流程的自动化控制，支持电压调节、耐压测试、数据记录及安全保护，具备操作便捷、安全可靠、移动灵活等特点。

二、核心功能与技术特点

智能化操作

全中文界面：4.7寸大屏液晶显示，同步呈现电压、电流、时间、状态信息，读数直观。

轻触式按键：所有功能通过按键设定，提升操作安全性与可靠性。

自动测试流程：预设测试参数后，设备自动执行升压、计时、结果判断等步骤，无需人工干预。

高精度测量与校准

全数字校准：摒弃传统电位器调整，采用密码保护的数字校准方式，确保测量精度（电压/电流精度达1.0%FS±3字）。

变比灵活设定：支持按键直接输入试验变压器变比，适配多台不同电压等级的变压器。

安全防护机制

多重保护功能：内置过流保护、零电压启动、欠压复位、工作异常自动复位，防止设备损坏。

高压警示：试验过程中屏幕闪烁高压符号，实时提醒操作人员。

声光报警：试验通过或失败时发出不同声音提示，并记录异常电压值（如过电流、闪络、击穿）。

灵活控制模式

自动模式：支持升压速度智能控制（目标电压80%后减速，90%后进一步减速）、暂停功能（任意点暂停升压/降压）、自动计时与归零。

手动模式：通过按钮控制升压/降压，设备自动判断上下限位，具备过压保护。

远程监控（可选）：支持通讯功能，结合专业软件实现远程数据监控与操作。

抗干扰设计

采用硬件与软件抗干扰技术结合，确保试验中无死机、黑屏、花屏等现象。

三、技术参数

四、应用场景

耐压试验：对电器产品、电气元件、绝缘材料进行规定电压下的绝缘强度测试，考核绝缘水平。

变压器检测：测量空载损耗、负载损耗、变比组别、绕组直流电阻等参数，支持工频/感应耐压及温升试验。

电力维修：用于供电企业、工厂、铁路等领域的设备定期检测与故障排查。

五、操作流程（以耐压试验为例）

接线检查：按规程连接设备与被试品，确保接地可靠。

参数设置：输入试验电压、耐压时间、电流保护值等参数。

启动试验：合上电源开关，按下送电按钮，调压器带电。

升压与计时：缓慢旋转调压器手柄（或按电动升压按钮），升压至设定值后自动计时。

结果判断：耐压时间到后，设备自动归零并显示结果（通过/失败）。

异常处理：如发生过电流、闪络等异常，设备自动断电并报警。

六、优势总结

高效性：自动化流程缩短试验时间，减少人工操作误差。

安全性：多重保护机制与高压警示功能保障人员与设备安全。

灵活性：支持自动/手动模式切换，适配不同试验需求。

扩展性：可选配远程通信、外接分压器校验接口等功能。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
