电缆交流耐压串联谐振装置详解

文章来源： 日期：2025-12-26

一、技术原理与核心优势

谐振原理

通过调节电源频率使电抗器（L）与被试电缆电容（C）发生串联谐振，满足公式：f=2πLC1

此时回路阻抗最小，电压全部加在被试品上，实现“小电源容量产生高试验电压”的效果。例如，系统品质因数（Q值）可达几十至一百以上，变频电源输出电压经谐振放大后，可在试品上产生数倍至数十倍的高压。

核心优势

高效节能：电源容量需求仅为传统工频试验装置的1/10至1/30，显著降低能耗与设备体积。

波形优异：采用SPWM数字式波形发生芯片（频率分辨率16位，20-300Hz范围内细度达0.1Hz）及正交非同步固定式载波调制，输出正弦波畸变率≤0.5%，确保试验准确性。

安全可靠：具备过压、过流、放电、过热及零启动保护，保护响应时间＜1微秒；被试品击穿时回路自动失谐，高压立即降落，无需额外保护装置。

便携灵活：35kV及以下电压等级装置采用模块化设计，单件重量≤30kg（单人可搬运），两件组合≤60kg（双人可搬运）；110kV及以上电压等级可选配电动吊车辅助搬运。

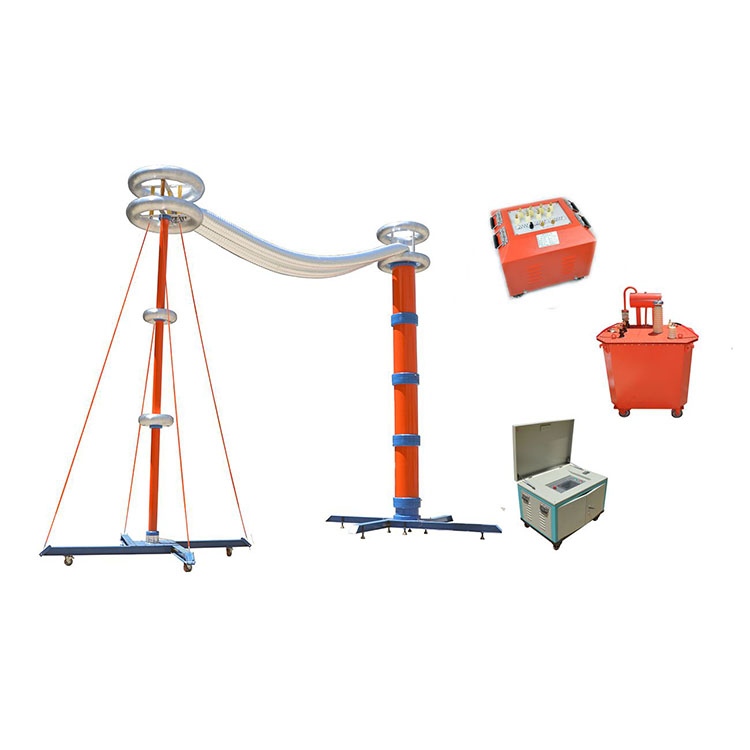

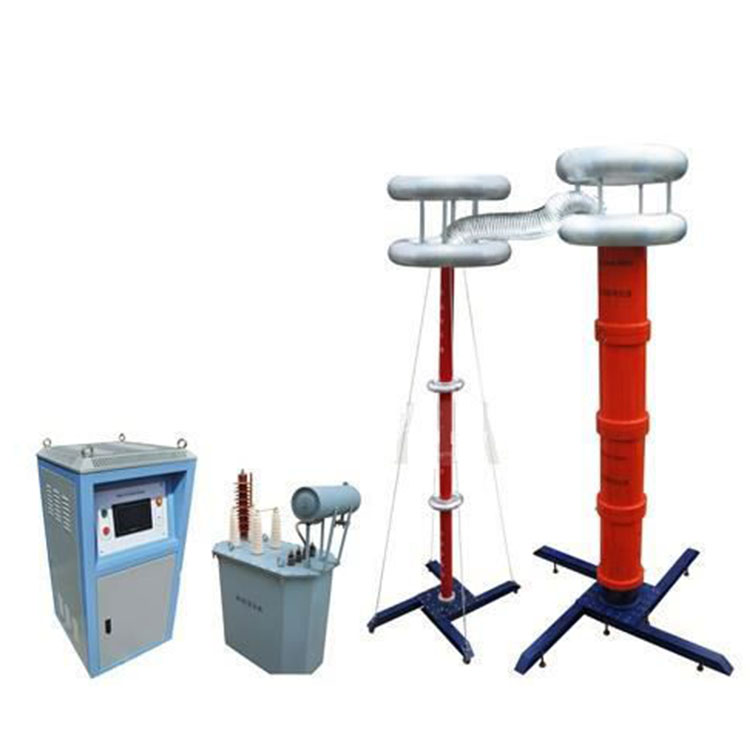

二、装置构成与功能模块

调频调压电源

输入电源：支持220V单相或380V三相供电，适应现场取电条件。

输出特性：频率可调（20-300Hz），电压连续可调，集成操作、保护、控制、监测功能于一体。

励磁变压器

作用：将变频电源输出电压升压至试验所需电压等级，同时隔离高压与低压侧，保障操作安全。

电抗器

35kV及以下电缆：采用干式环氧浇注电抗器，重量轻、体积小、美观可靠，适合现场搬运。

110kV及以上电缆：使用油浸式电抗器，单体重量可能超过100kg，可选配电动吊车辅助安装。

电容分压器

作用：精确测量被试品上的电压，确保试验电压符合标准要求，同时作为过压保护信号采集端。

三、应用场景与试验标准

适用范围

电缆试验：6kV-500kV高压交联电缆的交流耐压试验，覆盖10kV、35kV、110kV、220kV、330kV等电压等级。

其他设备：发电机、GIS和SF6开关、变压器、母线、套管、互感器等电力高压设备的工频交流耐压试验。

试验标准

交流耐压试验：

标准依据：GB 50150-2016《电气装置安装工程电气设备交接试验标准》、DL/T 596-2021《电力设备预防性试验规程》。

试验参数：

电压值：2.5U₀（U₀为电缆额定相电压）。

频率：20-300Hz（推荐30-70Hz谐振频率）。

持续时间：35kV及以下电缆为5分钟，110kV及以上电缆为60分钟。

判定标准：无击穿、闪络或泄漏电流突变。

直流耐压试验（部分旧标准或特殊场景）：

标准依据：GB/T 12706.4-2020《额定电压1kV到35kV挤包绝缘电力电缆及附件》。

试验参数：电压值为4U₀（如10kV电缆试验电压为40kV），持续时间15分钟，泄漏电流三相不平衡率≤20%且无周期性波动。

超低频（0.1Hz）耐压试验：

标准依据：DL/T 596-2021。

试验参数：电压值为3U₀（如35kV电缆试验电压为78kV），波形为余弦方波，持续时间60分钟，判定标准为无局部放电量异常增加。

四、操作流程与注意事项

试验前准备

设备检查：确认装置外观无损坏，各部件连接牢固，参数设置正确。

被试品处理：测量电缆绝缘电阻（如10kV电缆绝缘电阻≥1000MΩ），清洁表面灰尘及油污，拆除无关外接线路。

环境要求：温度5℃-40℃，相对湿度≤80%，试验场地设置安全警示标识，无关人员撤离至安全区域。

试验过程

接线：按说明书连接试验回路，高压端连接被试品高压侧，接地端可靠接地，避免交叉或误接。

升压：启动装置，缓慢升压至试验电压，密切监测泄漏电流变化；若电流突然增大或试品出现放电、异响，立即停止升压并检查。

耐压：保持试验电压至规定时间，持续监测电压、电流稳定性及试品状态。

试验后处理

降压断电：试验结束后缓慢降压至零，切断电源。

放电处理：对电容性试品充分放电≥5分钟，放电顺序为“先接地端，后试品端”，确保残余电荷完全释放。

数据记录：详细记录试验时间、环境参数、试验电压、泄漏电流、试品状态等信息，作为绝缘状态评估依据。

五、典型配置与选型建议

35kV及以下电缆试验

型号示例：DFVF3000-44/22（容量44KVA，电压22KV）。

电抗器配置：22kV×1台（便携式），可满足10kV（300mm²）电缆1KM试验需求。

适用场景：适用于电缆长度较短、试验电压较低的现场环境。

110kV及以上电缆试验

型号示例：DFVF3000-1560/66（容量1560KVA，电压66KV）。

电抗器配置：130kV×2台（非便携式），可满足110kV（300mm²）电缆3KM试验需求。

辅助设备：可选配电动吊车，解决大重量电抗器搬运难题。

六、行业趋势与标准更新

交流耐压取代直流耐压：随着交联聚乙烯（XLPE）电缆的广泛应用，直流耐压试验因空间电荷效应可能导致绝缘损伤，已被交流耐压试验逐步取代。华北电力集团、广东、江苏等电网已强制规定采用交流耐压试验，其他地区标准正在起草中。

超低频耐压试验：适用于长电缆试验，可降低试验设备容量需求，但需结合局部放电检测综合评估绝缘状态。
