电缆振荡波局放测试完整方案

文章来源： 日期：2025-12-24

一、试验标准与目的

标准依据

依据IEC 60270《高压设备局部放电测量》及国家电网相关规程（如Q/GDW 11316-2014《电力电缆线路状态检测技术规范》）。

试验目的

非破坏性检测：在不损伤电缆绝缘的前提下，评估10kV电缆绝缘状态。

局放定位：通过振荡波技术检测电缆本体、接头及终端的局部放电，定位缺陷位置。

风险预警：提前发现绝缘老化、受潮、机械损伤等隐患，避免突发故障。

二、试验仪器与原理

核心设备

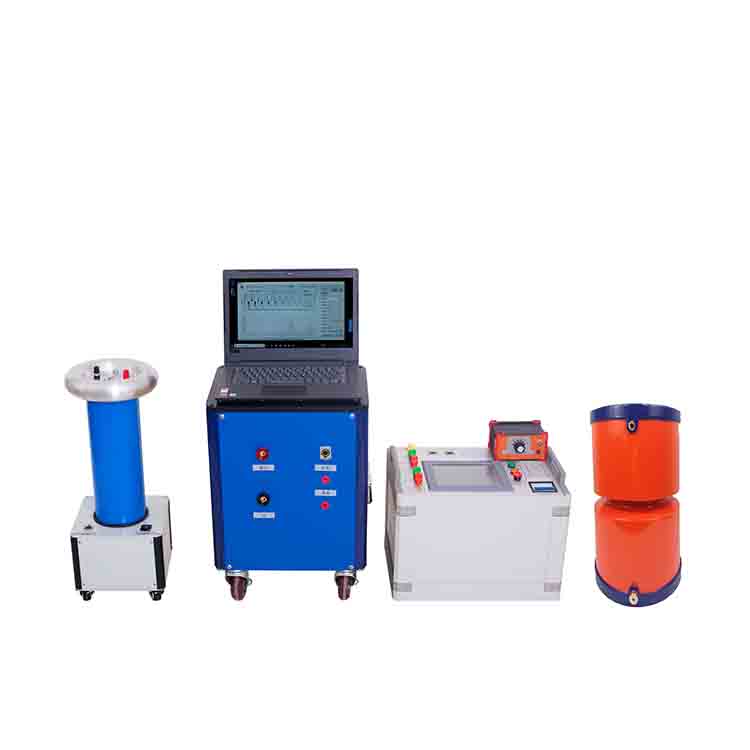

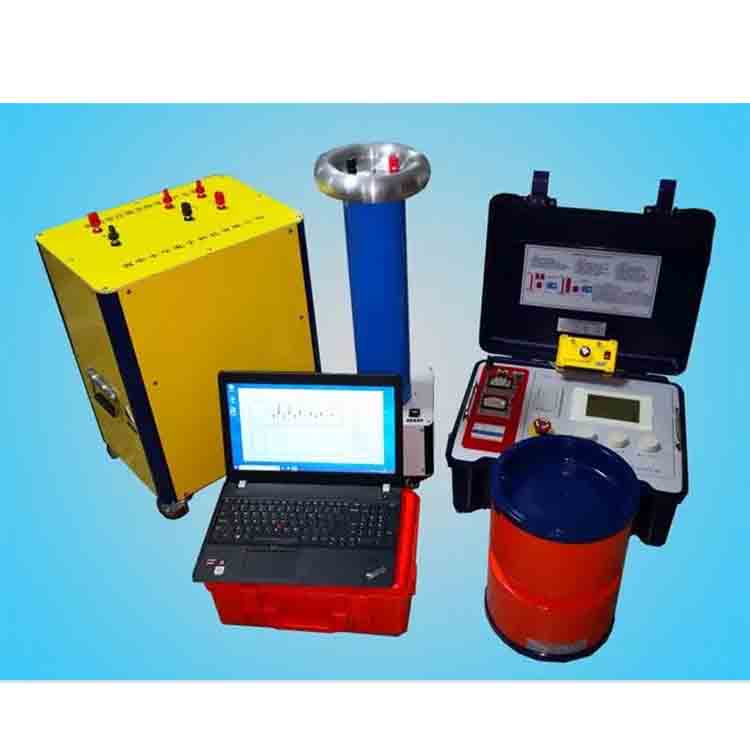

电缆振荡波局放检测系统：含高压单元、控制盒、校准仪、传感器、笔记本电脑及附件。

辅助工具：10kV放电棒、接地线、220V电源、绝缘垫、安全围栏、标示牌。

测试原理

充电阶段：交流电源在数秒内将电缆充电至额定电压（U0）。

谐振振荡：闭合快速开关S，电缆与空心电感（L）构成串联谐振回路，产生50~1000Hz振荡波（接近工频）。

局放检测：振荡波衰减过程中，局放脉冲信号被传感器捕获，通过行波法定位故障点，计算电缆电容（C）及损耗因数。

品质因数（Q）：回路Q值通常为30~100，确保信号衰减可控（0.3~1秒内完成）。

三、试验内容与步骤

1. 被测电缆要求与测试前准备

断电与接地：电缆断电后充分放电，两端悬空并布置安全围栏。

设备拆除：移除电缆接头处的PT、避雷器等附件。

清洁与绝缘：擦拭电缆头，确保与接地部位绝缘距离≥50mm。

参数收集：记录电缆长度（L）、型号、投运日期等，明确测试方式：

单端测试：50m ≤ L ≤ 6km；

双端测试：L > 6km。

2. 振荡波局部放电试验

2.1 局放校准

校准仪连接：将校准仪接线端夹于电缆线芯与屏蔽层。

参数设置：

输出频率：100Hz；

校准范围：100pC~100nC，覆盖全量程。

注意：高压测试前拆除校准器连线。

2.2 振荡波测试

接线步骤：

高压单元接地；

连接放电棒、控制盒、网线、高压测试电缆；

输入电缆参数（长度、接头位置等）。

加压程序：

启动高压单元，选择相位、显示模式、量程；

逐级加压（0.3U0~1.7U0），每级停留1分钟，保存数据；

放电后换相测试，三相完成后接地。

测试要求：

测量环境噪声（0kV电压下）；

避免地线电晕干扰，确保连接严密；

施工期间暂停测试以减少噪音。

3. 振荡波局放诊断评价

缺陷判定标准：

电缆本体：局放量 > 300pC；

终端：局放量 > 5000pC；

中间接头：局放量 > 500pC。

4. 异常处理决策

绝缘电阻异常：

缩短试验周期，加强跟踪检测；

复测振荡波局放以确认原因。

局放量超标：

带电监测（超声波、红外等）；

缩短带电测试周期，更换超标部件；

解体分析缺陷部件，优化试验规程。

5. 试验时间

每段电缆测试时间：1.5~2.5小时（含接线、加压、数据分析）。

四、人员与职责

工作负责人：

统一指挥试验流程，分配人员任务；

检查设备状态，监督安全措施执行。

主作业人：操作振荡波检测系统，控制加压过程。

辅助人员：

负责脉冲反射仪测距、信号校准；

完成电缆头接线、放电及转相连接。

五、安全措施

高压隔离：

试验前切断电缆电源，确认无电压；

隔离附近带电设备，防止误触电。

现场防护：

装设网状围栏，悬挂“高压危险”标示牌；

专人监护，禁止无关人员靠近。

操作规范：

升压时操作人员站绝缘垫上，防止反击；

加压过程中观察电压波动，异常立即降压；

未经许可不得离岗或从事其他工作。

应急处理：

准备灭火器、急救包等应急物资；

发生异常时立即断电并上报。

六、试验报告与归档

数据记录：包括测试电压、局放量、波形图、缺陷位置等。

报告内容：

电缆基本信息；

测试结果分析；

缺陷类型及处理建议；

试验结论与下次检测周期。

归档要求：原始数据、报告、照片等保存至少3年。

通过本方案，可系统化完成10kV电缆振荡波局放测试，确保检测准确性及操作安全性，为电缆运维提供科学依据。
