电力电缆振荡波局部放电检测试验方案

文章来源： 日期：2025-12-22

一、试验标准与目的

标准依据

《XX电网公司亚运会保供电重要设备准备阶段运行管理工作标准》

IEC 60270《高压设备局部放电测量》

GB/T 3048.12《电力电缆局部放电测量方法》

试验目的

在不损伤电缆绝缘的前提下，检测10kV电缆的绝缘状态及内部局部放电（PD）活动。
定位潜在缺陷（如绝缘老化、接头工艺缺陷、机械损伤等），评估电缆运行可靠性，为保供电提供数据支持。

二、试验仪器与配置

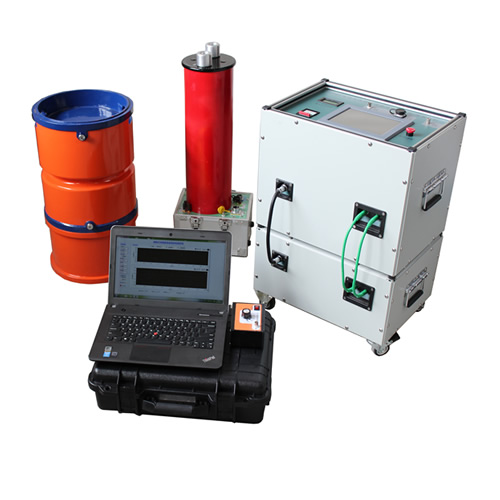

振荡波局放检测仪：SEBAKMT OWTS-M28，生成振荡波电压，采集局放信号，频率范围：50Hz~1000Hz；Q值：30~100；局放灵敏度≤1pC

多功能脉冲反射仪：SEBAKMT Easyflex Com，测量电缆长度及接头位置，测量范围：50m~15km；分辨率：0.1m

电子兆欧表：S1-1054，测量电缆主绝缘电阻，测试电压：2500V；量程：0~100GΩ

局放校准仪：配套OWTS-M28，校准局放检测系统，输出频率：100Hz；校准范围：100pC~100nC

辅助工具：放电棒、高压连接线、安全围栏、绝缘手套等

三、试验内容与步骤

被测电缆准备

断电与安全措施

电缆停电后充分接地放电（≥10分钟），两端悬空并悬挂警示牌。

拆除电缆接头处的PT、避雷器等附属设备，确保测试回路独立。

清洁电缆头，确保与接地部位绝缘距离≥50mm，布置安全围栏。

参数收集

记录电缆型号（如YJV22-8.7/15）、长度、投运日期、历史缺陷记录等。

长度与接头定位

使用Easyflex Com脉冲反射仪测量电缆全长及中间接头位置，误差≤0.5%。

测量要求：

单端测试：电缆长度50m≤L≤3km；

双端测试：L＞3km（需两端同步操作）。

绝缘电阻测试

测试方法

采用2500V兆欧表测量电缆主绝缘电阻（三相分别测试）。

判定标准

绝缘电阻值≥50MΩ，且试验前后变化率≤30%；

若M＜50MΩ或三相差异超标，需进一步分析原因。

绝缘电阻范围（MΩ） 判定条件 处理措施

M＜50 交联电缆 终止试验，检查绝缘受潮或老化

50≤M＜1000 最高/最低差＞5倍（M＜1GΩ）或＞15倍（M≥1GΩ） 缩短试验周期，加强监测

M＜上次试验70% - 排查绝缘劣化原因

振荡波局放试验

3.1 校准流程

校准连接

将局放校准仪接线端分别夹持电缆线芯与屏蔽层。

校准参数

输出频率：100Hz；校准范围：100pC~100nC（步进10倍）。

注意事项

校准完成后拆除校准器连线，避免高压测试时损坏。

3.2 测试接线

高压单元接地

将高压单元接地端与现场主接地网可靠连接。

控制与数据连接

高压开关控制线→控制盒；直连网线→笔记本电脑；高压测试电缆→被测电缆。

参数输入

在软件中录入电缆长度、接头位置、测试电压序列等参数（图4）。

3.3 加压测试程序

启动高压单元

插入高压安全钥匙，开启高压控制开关（绿灯→红灯）。

参数设置

选择被测相位、显示模式（时域/频域）、量程（自动/手动）、加压模式（逐级升压）。

电压序列测试

按0.3U₀→0.5U₀→0.7U₀→0.9U₀→1.0U₀→1.2U₀→1.3U₀→1.5U₀→1.7U₀逐级加压，每级停留2分钟，保存有效数据。

放电与换相

每相测试完成后，用放电棒对电缆充分放电，再测试下一相。

终止条件

三相测试完毕或发现局放量突增（＞5000pC）时，立即降压停机。

3.4 测试要求

环境控制

背景噪声≤50pC（在0kV下测量），若超标需暂停施工或屏蔽干扰源。

连接检查

确保高压测试线与电缆接触良好，避免接触不良引发虚假局放。

数据记录

记录每级电压下的局放幅值、放电重复率、相位分布（PRPD图谱）。

局放诊断与评价

4.1 绝缘电阻辅助分析

结合兆欧表数据，排除绝缘受潮或老化对局放结果的影响。

4.2 局放量判定标准

部件类型 缺陷阈值 处理措施

电缆本体 ＞300pC 定位缺陷点，计划检修或更换

电缆终端 ＞5000pC 立即更换终端，复测局放

中间接头 ＞500pC 紧固接头或整体更换

4.3 图谱分析

正常图谱：局放脉冲幅值低且稳定，相位分布均匀。

缺陷图谱：

绝缘老化：局放量随电压升高显著增加，脉冲集中于电压峰值附近；

接头松动：局放量与电压非线性相关，脉冲分布宽泛；

表面放电：局放脉冲幅值低但重复率高，相位分布对称。

四、异常处理决策

异常类型 处理措施

绝缘电阻异常 缩短试验周期至3个月；结合红外测温、超声波检测综合判断

局放量超标 1. 带电监测：超声波/地电波/红外复测；

紧急处理：更换缺陷部件，复测局放；

解体分析：对严重缺陷接头/终端解体，验证振荡波检测有效性

测试中断 记录中断电压及原因，重启后从上一级电压重新测试

五、试验时间与人员配置

单段电缆测试时间：1.5~2.5小时（含接线、测试、拆线）。

人员分工：

现场指挥：1人（负责安全监督与流程协调）；

高压操作：2人（操作高压单元及放电）；

数据记录：1人（操作软件及记录数据）；

安全监护：1人（检查围栏及接地状态）。

六、安全注意事项

高压安全：

测试区域设置警示围栏，悬挂“止步，高压危险”标识牌；

高压操作时，所有人员距高压单元≥2米，不得触碰被测电缆。

个人防护：

操作人员佩戴绝缘手套、防护眼镜及绝缘鞋；

使用绝缘操作杆进行高压接线。

应急预案：

发生异常时立即按下高压单元急停按钮，断开电源；

现场配备灭火器及急救包，确保应急通道畅通。

方案特点：

标准化流程：严格遵循IEC/GB标准，确保试验合规性；

高精度检测：振荡波频率接近工频，局放图谱与实际运行状态高度吻合；

安全可控：分阶段加压、多重接地保护，降低人员风险；

数据驱动决策：结合绝缘电阻与局放结果，提供量化维修建议。

通过本方案实施，可系统评估10kV电缆绝缘状态，为亚运会保供电提供可靠技术支撑。
