励磁系统开环小电流测试仪介绍

文章来源： 日期：2025-12-18

一、产品概述

（一）研发背景

近年来我国电源建设发展迅猛，在建发电机组单机容量大幅提升，发电机的额定励磁电压和电流不断增大，励磁系统的安全性愈发关键。在早期的静态调试实验以及机组大修试验中，励磁系统开环小电流试验（开环试验）是极为重要的环节。然而，该试验现场准备工作繁琐，为解决这一问题，我们研发了励磁系统开环小电流测试仪。

（二）产品组成

由电源变换模块、负载电阻和显示存储装置构成，实现了励磁系统开环测试的数字化、小型化与便携化。

（三）产品优势

全面检测：适用于励磁控制系统的全面检测，能全面检测励磁系统的同步信号回路的相位和相序、脉冲输出回路接线、控制角的范围、全控桥触发回路及主回路工作情况。

快速定位：可对励磁系统故障进行快速定位，适用于各种型号励磁系统的事故分析，能缩短发电机事故停机时间。

操作便捷：操作方便、安全可靠、性能良好、维修方便，适用于各种型号的励磁控制系统整流柜开环特性。

节省成本：经现场使用，避免了现场试验准备的繁琐工作，大大节约了励磁系统开环试验的时间，提高了现场试验接线的安全可靠性，降低了试验人员的劳动强度。

二、规格和技术特性

（一）输出电压

线电压有 50V 和 100V 两档，各自±15%可调。输出波形方面，50Hz 正弦波适用于自并励方式；350Hz、400Hz、500Hz 正弦波适用于三机励磁、无刷励磁。

辅助输出线电压为 90V。

（二）波形显示

直流测量电压。

（三）负载阻值

65Ω，400W。

（四）波形存储

采用 U 盘进行存储。

三、结构和工作原理

（一）仪器组成

由测试电源、电阻负载和波形录波仪组成。

（二）工作原理

测试电源运用电力变换技术，先将单相电源整流成直流电源，接着逆变成三相交流电源，经功率放大后输出作为被测整流柜的输入电源；电阻负载可依据被测整流柜晶闸管的特性适当调整；波形录波仪能够实时录取被测整流柜的输出电压。

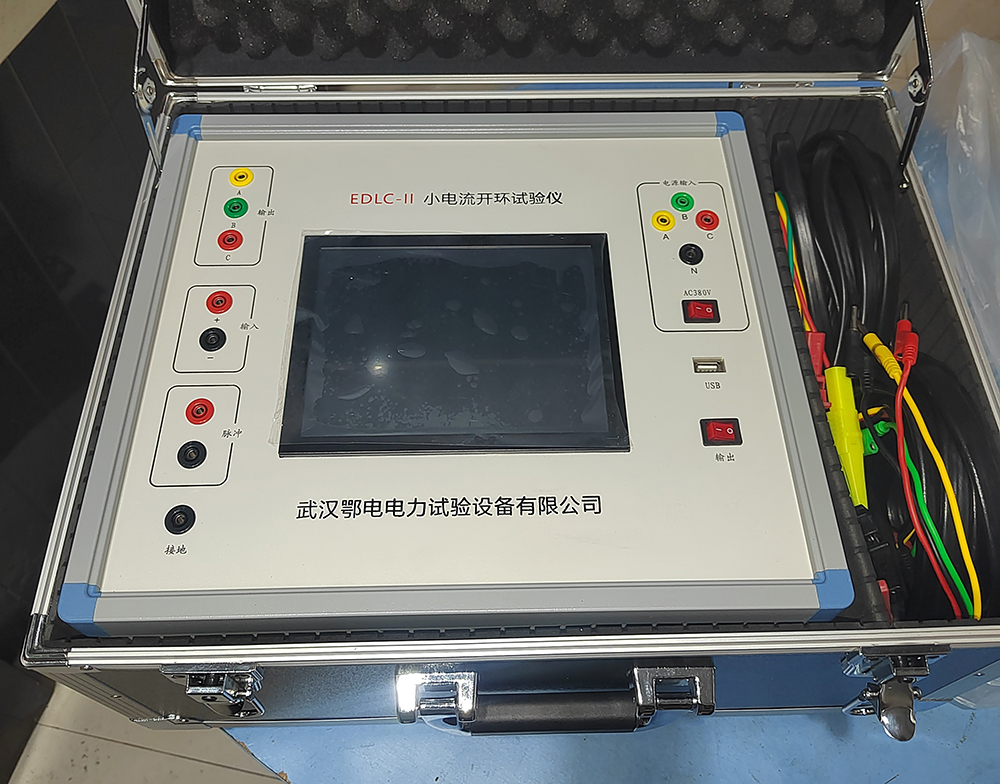

（三）面板组成及功能

输出：三相交流输出，线电压 50V 和 100V 两档各自±15%可调，输出波形为 50Hz 正弦波。

输入：直流输入，即励磁调节器功率柜输出的直流电压。

USB：U 盘插口，用于小电流波形的存储和读取。

AC220V：电源插座，为仪器提供工作电源。

输出开关：控制交流输出的通断，在试验开始和结束时进行操作，保障安全。

复位：用于逆变和采集单元的复位操作，当仪器出现异常或需要重新初始化时使用。
