汽车淋雨试验房：全方位模拟恶劣天气，严苛检验车辆防水性能

文章来源： 日期：2025-12-15

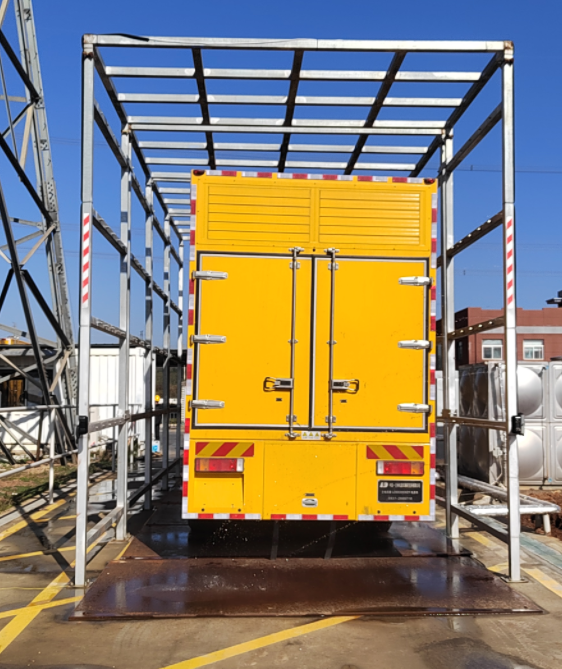

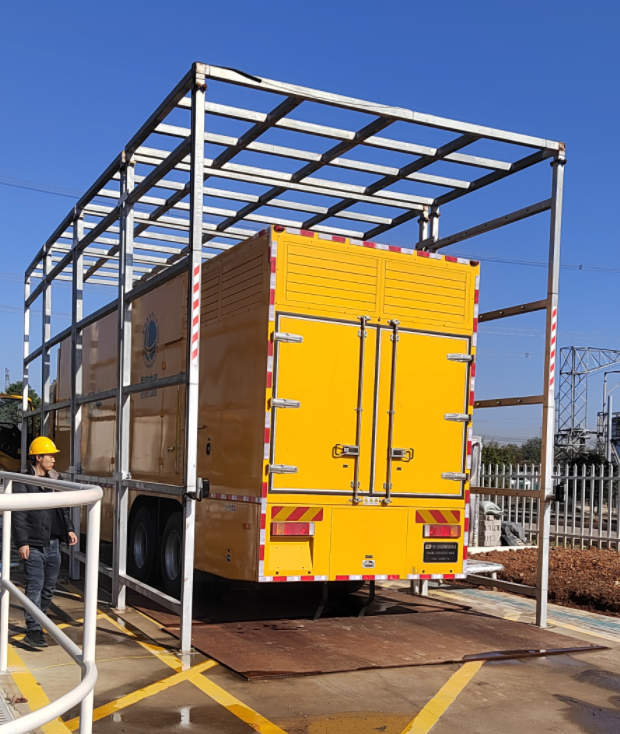

汽车淋雨试验房是汽车制造与检测领域的关键设备，它能够精准模拟各种不同的降雨强度和角度，对各类汽车的外壳和密封件等部件展开全面检测与评估，确保车辆在恶劣天气下具备良好的外壳防水性能。

一、适用范围广泛，满足多元标准

该试验房适用于客车、轿车、货车、冷藏车、环卫车、卡车、消防车、工程车等多种车型。可满足一系列国家和行业标准，包括 QC/T 476 - 2007《客车防雨密封性限值及试验方法》、QC/T 900 - 1997《汽车整车产品质量检验评定方法》、QC/T 449 - 2010《保温车、冷藏车技术条件及试验方法》、QC/T 453 - 2019《厢式运输车》、GB 7956.1 - 2014《消防车 第 1 部分 通用技术条件》、GJB150.8A - 2009《军用装备淋雨试验方法》、GJB 2093 - 94《军用方舱通用试验方法》等，为不同类型汽车的防水性能检测提供了权威依据。

二、设备构成科学，功能完备先进

汽车淋雨试验房主要由室体、喷淋系统、水循环系统、PLC 电控系统等部分组成，各部分协同工作，确保试验的准确性和可靠性。

（一）喷淋系统：精准模拟，全面覆盖

整体设计：淋雨装置涵盖水泵、压力调节阀、水压表、主管路以及精心设计安装的喷头。左右上下喷头间距均为 400mm，侧面喷射面底部离地面 400mm，保证从顶面、底面和前后左右六个面进行全方位喷淋，避免出现喷水死角。

管道系统

主管：全部采用 304#不锈钢管，确保耐腐蚀性和稳定性。水泵吸水管内径 150mm，水泵供水主管径顶部以及两侧供水从水泵出口至流量计底部主管径均采用内径 100mm。

分管路和支管路：均采用 304#不锈钢管，管径 32mm，为喷淋提供稳定的水流通道。

喷嘴特性

材质与形状：采用 PP 材料球形快速可卸可调式喷嘴，喷射状态为实心圆锥型，喷水角度为锥角 60 度，符合国家标准。

布局与间距：喷嘴以方格阵列布置，喷淋面积内无空白区域，横向及纵间距为 400mm。可根据喷射角度适当调整，确保喷淋效果均匀。

安装位置与角度：喷嘴与车辆外表面距离为 0.7m±0.2m，底部喷嘴位于地面以下 200mm。顶部喷嘴的轴线与水平面垂直，侧面喷嘴的轴线与车辆纵向对称面垂直，保证喷淋方向准确。

连接方式：喷嘴与球座螺纹连接，球座机卡在水管上，便于更换及清理堵塞杂质。

喷头规格：喷嘴喷射状态为实心锥状水柱，喷嘴孔径 2.5 mm～3 mm，材料为 PP 材料，型式为可调球型，喷嘴展开角度为 60±5°，能够灵活调整喷射状态。

喷射方向调节范围：前、后、左、右、上、下方向喷嘴均与车辆呈平行喷射，可全方位模拟不同角度的降雨。

（二）水循环系统：高效节能，水质保障

水泵配置：采用两套水泵并联布置，一套备用。水泵采用变频控制，可精准调节降雨量，在水泵前后设置手动阀门，方便主、备水泵切换。电机功率根据淋雨需求设计，确保系统稳定运行。

过滤净化：为确保喷淋用水洁净度，在淋雨段水泵出口设反冲洗过滤器系统，避免水中颗粒物在强力喷射下损伤车身表面。

自动补水：淋雨系统设置自动补水装置，当喷淋水池液位不足时自动加水，达到一定液位后自动停止，保证试验用水充足。

水池规格

沉淀池：尺寸为长 2000×宽 2000×深 2000㎜（水池尺寸根据车辆尺寸设计），用于沉淀水中杂质。

过滤池：尺寸为长 2000×宽 2000×深 1500㎜，设有过滤网，进一步过滤水中杂质。

清水池：尺寸为长 2000×宽 2000×深 1200㎜，设有过滤网，储存洁净的试验用水。

（三）吹干系统：快速干燥，无痕处理

室体设计：吹干室体满足所有车型通过性，整车后视镜处于打开状态。增加仿形门帘，与淋雨室隔离开，避免大量水雾飘到吹干室体内。

风机配置：采用离心风机，自然风吹干，风机噪音满足国家和行业相关规定。从顶部、侧部、底部等方向对工件进行吹干，风口方向可调整。风机平台上布置有顶吹风机 2 组 2 台风机、侧上吹风机 2 组 2 台风机、侧下吹风机 2 组 2 台风机、底吹风机 1 组 1 台风机，风速≥25m/s，能够使车身上的水形成水雾脱离车身。

噪音控制：工作噪音小于 75db（国标 GBJ87 - 1985），为操作人员提供良好的工作环境。

吹干效果：风机、风嘴的设置保证车辆表面吹干效果，车辆表面不允许有明显水渍存在。

（四）PLC 电控系统：智能操控，安全可靠

控制房设置：在淋雨房旁边单独设置一个房间，用于放置电控柜、水泵、流量计、总水压力表等设备。控制房设有高 100mm×宽 2000mm 的玻璃视窗，方便操作人员观察设备运行情况。

操作面板功能：主控制柜操作面板包括系统手动/自动转换开关、系统急停、系统启动、系统停止、单独启动、单独停止、主要故障显示及系统故障复位、单边/联动等按钮和指示灯，以及警告闪烁灯和故障警告蜂鸣器，方便操作人员控制和监控设备。

安全防护措施：对于易发生伤害事故的设备，设置警示标志，并能保证在操作人员进入危险区时设备不能启动、运行中的设备自动停止，确保操作人员安全。

三、淋雨参数灵活，满足多样需求

水泵供水压力：0 - 300KPa，可根据试验需求灵活调整。

淋雨强度：车身顶部淋雨强度可满足 32mm/min；车侧面淋雨强度可满足 28mm/min；车底部淋雨强度可满足 20mm/min。设备最大淋雨强度：车身顶部淋雨强度不小于 32mm/min，车侧面淋雨强度不小于 28 mm/min，车底部淋雨强度不小于 20mm/min（具体实际淋雨强度以客户实际需求为准）。

淋雨时间：0 - 9999S，可根据试验要求自由设定。

尺寸定制：可根据试验物体大小定制，最大不超过 40 米，满足不同车型的试验需求。

四、灵活定制设计，适应不同场景

淋雨试验房尺寸根据测试车辆尺寸定做，顶部喷淋一般固定（也可以做成可上下升降），其它左右前后四个喷淋面可做成人工移动和固定，方便操作人员根据实际情况进行调整，提高试验的灵活性和效率。

汽车淋雨试验房以其广泛的应用范围、科学的设备构成、灵活的淋雨参数和定制化设计，为汽车制造企业提供了可靠的防水性能检测解决方案，有助于提高汽车产品质量，保障车辆在恶劣天气下的正常运行。
