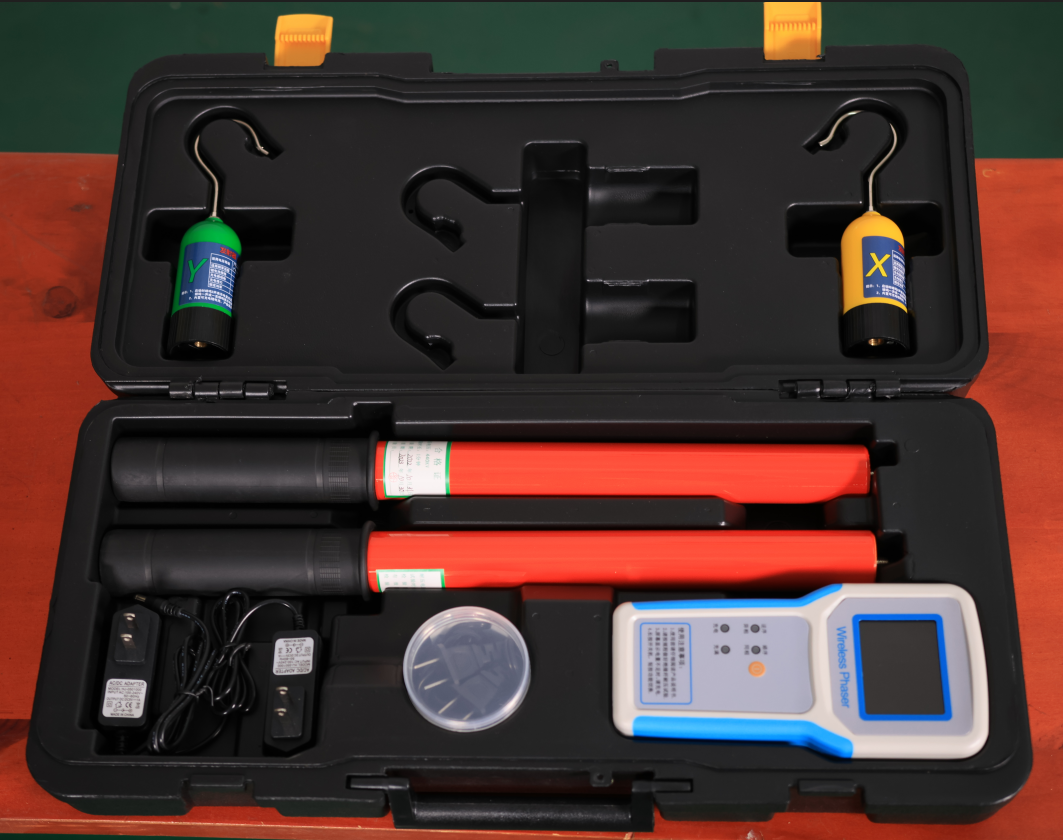

无线高压核相器产品解析

文章来源： 日期：2025-12-11

核心功能与设计特点

宽电压覆盖与全场景适用性

电压范围：支持10V-500KV电压等级，覆盖低压至超高压场景，无需多台设备切换。

接触与非接触双模式：

接触式：适用于10V-110KV，通过金属探钩直接接触导线，确保低电压场景的精准测量。

非接触式：适用于66KV-500KV，通过电场感应技术实现安全距离内核相，避免高压触电风险。

多功能一体化设计

五大核心功能：

核相：判断两线路相位是否相同，支持同相/异相定性（阈值可调，默认≤20°为同相）。

验电：检测线路是否带电，保障操作安全。

频率测量：实时显示电网频率（误差≤±0.1Hz），确保核相数据准确性。

相位角测量：分辨率达1°，定量误差≤5°，支持高精度相位差分析。

相序校验：通过120°顺时针/240°逆时针指示，快速判断三相电相序。

语音播报：实时语音提示“同相”“异相”及相位角度，操作更直观。

抗干扰与长距离传输

FCC无线标准与双重屏蔽：符合EMC标准，抗电磁干扰能力强，信号稳定。

150米视距传输：探测器与手持终端无线通信距离≥150米，穿透障碍物能力强，适应复杂环境。

现场校准与高精度保障

独有校准功能：可对被测导线进行现场校准，消除环境因素干扰，确保相位角精度。

采样速率3次/秒：动态捕捉电压变化，提升数据实时性。

技术参数详解

电压范围：10KV-500KV（接触式10V-110KV；非接触式66KV-500KV）

相位角精度：分辨率1°，定量测量误差≤5°

同相/异相阈值：默认≤20°为同相，阈值0-90°可自定义

采样速率：3次/秒

传输距离：≥150米（视距，充足电源）

电源供电：手持终端：2节1.5V 5号干电池；探测器：3节1.5V 7号干电池

工作时间：≥12小时（连续使用）

重量：手持终端0.31kg；X/Y探测器各0.16kg

显示：正显液晶屏，阳光下清晰可见

环境适应性：工作温度-35℃~+65℃；储存温度-40℃~+60℃；相对湿度≤90%RH（不结露）

应用场景与优势

电力线路并网与环网核相

适用于两条高压线路并网前的相位校验，避免相位错误导致的设备损坏或停电事故。

变电站检修与维护

快速检测变压器、开关柜等设备的相位关系，确保检修安全。

跨电压等级核相

同一设备覆盖10V-500KV，无需根据电压等级更换仪器，节省成本与携带负担。

复杂环境适应性

非接触模式适用于高空、高压带电场景，减少操作风险；抗干扰设计保障数据稳定性。

无线高压核相器以宽电压覆盖、多功能集成、高精度测量为核心优势，通过接触与非接触双模式、现场校准功能及长距离抗干扰传输，满足电力行业从低压到超高压的全场景核相需求。其轻量化设计、语音播报与阳光可视屏进一步提升了操作便捷性，是电力检修、并网工程及变电站维护的理想工具。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
