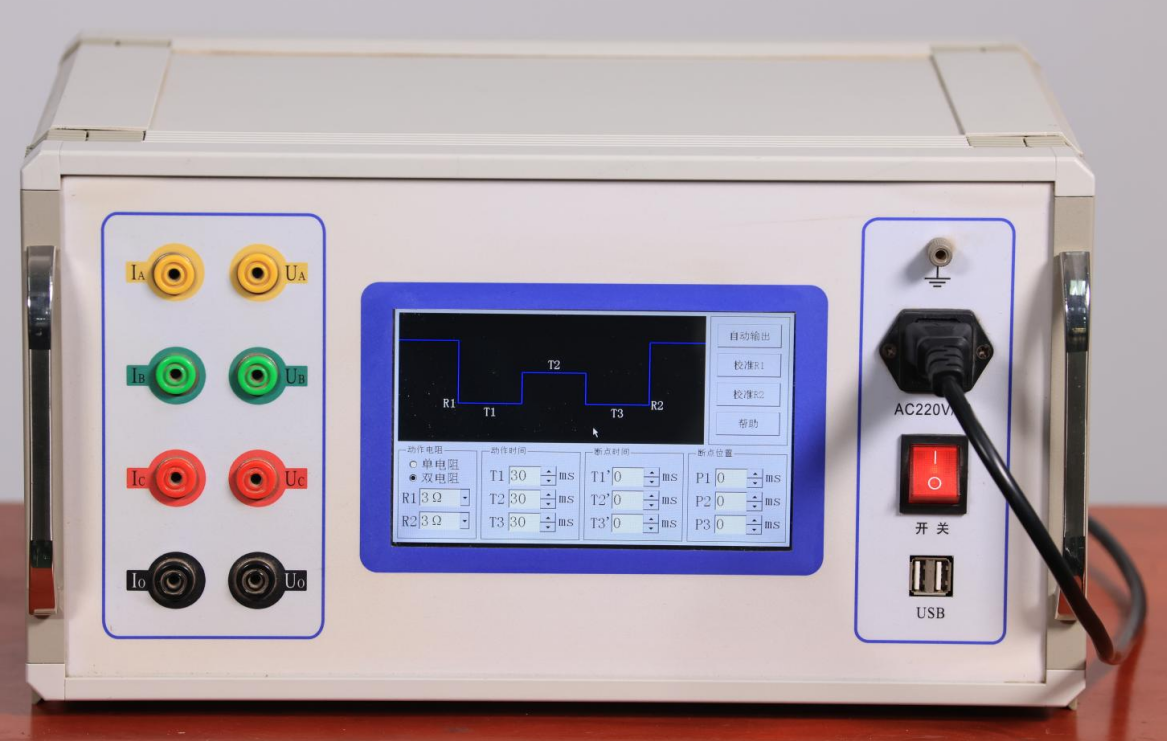

变压器有载分接开关测试仪的电气性能指标

文章来源： 日期：2025-12-10

一、核心功能：精准测量与全面分析

多参数同步测量

过渡时间：精确捕捉开关切换过程中的时间参数，分辨率达 0.1ms，误差≤±1%，满足高精度测试需求。

过渡波形：通过三通道独立记录（A、B、C三相），自动捕捉过渡电阻及时间跳变过程，波形显示清晰稳定。

过渡电阻：支持 Y/Δ型变压器（1-40Ω） 和 Y型变压器（1-20Ω） 的测量，分档精度达 ±5%（5-40Ω档）和 ±10%（1-5Ω档）。

三相同期性：实时监测三相开关动作的同步性，确保设备运行稳定性。

智能数据处理与输出

数据分析：内置高速8位微处理器（数据存储器512K字节），可存储多达 128组波形数据，支持波形缩放、时间轴调整及阻值分段分析。

打印功能：配备面板式前换纸型高速打印机，可现场打印测试报告，包含波形图及关键参数，便于存档与追溯。

数据存储：支持U盘扩展存储，方便数据导出至计算机进行进一步分析。

二、技术特性：抗干扰与高适应性

独立测试电源设计

采用 三路独立测试电源，最大输出电流 50A，满足不同规格变压器的测试需求，避免电源干扰导致的测量误差。

采样率 10-20KHz，单次波形存储时间 6.4秒，确保动态过程完整记录。

抗干扰能力强化

全铝合金机箱：有效屏蔽外部电磁干扰，提升设备稳定性。

电源滤波电路：内置电源噪音滤波器及抗干扰电路，可在电源质量较差或强电磁场环境中可靠运行。

环境适应性

工作电源：AC220V±10%，功率 200W，适应电网波动。

工作温度：-10℃至50℃，湿度≤85%RH，满足户外及恶劣环境测试需求。

三、设计优势：人性化与便携性

操作界面直观

240×128点阵液晶屏（T6963C控制器）：显示测试波形、参数及操作菜单，支持中文界面，操作便捷。

功能按键布局：配备“打印”“测试”“处理”“设置”等专用按键，及游标调整键（时间比例、波形移动、幅值缩放），实现单手操作。

便携式设计

外形尺寸：420×350×200mm³，重量 8.7kg，便于携带至现场测试。

接线方式灵活：支持直接从分接开关引线测量，或通过变压器三相套管及中性点接线，适应不同测试场景。

四、应用场景与价值

电力设备预防性试验：快速诊断有载分接开关的潜在故障（如触头磨损、过渡电阻异常），预防突发事故。

变压器大修验收：验证开关动作顺序、切换时间及三相同期性，确保修复后设备性能达标。

科研与教学：提供高精度测试数据，支持变压器设计优化及故障机理研究。

总结：测试仪以 高精度、强抗干扰、便携化 为核心优势，通过智能化设计解决了传统测试方法效率低、数据不准确的问题，是电力行业保障变压器安全运行的重要工具。
