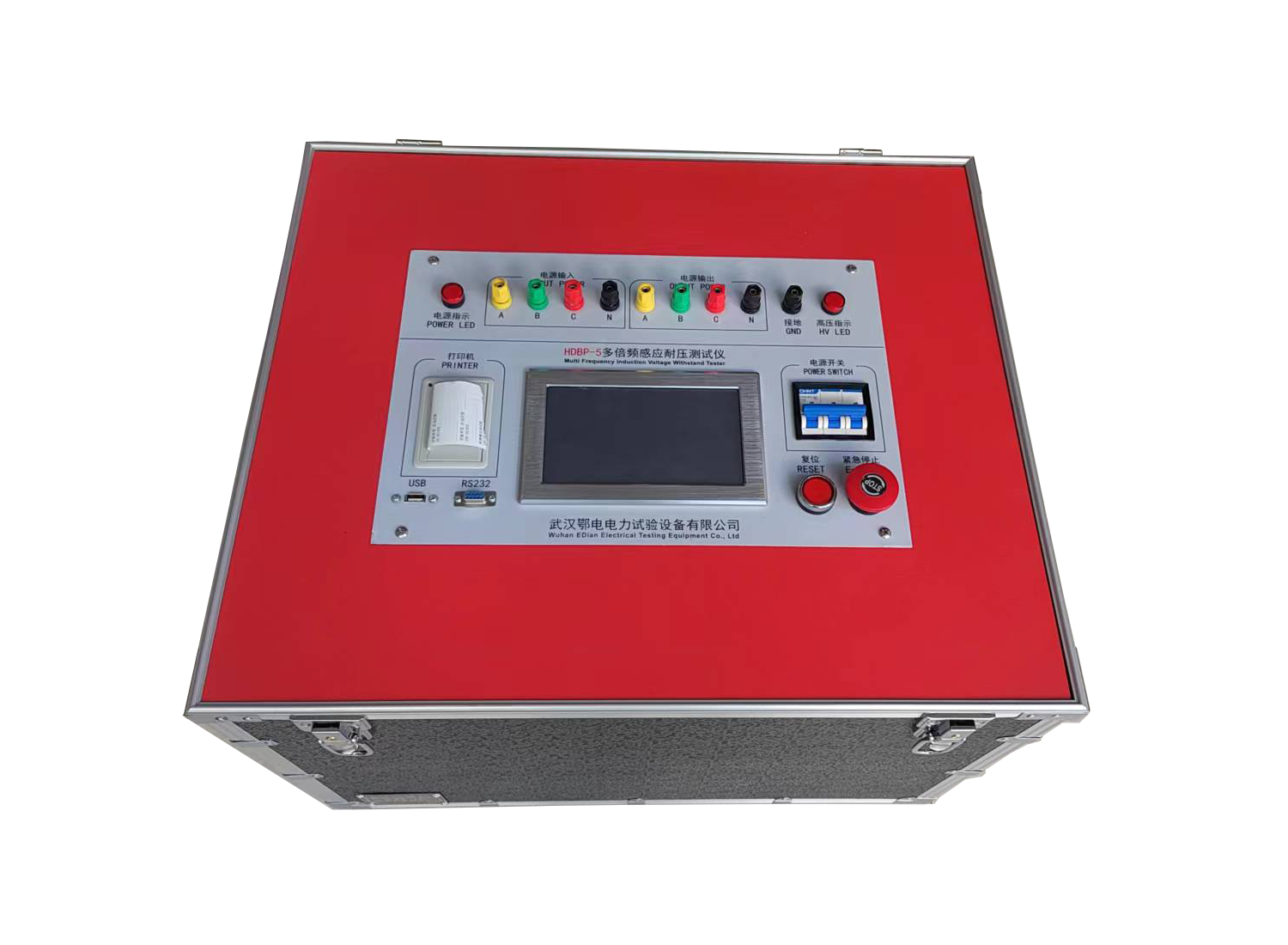

多倍频感应耐压试验测试仪介绍

文章来源： 日期：2025-12-09

一、研发背景

在变压器、电磁式电压互感器等绕组类电气设备的耐压试验中，工频耐压试验存在局限性，仅能检验绕组的主绝缘，如绕组与绕组之间、绕组对箱壳以及铁芯对地部分的绝缘，而绕组的匝间、层间纵绝缘部分无法得到有效检验。随着电压等级提升，线圈类电气设备的匝间绝缘相对薄弱，对其考验愈发重要。在额定频率下施加 1.2 倍额定电压时，铁芯磁通会达到饱和，励磁电流急剧增加，因此无法给铁芯施加 1.3 倍额定值以上的工频激励电压。通过提高励磁电源频率来提升绕组匝间电压，成为实现预期电压的有效途径，一般感应耐压试验频率为工频的整数倍（100、150、200Hz），即倍频感应耐压试验。从二次侧施加高于工频的试验电压，一次侧感应出相应试验电压，电压分布与运行时相同且高于运行电压，可考核电压互感器纵绝缘。多倍频感应耐压试验测试仪正是为满足这一需求设计制造，经用户使用证明，其操作简单、性能可靠，能较好地满足变压器、互感器感应耐压试验需求。

二、技术参数

额定输入电压：三相四线制 380V，频率 50 - 60Hz。

输出电压：三相四线制 0—400V SPWM 调制正弦波。

额定输出功率：20KW。

频率调节：

范围：50Hz，100Hz，150Hz，200Hz（可选）。

最小调节步距：0.1Hz。

输出波形畸变率：≤3%。

采集电压方式：低压侧采集（输出电压 0～400V 即加到 PT 隔离变压器二次测试电压），因 PT 变比值恒定，可设定过压保护。

不同电压等级 PT 试验电压要求：

10KV～35KV PT 试验需 0～500V 电压。

110KV PT 可用 0～220V 电压，接 100√3 二次辅助绕组，电压 182V 即可。非加压绕组可接补偿电抗器（5A、10A、20A），防止烧坏 PT 被试品。

额定满负载连续工作时间：5 分钟。

显示与操作：7 寸超大 LCD 显示，触摸屏操作方式。

三、装置特点

（一）先进的控制技术

采用电力电子技术，内部核心为变频调节器。参数预置、保护设置、频率选择、电压调节控制等全部采用数字控制技术。内置计算机，7 寸彩色液晶显示，数据存储量可达 200 组。

（二）便捷的操作方式

触摸式操作，配备热敏打印机进行汉字打印，操作直观方便。

（三）灵活的试验设置

可预置 50Hz、100Hz、150Hz、200Hz 的试验频率（可选），通过触摸方式调节电压，步长可实时调节，有 0.1V、1V、2V、5V、10V 等多种选择，能实现多倍频试验电压输出。

（四）良好的波形质量

内置 LC 滤波回路，确保波形畸变率在指标范围内，保证试验的准确性和可靠性。

（五）显著的优势

摒弃传统三相五柱式三倍频发生器产生原理，具有以下优点：

便携性：体积小、重量轻，便于携带和实现大功率化，方便在不同试验场地使用。

多功能性：不仅能产生三倍频，还能产生 1、2、3、4 倍频的试验电压输出，满足多样化的试验需求。

对电源要求低：操作、接线简单，大幅降低对现场试验电源容量的要求，节省试验成本和准备工作量。

四、工作原理

该装置基于电力电子变频技术，通过内部的变频调节器将输入的三相四线制 380V、50 - 60Hz 电源进行变换。利用数字控制技术对参数进行精确预置和调节，按照设定的频率和电压要求，通过 SPWM 调制技术输出三相四线制 0—400V 的正弦波电压。内置的 LC 滤波回路对输出波形进行滤波处理，保证波形畸变率在规定范围内。在试验过程中，从被试设备的二次侧施加相应频率和电压的试验电压，一次侧感应出对应的试验电压，从而实现对绕组类电气设备纵绝缘的考核。同时，通过低压侧采集电压，并结合 PT 的变比关系进行过压保护设置，确保试验安全进行。对于不同电压等级的 PT 试验，可根据其特点选择合适的试验电压和接线方式，必要时接补偿电抗器以保护被试品。
