大电流发生器说明书

文章来源： 日期：2025-12-02

一、概述

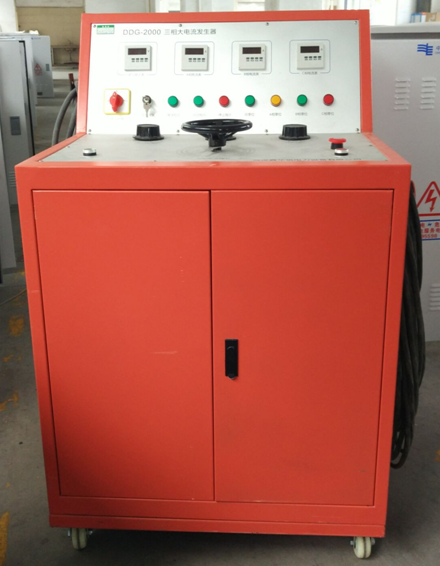

大电流发生器是专为电力部门和工矿企业电气设备试验打造的专用设备，适用于各类开关、电流互感器以及其他电器设备的电流负载试验和升温试验。

该系列产品依据体积和重量的差异，采用分体或整体式结构。具备输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等显著特点，可作为工矿企业升流或温升试验的电流源设备。

二、工作原理

本系列产品接入工作电源后，通过调节调压器输出电压，从而获取试验所需的大电流。当大电流发生器为一体式时，操作台和升流变压器合为一体。工作原理图（此处若有图可补充具体图示说明）清晰展示了这一过程。

三、使用方法

线路连接：依照工作原理图接好线路，务必确保变压器外壳、操作台等接地良好，这是保障操作安全的重要前提。

电源启动：接通电源，此时操作台上的绿色指示灯亮起；接着按下起动按钮，红色指示灯亮起，表明升流器处于等待升流状态。

电流调节：顺时针均匀旋转调压器，使输出电流指示达到所需的大电流值。为保证测试精度，可在仪表接线柱上串接一个标准电流表。

异常处理：试验过程中，一旦出现异常情况，应立即切断电源，仔细查明原因，待问题解决后再继续进行试验。

试验结束：试验完毕后，必须先将调压器调回零位，按下停止按钮切断电源；在完全切断工作电源后，方可拆除试验接线，确保操作安全。

四、注意事项

工作时间限制：本设备是为短时间工作设计的，不允许长时间在额定容量下工作，尤其禁止超过额定电流运行，以防设备过热。具体时间范围如下：

|负载情况(占额定%)|最大持续运行时间(分钟)

|100%|30分钟|

|85%|90分钟|

|75%|180分钟|

绝缘电阻检查：新安装的变压器或长时间未使用的变压器，在运行前需使用1500兆欧表分别测量线圈之间及线圈对地的绝缘电阻，只有当电阻值不低于0.5兆欧时，方可投入使用。

可靠接地：使用过程中，升流变压器和操作台必须可靠接地，以确保操作人员和设备的安全。

操作规范：升流时应缓慢均匀，搬运设备时要避免过大的震动，防止设备损坏。

设备清洁：调压器与电刷接触表面应保持清洁，根据实际情况，可用90％酒精蘸棉纱擦拭干净，保证设备正常运行。

存放环境：本设备应存放在室内清洁、通风、干燥的地方，避免设备受潮、积尘，影响设备性能和使用寿命。
