直流高压发生器使用说明

文章来源： 日期：2025-11-19

一、应用范围

直流高压发生器适用于以下场景的高压电气设备检测：

电力设备预防性试验

氧化锌避雷器：直流耐压试验及泄漏电流测试（0.75UDC1mA功能精准定位拐点电压）。

电力电缆：直流耐压试验（检测绝缘老化、受潮等缺陷）。

变压器/断路器/发电机：绝缘性能验证（如绕组绝缘电阻测试）。

工矿企业

冶金、钢铁等行业高压电机、电容器的绝缘强度测试。

科研与教学

高压电气实验室研究及教学演示。

二、技术特点

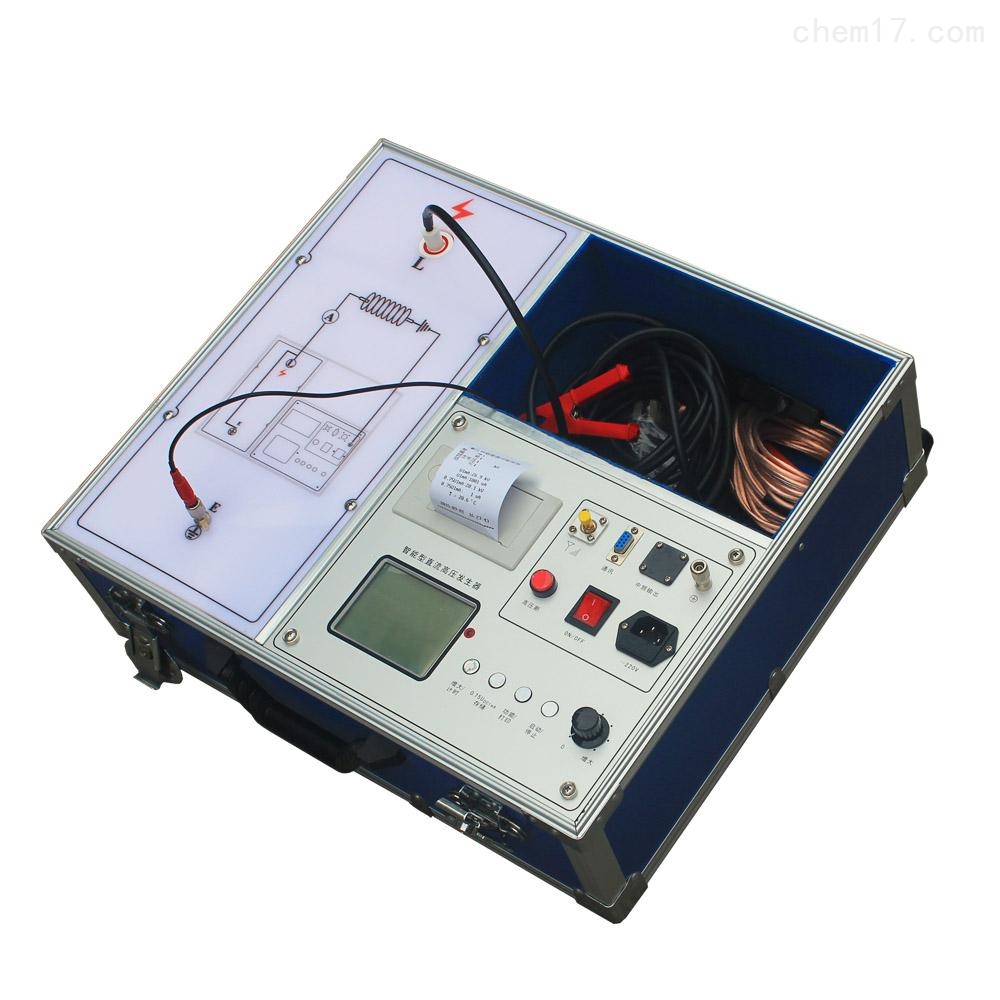

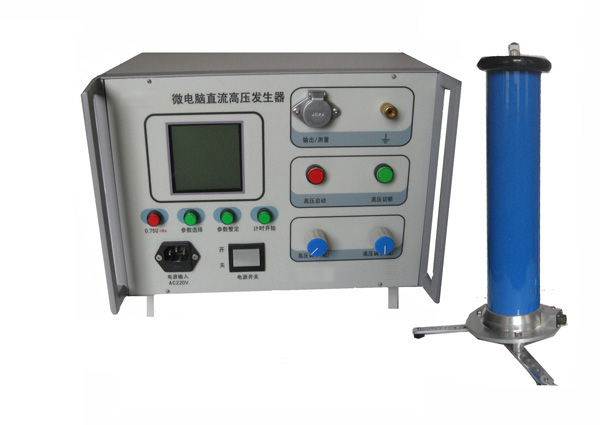

机箱设计

国际通用型机箱，支持立式/卧式双模式放置，适应不同试验环境。

核心电路

采用中频倍压电路，结合PWM脉宽调制技术及大功率IGBT器件，效率高、体积小、重量轻。

输出稳定性

电压大反馈控制，纹波系数≤1%，电压调节精度≤0.5%，稳定度≤1%，电压/电流误差≤1%±1个字。

调压方式

全量程平滑调压，升压电位器零起升压，避免冲击电压损坏设备。

专用功能

0.75UDC1mA一键触发功能（精度≤1%），快速完成避雷器拐点电压测试。

保护机制

过压保护通过拔码开关设定（误差±1%），支持实时监测并自动切断输出。

三、操作说明

1. 试验前准备

外观检查

确认连接电缆无断路/短路，倍压筒无凝露（若发现凝露需烘干后使用）。

检查接地线：使用≥2.5mm2铜线将被试品、倍压筒、控制箱三者可靠接地，接地电阻≤4Ω。

设备连接

用七芯电缆连接倍压筒与控制箱，保持两者间距≥1m（避免电磁干扰）。

倍压筒高压输出端经微安表（量程需覆盖预期泄漏电流）连接被试品高压端，被试品低压端接地。

2. 操作流程

（1）预热与参数设定

接通电源，预热设备5分钟。通过控制面板设定电压上限值（需低于设备额定输出电压）及保护电流值。

（2）零位启动

将升压电位器逆时针旋至零位，确认高压指示灯熄灭。

（3）升压操作

按下“高压启动”按钮，高压指示灯亮起后，顺时针缓慢调节升压电位器。同步观察电压表/电流表数值，升压速度≤1kV/秒（避免电压突变）。

（4）0.75UDC1mA功能

当电压接近避雷器额定电压时，按下“0.75U”键，输出自动降至当前电压的75%，便于读取泄漏电流。

注意：带负载时需先按“复位”键再释放“0.75U”键，否则可能损坏设备（见注2）。

（5）试验终止

自动终止：达到设定时间后，设备自动切断输出并报警。

手动终止：按下“停止”键或直接关闭电源开关。

3. 试验后处理

降压归零：将升压电位器逆时针旋至零位，高压指示灯熄灭。

设备断电：关闭电源开关，断开所有连接电缆。

数据记录：保存电压/电流波形图及泄漏电流值，分析被试品绝缘状态。

四、安全注意事项

人员防护

试验区域设置警示围栏，操作人员佩戴绝缘手套/鞋，保持安全距离（≥2m）。

设备保护

禁止在雨天/潮湿环境中使用，避免倍压筒进水导致击穿。试验过程中严禁触碰高压输出端或被试品，防止电击。

异常处理

若试验中发生闪络/击穿，立即按下“停止”键并检查接地是否可靠。设备故障时需由专业人员维修，严禁自行拆解核心电路模块。

五、维护与保养

日常清洁：用干燥软布擦拭设备表面，避免使用腐蚀性清洁剂。

定期校准：每年送检一次电压/电流传感器，确保测量精度。

存储条件：长期存放时需置于干燥通风环境（湿度≤70%RH），避免阳光直射。
