断路器终检台产品概述与技术参数详解

文章来源： 日期：2025-11-14

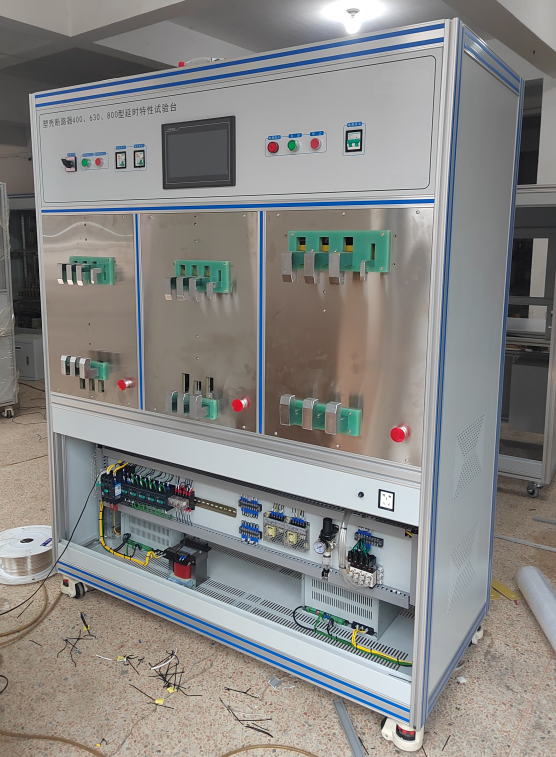

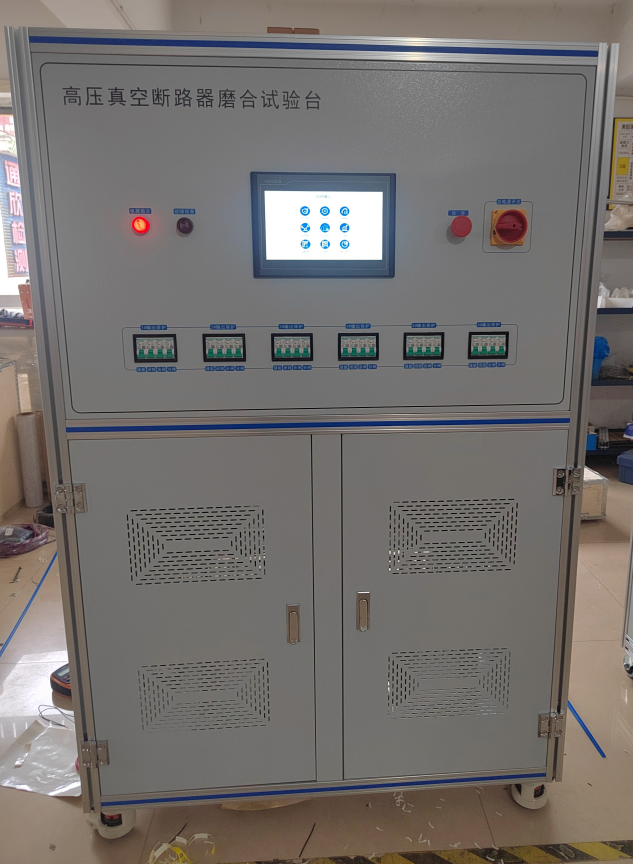

一、产品概述

断路器终检台是一款集机械特性测试、回路电阻测量、互感器变比与极性校验于一体的全自动综合检测设备。其核心优势在于通过上位机测试软件实现全流程自动化控制，支持对SF6开关、GIS组合电器、真空开关、油开关等国内外主流型号的断路器进行高精度测试。设备具备抗干扰能力强、操作便捷、数据存储与输出功能完善等特点，适用于电力检修、开关制造、实验室研究等场景。

二、技术参数详解

1. 机械特性测试环境条件

输入电源：220V±10% 50Hz±10%，适应电压波动与频率偏移，确保设备稳定运行。

大气压力：86～106kPa，覆盖平原至海拔2000m地区（需确认高海拔是否需降额使用）。

温度范围：-10～40℃，满足户外低温或高温环境测试需求。

湿度限制：≤80%RH，防止高湿环境导致电气元件短路或绝缘性能下降。

2. 安全性能

绝缘电阻：＞2MΩ，保障设备外壳与带电部件间的绝缘强度。

介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧，符合IEC 61010安全标准。

3. 基本参数

时间测量：

量程：4000.0ms，分辨率0.1ms，覆盖断路器分合闸全周期。

误差：

100ms以内：±0.1ms±1个字（高精度短时测量）。

100ms以上：±0.1%±1个字（长时测量稳定性）。

同期性：±0.1ms，确保多断口同步性验证。

速度测量：

量程：20.00m/s，分辨率0.01m/s，适用于高速断路器（如真空开关）。

误差：

0-2m/s：±0.1m/s±1个字（低速段高精度）。

2-20m/s：±0.2m/s±1个字（高速段允许合理偏差）。

电流测量：

量程：10.00A，分辨率0.01A，支持分合闸线圈电流波形分析。

输出电源：DC30～250V数字可调/10A（瞬时工作），满足低电压动作试验需求。

三、核心性能功能

1. 时间参数测试

断口时间：测量12个断口的固有分闸时间、合闸时间，分析同相同期（同一相内断口同步性）与相间同期（不同相间同步性）。

重合闸过程：捕捉“合-分”“分-合”“分-合-分”全流程时间参数，包括一分时间、一合时间、二合时间、金属短接时间（金短时间）、无电流间隔时间，验证重合闸逻辑正确性。

2. 弹跳与反弹分析

合闸弹跳：记录弹跳时间、次数、过程波形，量化弹跳对触头寿命的影响。

分闸反弹：测量分闸后触头反弹幅值，评估灭弧室设计合理性。

3. 速度与行程测量

速度特性：计算刚分速度（触头刚分离时速度）、刚合速度（触头刚接触时速度）、最大速度，绘制时间-行程曲线，分析开关动作平顺性。

行程参数：测量总行程、开距（触头开断距离）、超行程（触头闭合后额外压缩量）、过冲行程（动作超程）、反弹幅值，验证机械结构尺寸合规性。

4. 电流与动作电压测试

线圈电流：采集分合闸线圈电流波形，诊断线圈匝间短路或铁芯卡滞故障。

低电压动作试验：通过机内可调电源（DC30-250V/10A）自动完成动作电压测量，验证断路器在额定电压的30%-65%范围内可靠动作。

四、产品特点优势

1. 广泛适用性

支持SF6开关、GIS组合电器、真空开关、油开关等全类型断路器测试，覆盖10kV-500kV电压等级。

2. 强抗干扰能力

在500kV变电站旁路母线带电环境下仍可稳定工作，电磁兼容性（EMC）达IEC 61000-4标准。

3. 便捷传感器安装

直线传感器与旋转传感器双模式可选，适配不同开关结构，安装时间≤5分钟。

4. 全数据一次获取

开关动作一次即可同步采集时间、速度、行程、电流等全部参数及波形图谱，提升测试效率。

5. 智能数据管理

存储功能：主机内置大容量存储器，支持1000组以上试验数据保存，配备实时时钟记录测试时间。

显示与打印：5.7英寸液晶屏全中文显示数据与曲线，内置热敏打印机快速输出报告，支持RS-232接口连接PC机生成电子版报告。

6. 操作友好性

中文菜单导航，按键式操作，无需专业培训即可上手；液晶对比度可调，断电后数据不丢失。

五、应用场景

电力检修：用于断路器定期预防性试验，提前发现机械磨损或电气故障。

开关制造：在生产线末端对出厂产品进行全性能抽检，确保质量一致性。

实验室研究：为新型断路器研发提供高精度测试数据，优化设计参数。

总结：断路器终检台以自动化、高精度、强抗干扰为核心优势，是电力行业断路器检测的理想工具，可显著提升测试效率与数据可靠性，降低运维成本。
